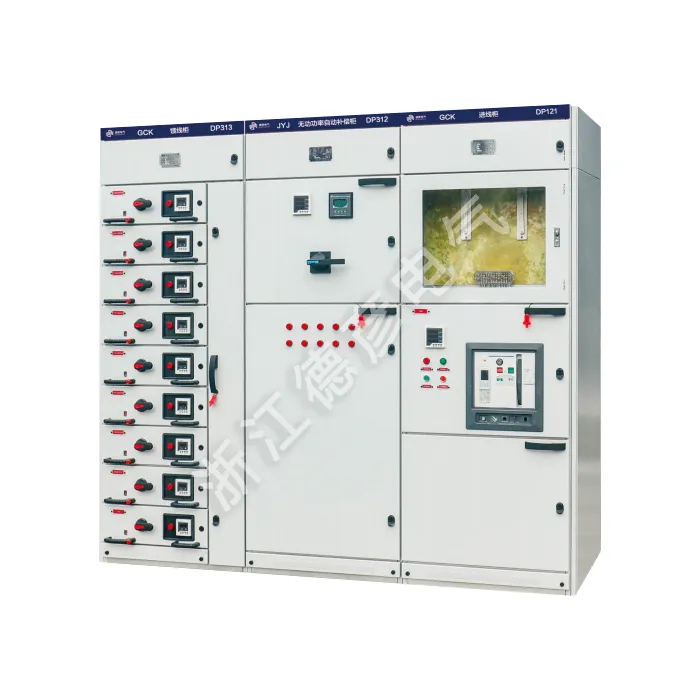

Ausziehbarer Schaltschrank-Umriss durch Auszug

Deyan Electric ist ein professioneller Lieferant mit umfassender Erfahrung in der Herstellung von industriellen Elektrogeräten. Der ausziehbare Schaltschrank Outline by Extraction verfügt über ein modulares Auszugsdesign mit einer Nennbetriebsspannung von bis zu 660 V. Seine unterteilte Struktur gewährleistet einen sicheren Betrieb, während standardisierte Funktionseinheiten eine flexible Konfiguration für Stromverteilungs- und Motorsteuerungsanwendungen ermöglichen.

Anfrage absenden

Produktbeschreibung

Der ausziehbare Schaltschrank Outline durch Extraktion wird häufig in Kraftwerken, metallurgischen Walzwerken, petrochemischen Anlagen, Leichtindustrie- und Textilfabriken, Häfen und Docks, Hotels und Pensionen usw. als Verteilungssystem für dreiphasige Vierleiter- oder Fünfleiter-Wechselstromsysteme mit einer Spannung von 380 V oder 660 V, einer Frequenz von 50 Hz und einem Nennstrom von 5000 A oder weniger zur Stromversorgung und zentralen Steuerung von Motoren eingesetzt.

Der ausziehbare Schaltschrank Outline by Extraction wurde umfangreichen Typprüfungen unterzogen und erhielt die CCC-Zertifizierung. Es handelt sich um einen hochwertig aufgebauten Niederspannungs-Schaltschrank, der folgenden Normen entspricht:

Nationaler Standard GB7251.1-2005 „Niederspannungs-Schaltgerätegehäuse“ und internationaler Standard IEC60439.1-1992 „Niederspannungs-Schaltgeräte und Steuergeräte“.

Produktparameter (Spezifikation)

Kategorie	Spezifikation
Grundparameter
Nennbetriebsspannung	400V / 660V
Bemessungsisolationsspannung	690V
Nennfrequenz	50Hz
Elektrische Eigenschaften
Nennstrom der Hauptsammelschiene	≤5000A
Spitzenstromfestigkeit	176 kA (für mindestens 0,1 s)
Kurzzeitstromfestigkeit	100 kA (für mindestens 1 s)
Schutzgrad
Gehäuse	IP30 (Standard)
Innenfächer	IP40 (für Funktionseinheiten)
Mechanische Eigenschaften
Mechanisches Leben	Ausziehmechanismus: ≥1.000 Betätigungen
	Leistungsschalter: ≥10.000 Betätigungen
Einhaltung von Standards	IEC 61439-1/2, GB 7251.1
Umgebungsbedingungen
Umgebungstemperatur	-5°C bis +40°C
Relative Luftfeuchtigkeit	≤95 % (nicht kondensierend)
Höhe	≤2000m
Hauptkomponenten
Leistungsschalter	Kompatibel mit standardmäßigen Kompaktleistungsschaltern
Schutzgeräte	Unterstützt verschiedene digitale Relais und Überwachungsgeräte
Besondere Merkmale
Verriegelungssystem	Mechanische und elektrische Verriegelungen für sicheren Betrieb
Kommunikation	Optionale Kommunikationsschnittstelle (Modbus, Profibus)

Produkteigenschaften und Anwendung

Fortschrittliches modulares Auszugsdesign

Umfassendes Sicherheitsschutzsystem

Elektrische Hochleistungsparameter

Robuste strukturelle Integrität

Flexible Konfigurationsmöglichkeiten

Anwendungsseiten

◇ Kompakte Ortsnetzstationen

◇ Kleine Industrie- und Bergbauunternehmen

◇ Windkraftanlagen

◇ Hotels, Einkaufszentren, Bürogebäude, Einkaufszentren usw.

◇ C-Lastschalteinheit

◇ D-Direct-Kabelanschlusseinheit

◇ De-Direktkabelanschlusseinheit mit Erdungsschalter

◇ F-Lastschalter-Sicherungs-Kombinationseinheit

◇ V-Vakuum-Leistungsschaltereinheit

Extractable Switch Cabinet Outline By Extraction
