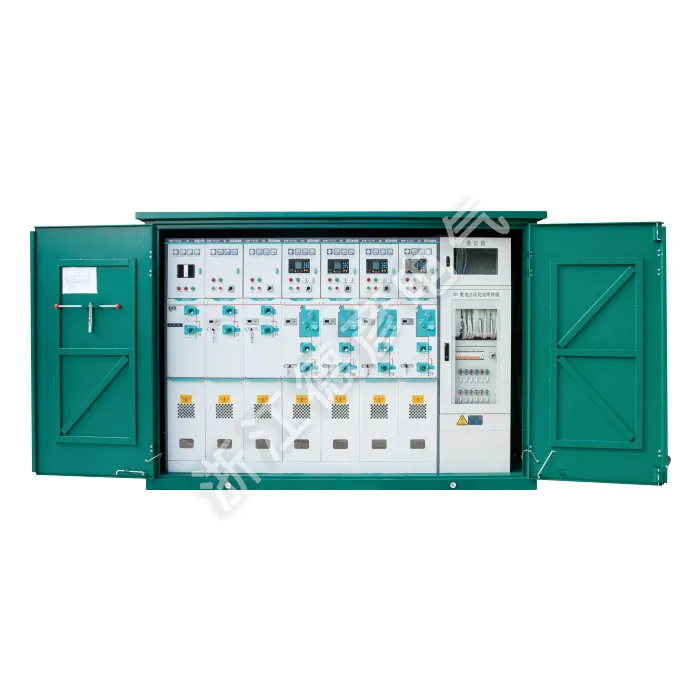

Hochspannungskabel-Abzweigkasten (Außenschaltstation)

Deyan Electric ist ein professioneller Industrieelektrolieferant mit integrierter Forschung und Entwicklung, Produktion und Service. Der Hochspannungskabel-Abzweigkasten (Außenschaltstation) ist eine kompakte, wetterfeste Außenschaltstation für 6-35-kV-Verteilungsnetze. Es ermöglicht eine sichere Kabelverzweigung, Verbindung und Trennung durch vollisolierte Steckverbinder mit sichtbaren Trennstellen und zuverlässiger Erdung. Diese platzsparende Lösung vereinfacht den Netzausbau und die Wartung.

Anfrage absenden

Produktbeschreibung

Der Hochspannungskabel-Abzweigkasten (Außenschaltstation) ist eine kompakte, wetterfeste Außenschaltstation für 6-35-kV-Verteilungsnetze und eine fortschrittliche gasisolierte Außenringleitungseinheit mit internationalen Standardtechnologien. Die Hochspannungskabel-Abzweigkästen sind für 12/24-kV-Verteilungsnetze konzipiert. Sie verfügen über eine vollständig abgedichtete SF6-Isolierung, einen modularen Aufbau und einen wartungsfreien Betrieb, der für raue Umgebungen geeignet ist. Durch die Unterstützung erweiterbarer Automatisierungsfunktionen ermöglicht es eine zuverlässige Stromverteilung über Industrieparks, Stadtgebiete und Gewerbezentren hinweg und erleichtert gleichzeitig die Netzintelligenz.

Produktparameter (Spezifikation)

Projektname			Einheit	Lastschalter
Projektname			Einheit	C-Last-Schalteinheit	F-Kombinations-Elektroeinheit	V-Leistungsschaltereinheit
Nennspannung			kv	24.12	24.12	24.12
Nennfrequenz			Hz	50	50	50
Nennstrom			A	630	125	630
Nennübertragungsstrom			A		1750
Bewerteter Isolationsgrad	1 Min. Netzfrequenzspannungsfestigkeit (Phase-zu-Erde)	abwechselnd, in Opposition	KV		42/65
	1 Min. Netzfrequenzspannungsfestigkeit (Phase-zu-Erde)	Zwischen den Pausen	KV		48/79
	Blitzstoßspannung	abwechselnd, in Opposition	KV		75/125
	Blitzstoßspannung		KV		85/145
Nenn-Kurzschluss-Ausschaltstrom			kV	20	315	20
Bewerteter Kurzschluss-Schließstrom			KA	50	80	50
Nenn-Kurzschluss-Schließstrom (Erdungsschalter)			KA	50		50
Bewerteter Kurzzeitstrom		Hauptstromkreis	kA	20	20	20
Bewerteter Kurzzeitstrom		Erdungsschalter	KA	20	20	20
Bewertete Kurzzeitdauer		Hauptstromkreis	S	4		4
Bewertete Kurzzeitdauer		Erdungsschalter	S	4	4	4
Bewerteter Spitzenstrom		Hauptstromkreis	KA	50		50
Bewerteter Spitzenstrom		Erdungsschalter	KA	50	50	50
Interner Lichtbogentest (interner Verbrennungslichtbogentest)			A	630	20kA/0,5s	630
Nenn-Bremsstrom im geschlossenen Regelkreis			A	630	Begrenzt durch die Sicherung	630
Bemessungsstrom zum Ausschalten der aktiven Last			A	10	Begrenzt durch die Sicherung	25
Bewerteter Lade- und Abschaltstrom des Kabels			Zweite	5000	17.4	3000
Mechanisches Leben		Lade-/Trennschalter	Zweite	3000	5000	3000
		Erdungsschalter	Zweite		3000	10000
		Vakuum-Leistungsschalter	Mpa
SF6-Gasdruck (Absolutdruck bei 20 °C)					0.035
Jährliche Blitzschlagrate					≤0,025 % jährlich
Schutzart für Luftkammer und Sicherungsrohr					IP67
Gehäuse- und Gehäuseschutzklasse					IP4X

Produkteigenschaften und Anwendung

Kompaktes Outdoor-Design

Vollständiger Umweltschutz

Fortschrittliche Gasisolationstechnologie

Flexible modulare Konfiguration

Wartungsfreier Betrieb

Anwendungsseiten

◇ Kompakte Ortsnetzstationen

◇ Kleine Industrie- und Bergbauunternehmen

◇ Windkraftanlagen

◇ Hotels, Einkaufszentren, Bürogebäude, Einkaufszentren usw.

◇ C-Lastschalteinheit

◇ D-Direct-Kabelanschlusseinheit

◇ De-Direktkabelanschlusseinheit mit Erdungsschalter

◇ F-Lastschalter-Sicherungs-Kombinationseinheit

◇ V-Vakuum-Leistungsschaltereinheit
