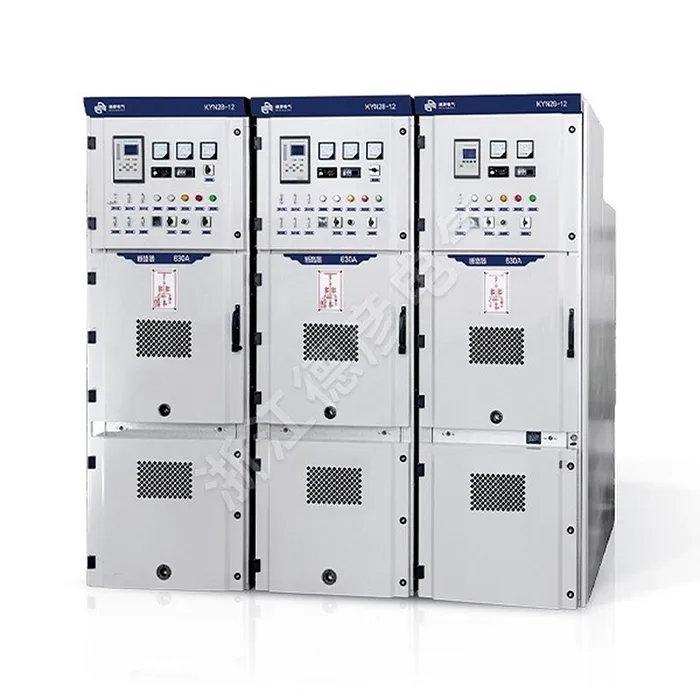

AC-ausziehbare metallverkleidete Schaltanlage

Deyan Electric ist ein professioneller Industrieelektrolieferant mit integrierter Forschung und Entwicklung, Produktion und Service. Die ausziehbare AC-Schaltanlage mit Metallverkleidung bietet erhöhte Sicherheit und Wartungsflexibilität. Seine ausfahrbaren Leistungsschalter ermöglichen eine einfache Wartung, ohne das gesamte System abzuschalten, während die vollständig geschlossene, geerdete Metallkonstruktion maximalen Bedienerschutz und Zuverlässigkeit bei Mittelspannungs-Stromverteilungsanwendungen gewährleistet

Anfrage absenden

Produktbeschreibung

Die AC-ausziehbare metallverkleidete Schaltanlage ist für dreiphasige Wechselstromsysteme mit einer Nennspannung von 12 kV und einer Nennfrequenz von 50 Hz geeignet. Es dient zum Empfang und zur Verteilung elektrischer Energie und bietet gleichzeitig Stromkreissteuerung, Schutz und Überwachung.

Die AC-ausziehbare metallverkleidete Schaltanlage ist eine Mittelspannungslösung (typischerweise 5–15 kV), die für höchste Sicherheit und Zuverlässigkeit ausgelegt ist. Sein Hauptmerkmal ist der ausfahrbare Vakuum-Leistungsschalter, der eine einfache Wartung ohne Kontakt zu spannungsführenden Teilen ermöglicht. Das metallverkleidete Design sorgt für eine vollständige Fachtrennung und verbesserten Schutz. Ideal für Energieverteilungssysteme in Versorgungs- und Industriebetrieben.

Produktparameter (Spezifikation)

Projekt	Einheit	Zahlenwert
Nennspannung	Kv	3.6、72、12
Nennfrequenz	Hz	50
Nennstrom des Leistungsschalters	A	630, 1250, 1600, 2000, 2500, 3150
Nennstrom der Schaltanlage	A	630, 1250, 1600, 2000, 2500, 3150
Bemessungskurzzeitstromfestigkeit (4S)	KA	16, 20, 25, 31,5, 40, 50
Bemessungsspitzenstrom (Peak)	KA	40, 50, 63, 80, 100, 125
Nenn-Kurzschluss-Ausschaltstrom	KA	16, 20, 25, 31,5, 40, 50
Nenn-Kurzschluss-Schließstrom (Spitze)	KA	40, 50, 63, 80, 100, 125
Bewerteter Isolationsgrad	KV	24、32、42
Bewerteter Isolationsgrad	KV	40、60、75
Schutzklasse		Das Gehäuse ist IP4X-zertifiziert. Bei geöffneten Fachtüren oder Leistungsschalterfachtüren gilt die Schutzart IP2X.

Produkteigenschaften und Anwendung

Design des ausfahrbaren Leistungsschalters

Robuste gepanzerte Konstruktion

Erhöhte Betriebssicherheit

Flexible Konfiguration

Anwendungsseiten

◇ Kompakte Ortsnetzstationen

◇ Kleine Industrie- und Bergbauunternehmen

◇ Windkraftanlagen

◇ Hotels, Einkaufszentren, Bürogebäude, Einkaufszentren usw.

◇ C-Lastschalteinheit

◇ D-Direct-Kabelanschlusseinheit

◇ De-Direktkabelanschlusseinheit mit Erdungsschalter

◇ F-Lastschalter-Sicherungs-Kombinationseinheit

◇ V-Vakuum-Leistungsschaltereinheit
