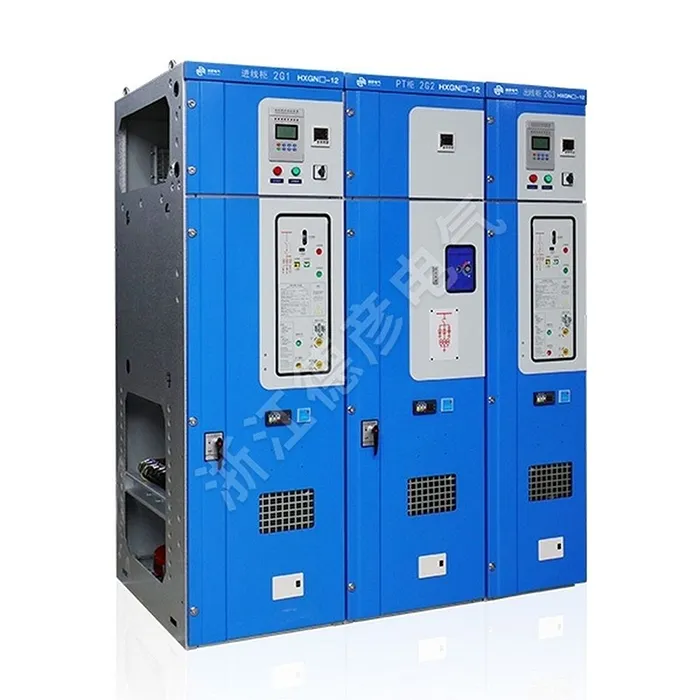

Luftisolierte Kompaktschaltanlage

Deyan Electric ist ein professioneller Industrieelektrolieferant mit integrierter Forschung und Entwicklung, Produktion und Service. Die Kernschaltkomponente der luftisolierten Kompaktschaltanlage verwendet typischerweise einen äußerst zuverlässigen SF6-Gas- oder Vakuum-Lasttrennschalter, der eine starke Laststrom-Schaltleistung und eine zuverlässige Kurzschlussschaltkapazität bietet. Das Gehäuse der LUFT-isolierten Kompaktschaltanlage besteht aus hochwertigen Stahlplatten, die mithilfe computergesteuerter (CNC) Verfahren geformt werden, um eine robuste mechanische Festigkeit und Korrosionsbeständigkeit zu gewährleisten. Ein wesentliches Designmerkmal ist seine außergewöhnliche Kompaktheit. Durch ein optimiertes dreidimensionales Layout integriert es mehrere Funktionsfächer – einschließlich der Sammelschienen-, Schalter-, Kabel- und Instrumenten-/Betätigungsmechanismuskammern – auf kleinstem Raum. Diese Bereiche sind durch solide geerdete Metalltrennwände getrennt, ein wichtiges Sicherheitsmerkmal, das die Betriebsintegrität gewährleistet und die Ausbreitung interner Fehler verhindert.

Anfrage absenden

Produktbeschreibung

Die LUFT-isolierte Kompaktschaltanlage wurde von unserem Unternehmen als Reaktion auf die Anforderungen von Leistungsanwendern nach Zuverlässigkeit, Sicherheit und Kompaktheit elektrischer Geräte entwickelt und zeichnet sich durch Luftisolierung, kompaktes Design, vollständige Rechte an geistigem Eigentum und umfassende Typprüfungen aus. Geeignet für 10-kV-/7,2-kV-Elektrosysteme in öffentlichen Gebäuden, gewerblichen Wohngebäuden, Industrie- und Bergbausektoren. Die luftisolierte Kompaktschaltanlage eignet sich auch ideal für motorbetriebene komplette mechanische Hochspannungsgeräte, die kompakte Lösungen erfordern.

Produktparameter (Spezifikation)

Seriennummer	Projekt	Einheit	Lastschaltschrank	Kombi-Schaltschrank	Leistungsschalterschrank
01	Nennspannung	kv	12	12	12
02	Nennfrequenz	HZ	50/60	50/60	50/60
03	Nennstrom	A
04	Hauptbus	A	630	630	630
05	Hauptbus der Zweigstelle	A	630	125 (abhängig vom Nennstrom der Sicherung)	630
06	Bewerteter Isolationsgrad	kV
07	Netzfrequenzspannungsfestigkeit (Phase-Phase und Phase-Erde)	Kv	42	42	42
08	Netzfrequenzspannungsfestigkeit (zwischen Pausen)	Kv	48	48	48
09	Netzfrequenzfestigkeit (Steuer- und Hilfsstromkreise)	Kv	2	2	2
10	Blitzstoßfestigkeitsspannung (Phase-Phase und Phase-Erde)	Kv	75	75	75
11	Blitzstoßfestigkeitsspannung (zwischen Anschlüssen)	Kv	85	85	85
12	Bemessungskurzzeitstromfestigkeit (Effektivwert)	kA
13	Hauptstromkreis	kA	20/3S	-	25/2S
14	Erdungskreis	kA	20/2S	-	25/2S
15	Bemessungsspitzenstrom (Spitze)	kA	50	80	63
16	Nenn-Kurzschluss-Schließstrom (Spitze)	kA	50
17	Nenn-Kurzschluss-Ausschaltstrom	kA	-	31.5	25
18	Nennübertragungsstrom	kA	-	1700	-
19	Bemessungsstrom zum Ausschalten der aktiven Last	A	630	-	-
20	Nenn-Bremsstrom im geschlossenen Regelkreis	A	630	-	630
21	Bewerteter Lade- und Abschaltstrom des Kabels	A	10	-	15
22	Schutzklasse	Zweite	IP3X	IP3X	IP3X
23	Mechanisches Leben
24	Lastschalter		5000	5000	10000
25	Erdungsschalter		2000	2000	2000

Produkteigenschaften und Anwendung

1. Kompaktes und platzsparendes Design

2. Verwendung von Luft als primäres Isolationsmedium

3. Kosteneffizienz und wirtschaftlicher Vorteil

4. Erhöhte Sicherheit durch robuste Verriegelungssysteme

5. Hohe Zuverlässigkeit und einfache Wartung

Anwendungsseiten

◇ Kompakte Ortsnetzstationen

◇ Kleine Industrie- und Bergbauunternehmen

◇ Windkraftanlagen

◇ Hotels, Einkaufszentren, Bürogebäude, Einkaufszentren usw.

◇ C-Lastschalteinheit

◇ D-Direct-Kabelanschlusseinheit

◇ De-Direktkabelanschlusseinheit mit Erdungsschalter

◇ F-Lastschalter-Sicherungs-Kombinationseinheit

◇ V-Vakuum-Leistungsschaltereinheit

Air-Insulated Compact Switchgear
