Niederspannungs-Einschubschaltanlage

Deyan Electric ist ein professioneller Lieferant mit umfassender Erfahrung in der Herstellung von industriellen Elektrogeräten. Die Niederspannungs-Einschubschaltanlage ist ein modulares, flexibles System zur Stromverteilung und Motorsteuerung. Mit standardisierten Einschubeinheiten gewährleistet es hohe Sicherheit, einfache Wartung und zuverlässige Leistung in industriellen und gewerblichen Anwendungen bis 690 V.

Anfrage absenden

Produktbeschreibung

Unsere verbesserte Niederspannungs-Einschubschaltanlage basiert auf der MNS-Serie von ABB Schweiz und repräsentiert fortschrittliche Technologie auf dem chinesischen Markt. Der standardisierte modulare Aufbau und die zuverlässige mechanische Verriegelung der Schubladen gewährleisten einen sicheren Betrieb.

Die Niederspannungs-Einschubschaltanlage ist für 400-V-/660-V-Wechselstromsysteme bis zu 5000 A in dreiphasigen Fünfleiterkonfigurationen ausgelegt und eignet sich für Kraftwerke, Umspannwerke, Industrieanlagen und Gewerbegebäude. Das System steuert die Stromerzeugung, -verteilung, -umwandlung und den Verbrauch mit optionalen Kondensatorkompensationsschränken für Blindleistung. Entspricht den Standards GB7251.1 und IEC60439

Produktparameter (Spezifikation)

Seriennummer	Name		GB7251.1-2005 Niederspannungs-Schaltgeräte- und Steuergerätebaugruppen (TTA)
Seriennummer	Name		IEC 60439 Niederspannungs-Schaltgeräte- und Steuergerätebaugruppen
1	Überspannungskategorie		IV lll
2	Verschmutzungsgrad		3
3	Nennbetriebsspannung (Ue) (V)		400/660
4	Bemessungsisolationsspannung (Ui) (V)		660/1000
5	Nennfrequenz (Hz)		50(60)
6	Horizontale Sammelschiene	Nennstrom	≤5000A
7		Bemessungskurzzeitstromfestigkeit (LCW) (kA)	50, 65, 80 (1 Sekunde RMS)
8		Bemessungsspitzenstrom (lpk) (kA)	105.140.176 (0,1 s Maximalwert)
9	Vertikale Sammelschiene	Bewerteter maximaler Betriebsstrom	≤ 1000A
10		Bewerteter Kurzzeitstrom	50kA
11		Bewerteter Spitzenstrom	105kA
12	Eindringschutzklasse		IP30 IP40 (Besonderer Hinweis)

Produkteigenschaften und Anwendung

Fortschrittliches modulares Design

Sicherer ausfahrbarer Betrieb

Hohe Leistungsfähigkeit

Umfassender Schutz

Einhaltung internationaler Standards

Anwendungsseiten

◇ Kompakte Ortsnetzstationen

◇ Kleine Industrie- und Bergbauunternehmen

◇ Windkraftanlagen

◇ Hotels, Einkaufszentren, Bürogebäude, Einkaufszentren usw.

◇ C-Lastschalteinheit

◇ D-Direct-Kabelanschlusseinheit

◇ De-Direktkabelanschlusseinheit mit Erdungsschalter

◇ F-Lastschalter-Sicherungs-Kombinationseinheit

◇ V-Vakuum-Leistungsschaltereinheit

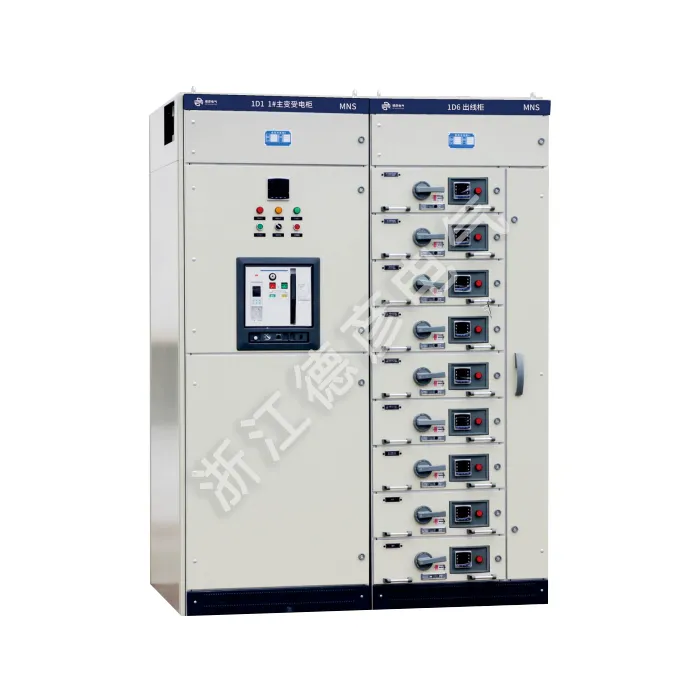

Low-Voltage Draw-Out Switchgear
