Erläuterungen zu kastenförmigen Umspannwerken: Typen, Vorteile und Best Practices

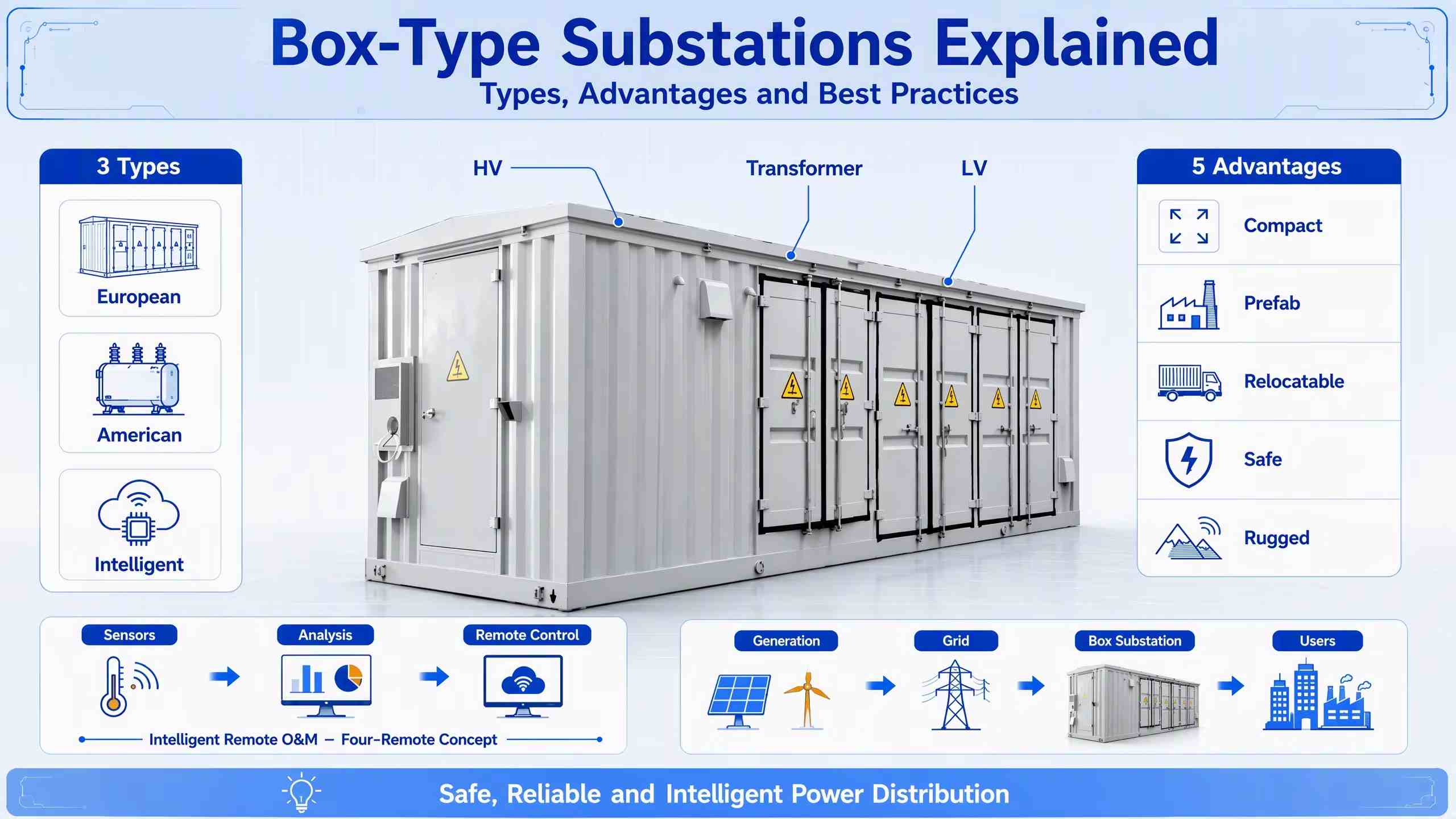

Kastenförmige Umspannwerke(Fertigschaltanlagen) integrieren Hochspannungsschaltschränke, Transformatoren und Niederspannungsverteiler in einen vollständig geschlossenen Metallschrank. Sie werden im Werk vorgefertigt und können lediglich durch integriertes Heben und Verkabelung vor Ort in Betrieb genommen werden. Aufgrund ihrer kurzen Bauzeit, des geringen Flächenbedarfs und der integrierten Versetzbarkeit sind sie zur gängigen Alternative zu herkömmlichen Tiefbau-Umspannwerken in 10-35-kV-Stromverteilungssystemen geworden.

I. Drei Hauptstrukturtypen

1. Umspannwerk im europäischen Stil (kombinierter Typ)
Es verfügt über eine unterteilte Struktur mit unabhängigen, getrennten Kammern für Hochspannungs-, Transformator- und Niederspannungsabschnitte und unterstützt Öl- oder Trockentransformatoren (50–2500 kVA). Es ermöglicht erweiterbare Konfigurationen einschließlich Blindleistungskompensation, Messung und Doppelstromversorgungsumschaltung. Als am weitesten verbreiteter Typ eignet er sich für kommunale Projekte, Wohnanlagen sowie Industrie- und Gewerbegebäude.

2. Umspannwerk im amerikanischen Stil (vorgefertigter integrierter Typ)
Es verfügt über eine gemeinsame Tankstruktur, bei der Lastschalter, Sicherungen und der Transformatorkern in einem ölgefüllten Tank untergebracht sind. Mit seiner ultrakompakten Stellfläche eignet es sich für Standorte mit begrenztem Platzangebot, wie z. B. Straßenbeleuchtung, Grünanlagen und temporäre Stromversorgungen für Bauvorhaben. Aufgrund seiner eingeschränkten Konstruktion mit gemeinsamem Tank kann es nur für Öltransformatoren verwendet werden und wird nicht für Standorte mit strengen Brandschutzstandards empfohlen.

3. Intelligente Box-Unterstation
Es wurde auf der Grundlage europäischer oder amerikanischer Unterstationen entwickelt und ist mit Modulen wie DTU/FTU-Einheiten, Temperatur- und Feuchtigkeitssensoren, Messgeräten und Fehleranzeigen ausgestattet. Es realisiert die vier Fernwirkfunktionen (Fernmessung, Fernsignalisierung, Fernsteuerung und Fernregelung) sowie die unbeaufsichtigte Fernbedienung und -wartung. Es handelt sich eher um eine funktional aufgewertete Variante als um eine eigenständige Strukturkategorie.

II. Kernvorteile und Anwendungsszenarien

Fünf Hauptvorteile

● Landbesetzungbeträgt nur 1/3 bis 1/5 des Werts herkömmlicher Umspannwerke;
● Werksseitige Vorfertigunggarantiert eine gleichbleibende Montagequalität;
● Flexible Konfigurationund integrale Verschiebbarkeit;
● Vollständige Schutzfunktioneneinschließlich Fünf-Präventions-Verriegelungen, temperaturgesteuerter Belüftung und Anti-Kondensations-Entfeuchtungssystemen;
● SchränkeKann aus Stahlblech, Edelstahl oder einer Aluminiumlegierung hergestellt werden und passt sich rauen Umgebungen wie starkem Salznebel an der Küste, großen Höhen und kalten, kalten Gebieten an.

Typische Anwendungsszenarien

Städtische und ländliche Stromverteilung, kommunale Straßenbeleuchtung, Industrie- und Gewerbeparks, neue Energienetzanbindung, temporäre Stromversorgung, Erneuerung ländlicher Stromnetze und Verkehrsinfrastruktur.

III. Wichtige Punkte für Auswahl, Betrieb und Wartung

Fünf wesentliche Faktoren für die Typauswahl

1. Kapazität anpassenmit berechneter Last und Reserve 15–25 % Spielraum für zukünftige Kapazitätserweiterungen;
2. Überprüfen Sie die Umgebungsbedingungeneinschließlich Anforderungen an Umgebungstemperatur, Höhe, Verschmutzungsklasse und seismische Widerstandsfähigkeit;
3. Transformatoren auswählenje nach Bauart: Trockentransformatoren sind für europäische Geräte optional, um die Brandschutznormen zu erfüllen; Für Energiesparprojekte werden Transformatoren mit der Energieeffizienzklasse S13 oder höher bevorzugt.
4. Planen Sie die eingehenden/ausgehenden Verkabelungsmodi, Abgangskreise, Doppelstromversorgung, Blindleistungskompensation und Messkonfigurationen;
5. Bestimmen Sie den Grad der intelligenten Konfigurationbasierend auf Betriebs- und Wartungsmodi und Projektbudget.

Fünf entscheidende Prioritäten für Betrieb und Wartung

1. Visuelle Umweltinspektion:Überprüfen Sie die Korrosion des Schranks, Setzungen im Fundament, Wasseransammlungen und verstopfte Abflusslöcher.
2. Temperaturregelung und Belüftung prüfenund Antikondensationssysteme;
3. Befestigen Sie alle elektrischen Anschlüsse;Führen Sie regelmäßig Isolationsprüfungen, Netzfrequenz-Spannungsprüfungen und Erdungswiderstandsprüfungen durch (Erdwiderstand ≤ 4 Ω).
4. Wartung des Transformatorkörpers:Überprüfen Sie bei Öltransformatoren den Ölstand und die Leckage und führen Sie regelmäßig eine Ölprobenanalyse durch. Entfernen Sie bei Trockentransformatoren angesammelten Staub und prüfen Sie Gussrisse.
5. Daten von intelligenten Terminals überprüfen,Alarmfunktionen testen und Schutzeinstellungswerte kalibrieren.

Abschluss

Bei der Auswahl der Ausrüstung soll der Schwerpunkt auf Lastanpassung, Umweltprüfung, Auswahl des Strukturtyps, Erweiterungsplanung und intelligente Konfiguration gelegt werden. Um einen langfristig sicheren und stabilen Betrieb der Geräte zu gewährleisten, muss ein standardisiertes Betriebs- und Wartungssystem eingerichtet werden, das das Erscheinungsbild des Schranks, Temperaturkontrollsysteme, elektrische Anschlüsse, Transformatorgehäuse und intelligente Anschlüsse umfasst.
