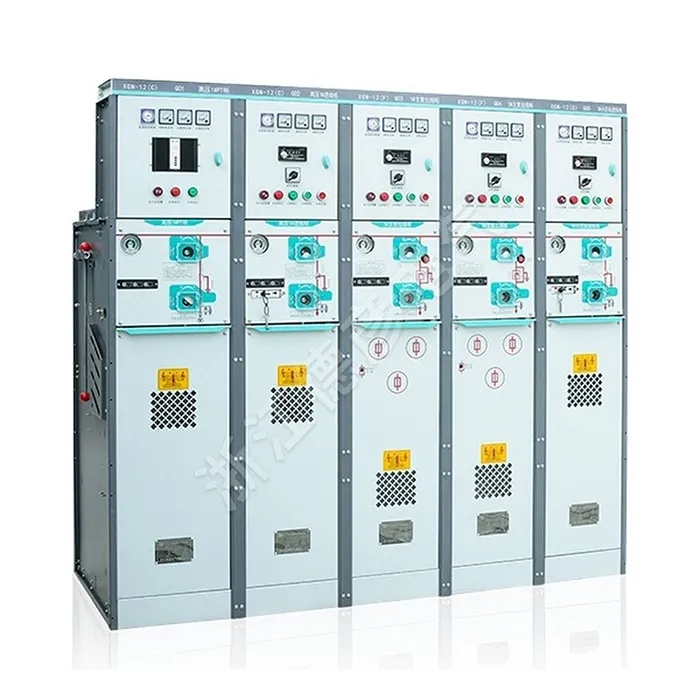

Metallgekapselte, gasisolierte Ringhaupteinheit

Deyan Electric ist ein professioneller Industrieelektrolieferant mit integrierter Forschung und Entwicklung, Produktion und Service. Die metallgekapselte, gasisolierte Ringleitungseinheit ist eine kompakte, fest installierte, metallgekapselte Schaltanlage, die SF6-Gas für hervorragende Isolierung und Lichtbogenlöschung nutzt. Die gekapselte, gasisolierte Ringleitungseinheit ist für die zuverlässige Stromverteilung in 10-12-kV-Sekundärnetzen konzipiert. Sein versiegeltes, wartungsfreies Design sorgt für Sicherheit und Stabilität und macht es ideal für städtische Netze, Industriegebiete und andere platzsparende Anwendungen, die hohe Leistung und Umweltbeständigkeit erfordern.

Anfrage absenden

Produktbeschreibung

Die metallgekapselte, gasisolierte Ringleitung ist eine SF6-gasisolierte, metallgekapselte Schaltanlage mit einer gemeinsamen Sammelschiene. Die gekapselte, gasisolierte Ringkabelanlage kann mit Modulen konfiguriert werden, darunter Lastschalteinheiten, Lastschalt-Sicherungs-Kombinationseinheiten, Vakuum-Leistungsschaltereinheiten und Sammelschienen-Einspeiseeinheiten. Durch den Einsatz einer Reihe fortschrittlicher Technologien und Materialien bietet es eine hervorragende elektrische und mechanische Leistung bei minimalen Auswirkungen auf die Umwelt und das Klima. Kompakt in der Größe. Die geistig geschlossene, gasisolierte Ringhaupteinheit bietet einfache Installation, bequeme Bedienung, wartungsfreien Betrieb und flexible Konfigurationsoptionen. Sein klares, intuitives Design sorgt für eine einfache und unkomplizierte Bedienung. Dank seiner hohen Einspeiseverdrahtungskapazität eignet er sich für verschiedene Verkabelungssysteme.

Produktparameter (Spezifikation)

Projekt		Modul C	Modul F	Modul V		Modul CB
		Lastschalter	Kombinierte elektrische Ausrüstung	Vakuumschalter	Isolations-/Erdungsschalter	Vakuum-Leistungsschalter	Isolations-/Erdungsschalter
Nennspannung	KV	12	12	12	12	12	12
Nennfrequenz	Hz	50	50	50	50	50	50
Netzfrequenzfestigkeit (Phase-zu-Phase/Phase-zu-Erde)	kV	42/48	42/48	42/48	42/48	42/48	42/48
Blitzimpulse halten der Spannung stand	KV	75/85	75/85	75/85	75/85	75/85	75/85
Nennstrom	A	630	aufzeichnen	630		1250/630
Nenn-Bremsstrom im geschlossenen Regelkreis	A	630
Bewerteter Lade- und Abschaltstrom des Kabels	A	135/135
Nenn-Kurzschluss-Schließstrom (Spitze)		50	80
Bewerteter Spitzenstrom	kA	50
Bewerteter Kurzzeitstrom	kA/3s	20
Nenn-Kurzschluss-Ausschaltstrom	kA		31..5	20
Nennübertragungsstrom	A		1750
Maximaler Nennstrom für die Sicherung	A		125
Schleifenwiderstand	Ω	≤300	≤600
Mechanisches Leben	zweite	5000	3000	5000	2000	5000	5000

Produkteigenschaften und Anwendung

Fortschrittliche Gasisolierung

Vollständig versiegeltes Gehäuse

Kompakt und platzsparend

Erhöhte Sicherheit

Längere Lebensdauer und Zuverlässigkeit

Anwendungsseiten

◇ Kompakte Ortsnetzstationen

◇ Kleine Industrie- und Bergbauunternehmen

◇ Windkraftanlagen

◇ Hotels, Einkaufszentren, Bürogebäude, Einkaufszentren usw.

◇ C-Lastschalteinheit

◇ D-Direct-Kabelanschlusseinheit

◇ De-Direktkabelanschlusseinheit mit Erdungsschalter

◇ F-Lastschalter-Sicherungs-Kombinationseinheit

◇ V-Vakuum-Leistungsschaltereinheit
