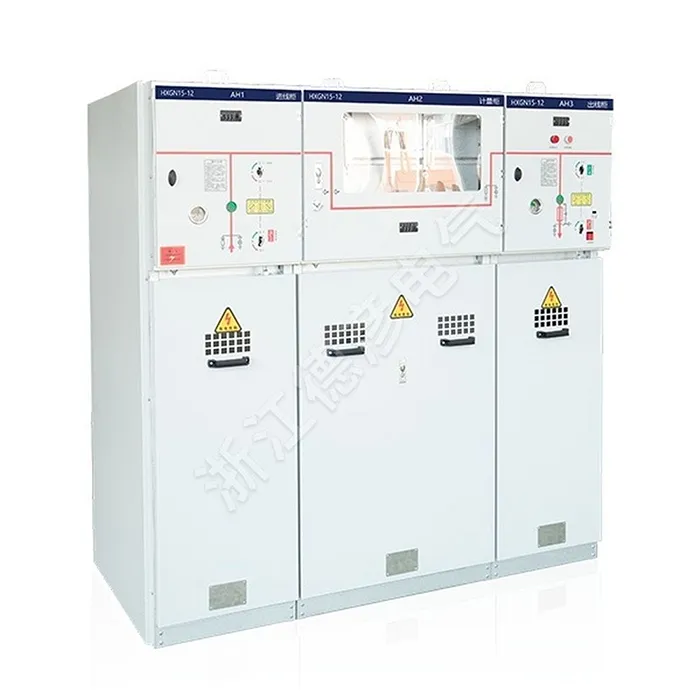

Metallgekapselte AC-Ringhauptschaltanlage

Deyan Electric ist ein professioneller Industrieelektrolieferant mit integrierter Forschung und Entwicklung, Produktion und Service. Die metallgekapselte AC-Ringhauptschaltanlage ist eine kompakte und zuverlässige Lösung für die sekundäre Stromverteilung in 10-12-kV-Netzen. Sein robustes, metallverkleidetes Design sorgt für Sicherheit und Langlebigkeit und eignet sich ideal für Ringleitungssysteme in städtischen Netzen, Industrieanlagen und Gewerbekomplexen. Dieses Gerät bietet effizientes Lastschalten, zuverlässige Fehlerisolierung und erfordert nur minimale Wartung, wodurch eine kontinuierliche Stromversorgung und erhöhte Betriebssicherheit gewährleistet werden

Anfrage absenden

Produktbeschreibung

Die metallgekapselte AC-Ringhauptschaltanlage ist eine kompakte und zuverlässige Schaltanlagenlösung für 12-kV- und 50-Hz-Verteilungsnetze. Die metallgekapselte AC-Ringhauptschaltanlage entspricht den Normen IEC 62271-200 und GB 3906 und kann mit Schlüsselkomponenten von ABB oder Hochleistungs-Haushaltsschaltern (SFL-12/24) konfiguriert werden. Ausgestattet mit einem präzisionsgenieteten Gehäuse mit IP3X-Schutz und robusten mechanischen Verriegelungen gewährleistet es einen sicheren Betrieb und verhindert Fehlbedienungen. Das Gerät ist leicht, wartungsfreundlich und sowohl für städtische als auch ländliche Netzanwendungen geeignet.

Produktparameter (Spezifikation)

Nummer	Name	Einheit	Parameter
1	Nennspannung	kV	12
2	Nennfrequenz	HZ	50
3	Nennstrom der Hauptsammelschiene / Maximaler Nennstrom der Sicherung	A	630,125
4	Bemessungskurzzeitstromfestigkeit des Hauptstromkreises und des Erdungsstromkreises	kA/s	20,3
5	Bemessungsspitzenstrom des Hauptstromkreises und des Erdungsstromkreises	KA	50
6	Nenn-Kurzschluss-Schließstrom des Hauptstromkreises und des Erdungsstromkreises	kA	50
7	Vollausschaltzyklen für Lastschalter	Zweite	100
8	Ausschaltstrom der Sicherung	kA	31,5,40
9	Nenn-Bremsstrom im geschlossenen Regelkreis	A	630
10	Nennübertragungsstrom	A	630
11	Mechanisches Leben	zweite	2000
12	1 Minute Spannungsfestigkeit (Spitze) relativ zur Erde/Isolationsunterbrechung	kV	42,48
13	Blitzstoßfestigkeit (Spitze) Phase-Phase, Phase-Erde/Isolationsunterbrechung	kV	75,85
14	Sekundärkreis 1-Minuten-Netzfrequenzfestigkeitsspannung	kV	2
15	Schutzklasse		IP3X

Produkteigenschaften und Anwendung

Robustes, metallgekapseltes Design

Kompakt und platzsparend

Zuverlässige Lastschaltung und Fehlerisolierung

Einfache Bedienung und Wartung

Breite Anwendungskompatibilität

Anwendungsseiten

◇ Kompakte Ortsnetzstationen

◇ Kleine Industrie- und Bergbauunternehmen

◇ Windkraftanlagen

◇ Hotels, Einkaufszentren, Bürogebäude, Einkaufszentren usw.

◇ C-Lastschalteinheit

◇ D-Direct-Kabelanschlusseinheit

◇ De-Direktkabelanschlusseinheit mit Erdungsschalter

◇ F-Lastschalter-Sicherungs-Kombinationseinheit

◇ V-Vakuum-Leistungsschaltereinheit

AC Metal-Enclosed Ring Main Switchgear
