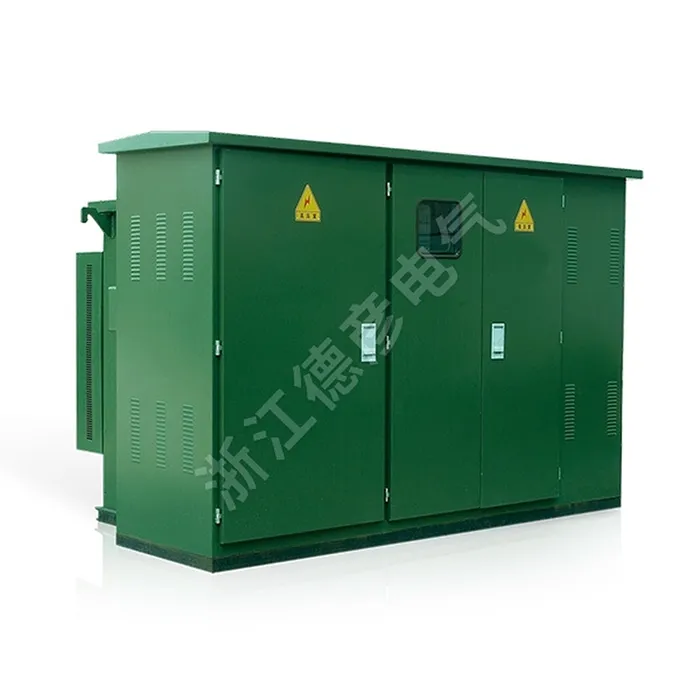

Vorgefertigte Kasten-Umspannstation im amerikanischen Stil

Deyan Electric ist ein professioneller Lieferant mit umfassender Erfahrung in der Herstellung von industriellen Elektrogeräten. Das vorgefertigte Kasten-Umspannwerk im amerikanischen Stil ist eine kompakte, vollständig integrierte Lösung für die Stromverteilung von 10 kV bis 35 kV. Es verfügt über ein manipulationssicheres, wetterfestes Stahlgehäuse mit klassischem ästhetischem Design. Diese „Plug-and-Play“-Einheit vereint eine Hochspannungs-Ringleitung, einen verlustarmen Transformator und eine Niederspannungs-Schaltanlage in einem einzigen, robusten System. Es gewährleistet zuverlässige Leistung, einfache Installation und ist ideal für öffentliche Räume, Wohngebiete und industrielle Anwendungen.

Anfrage absenden

Produktbeschreibung

Das vorgefertigte Kasten-Umspannwerk im amerikanischen Stil beinhaltet fortschrittliche internationale Technologie und ist gleichzeitig auf die häuslichen Bedingungen zugeschnitten. Das vorgefertigte Umspannwerk im amerikanischen Stil zeichnet sich durch ein kompaktes Design, einfache Installation und Wartung, geringe Geräuschentwicklung, geringe Verluste, Diebstahlschutz, hohe Überlastfähigkeit und umfassende Sicherheitsmaßnahmen aus. Es eignet sich für neue Wohngebiete, Grünanlagen, Parks, Bahnhöfe, Hotels, Baustellen, Flughäfen und Ähnliches

Produktparameter (Spezifikation)

Seriennummer	Name	Einheit	Technische Spezifikationen
1	Nennspannung	kv	10/0,4 (Hochdruck/Niederdruck)
2	Maximale Betriebsspannung	kv	12 (Hochspannungsseite)
3	Nennfrequenz	Hz	50
4	Nennkapazität	KVA	50-1600
5	1-Minuten-Netzfrequenzspannungsfestigkeit	KV	35
6	Blitzstoßspannung	KV	75
7	Kühlmethode		Selbstkühlung im Ölbad
8	Ausschaltstrom der Hochspannungssicherung	kA	50
9	Ausschaltstrom der Einstecksicherung	KA	2.5
10	Umgebungstemperatur	℃	-35-+40
11	Zulässiger Temperaturanstieg der Spule	k	65
12	Regelung der Leerlaufspannung		±5 % oder ±2 × 2,5 %
13	Geräuschpegel	dB	50
14	Schutzklasse		IP43

Tabelle mit den technischen Daten des Transformators

Ausgestattet mit dem neuen Transformatorkern der S9-Serie, der geringe Verluste, hervorragende Überlastfähigkeit und hohe Kurzschlussfestigkeit bietet. Alle Befestigungselemente sind mit Lockerungsschutzmaßnahmen versehen, so dass kein Anheben des Kerns erforderlich ist. Alternativ sind auch die hochwertigen Transformatoren der Serien S10 und S11 erhältlich.

Kapazität kVA	Spannung kV		Verbindungsgruppenbezeichnung	Leerlaufstrom %			Leerlaufstrom %			Impedanz Spannung %	S9	S10	S11
Kapazität kVA	Hochdruck	Niederdruck	Verbindungsgruppenbezeichnung	S9	S10	S11	S9	S9	S11	Impedanz Spannung %	S9	S10	S11
50	10±5% oder ±2×2,5%	0.4	Dyn11 oder Yyn0	2.0	1.9	0.75	0.17	0.15	0.12		0.87	0.83	0.87
63				1.9	1.8	0.7	0.2	0.18	0.14		1.04	0.99	1.04
80				1.9	1.7	0.7	0.25	0.22	0.175		1.25	1.2	1.25
100				1.8	1.55	0.65	0.29	0.26	0.2		1.5	1.42	1.5
125				1.7	1.45	0.65	0.34	0.3	0.235	4.0	1.8	1.72	1.8
160				1.6	1.3	0.6	0.4	0.36	0.27		2.2	2.12	2.2
200				1.5	1.2	0.55	0.48	0.43	0.33		2.6	2.5	2.6
250				1.4	1.1	0.5	0.56	0.5	0.39		3.05	2.9	3.05
315				1.4	1.0	0.45	0.67	0.29	0.465		3.65	3.45	3.65
400				1.3	1.0	0.4	0.8	0.71	0.56		4.3	4.15	4.3
500				1.2	1.0	0.4	0.96	0.85	0.67		5.15	4.82	5.15
630				1.1	0.8	0.4	1.2	1.6	0.81		6.2	5.86	6.2
800				1.0	0.7	0.35	1.4	1.23	0.98		7.5	7.2	7.5
1000				1.0	0.6	0.3	1.7	1.5	1.15	4.5	10.3	9.8	10.3
250				0.9	0.6	0.27	1.95	1.72	1.36		12.0	12.2	12.0

Produkteigenschaften und Anwendung

Integriertes und kompaktes Design

In Öl getauchter Transformatorkern

Hohe Sicherheit und Manipulationssicherheit

Vorab auf Zuverlässigkeit getestet

Flexible Installation und Erdung

Anwendungsseiten

◇ Kompakte Ortsnetzstationen

◇ Kleine Industrie- und Bergbauunternehmen

◇ Windkraftanlagen

◇ Hotels, Einkaufszentren, Bürogebäude, Einkaufszentren usw.

◇ C-Lastschalteinheit

◇ D-Direct-Kabelanschlusseinheit

◇ De-Direktkabelanschlusseinheit mit Erdungsschalter

◇ F-Lastschalter-Sicherungs-Kombinationseinheit

◇ V-Vakuum-Leistungsschaltereinheit

American-style Prefabricated Box-Type Substation
