Was ist eine Ring-Haupteinheit und wie funktioniert sie?

Bei der Sanierung städtischer Kabelleitungen, der Unterstützung der Stromverteilung für neue Energien und bei Stromversorgungsprojekten für Wohnsiedlungen und Industrieparks,Ring-Haupteinheiten(RMUs) dienen als Kernschaltanlagen in 10–24-kV-Mittelspannungs-Ringverteilungsnetzen. Dank ihrer kompakten Schrankstruktur, zuverlässigen Lastschalterbaugruppen und flexiblen Ringstromversorgungsmodus sind RMUs zu Standardgeräten für die Stromverteilung im Freien, die Anpassung von Umspannwerken und die Stromverteilung in unterirdischen Rohrleitungen geworden. Dieses Dokument bietet eine detaillierte Einführung zu den grundlegenden Funktionsprinzipien der Ausrüstung, fünf Hauptvorteilen, anwendbaren Standorten, routinemäßiger Inspektion und Wartung sowie dem technischen Trend neuer umweltfreundlicher gasisolierter RMUs in der Branche und berücksichtigt dabei gängige Suchbegriffe im Elektrosektor.

I. Grundlegendes Funktionsprinzip

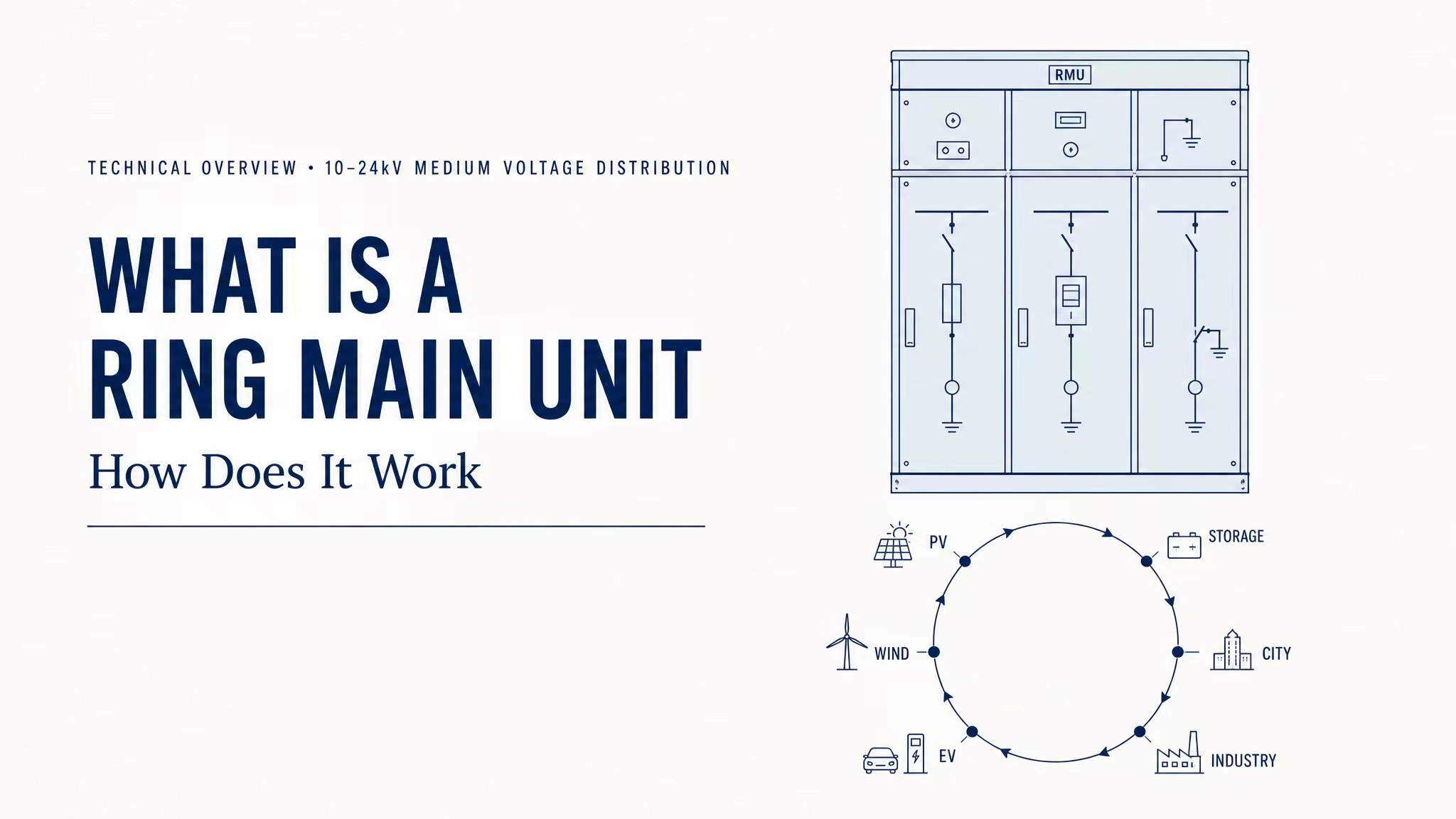

Unter Ringstromversorgung versteht man die Bildung einer geschlossenen Ringstromversorgungsschleife durch die End-an-End-Verbindung mehrerer Hochspannungskabel. Ausgestattet mit internen Komponenten wie Lastschaltern, Erdungsschaltern und Sicherungen steuern RMUs das Verbinden und Trennen von Kabelleitungen innerhalb der Schleife.

Wenn in einem Abschnitt des Ringnetzwerks ein Kurzschluss oder ein Kabelschaden auftritt, kann die RMU das fehlerhafte Segment schnell trennen. Schallstromkreise können weiterhin Strom bidirektional übertragen, wodurch flächendeckende Stromausfälle vermieden werden und die Stromversorgungsstabilität städtischer Verteilnetze erheblich verbessert wird – das ist ihre Kernfunktion, die sie von gewöhnlichen Hochspannungsschaltschränken unterscheidet.

II. Fünf Kernproduktmerkmale

1. Kompaktes Gehäusedesign, um Installationsraum zu sparen
Durch den modularen integrierten Aufbau ist sein Gesamtvolumen deutlich kleiner als bei herkömmlichen Hochspannungsschaltschränken. Es kann direkt in Straßengrüngürteln, Kabelschächten und beengten unterirdischen Stromverteilungsräumen installiert werden und ist somit ideal für platzarme Stromverteilungspunkte im Freien in Städten.

2. Mehrere optionale Isoliermedien mit hervorragender Sicherheitsleistung
Der Markt bietet verschiedene Typen an, darunter Produkte mit SF6-Gasisolierung, umweltfreundlichen Produkten mit Trockenluft-Gasisolierung, Feststoffisolierung und Luftisolierung. Die vollständig versiegelte Schrankstruktur ist wasser- und staubdicht mit der Schutzart IP67 und widersteht Erosion durch Regen, Sand, Feuchtigkeit und Salznebel an der Küste, sodass sie rund um die Uhr im Freien betrieben werden kann.

3. Ringstromversorgung mit schneller Fehlerisolierung
Es unterstützt Dual-Power-Ring-Switching. Sobald in einem einzelnen Zweig ein Fehler auftritt, sperrt und isoliert das Gerät den Fehler sofort, ohne die Stromversorgung anderer Benutzer zu unterbrechen, was es für die Modernisierung und Sanierung des Stromnetzes in alten Stadtgebieten unverzichtbar macht.

4. Einfache Struktur mit langfristiger wartungsfreier Leistung
Interne Komponenten gasisolierter RMUs sind frei von Oxidation durch Umgebungsluft, was den täglichen Inspektionsaufwand reduziert. Mechanische Lastschalter zeichnen sich durch eine hohe Haltbarkeit aus und halten häufigen Schaltvorgängen stand.

5. Unterstützung für intelligentes Upgrade über Primär-Sekundär-Integration
Neue intelligente RMUs sind mit Sensoranschlüssen ausgestattet, um Temperatur-, Gasdruck- und Leitungsfehlersignale aus der Ferne zu überwachen. Sie sind mit Smart-Grid-Back-End-Systemen kompatibel und ermöglichen einen unbeaufsichtigten Betrieb sowie automatische Fehleralarme und entsprechen damit dem Trend der intelligenten Transformation in der Energieverteilung.

III. Hauptanwendungsszenarien

● Erdkabelsanierung in Altstädtenund Ringnetze für die Stromverteilung im Freien entlang kommunaler Straßen

● Hochspannungs-Stromverteilungseinheiten für Wohnviertel und Gewerbekomplexeund Tiefgaragen

● Ein- und Abgangsschaltschränkein kastenförmigen Umspannwerken

● 10-kV-Stromverteilung mit Netzanschlussfür Photovoltaikkraftwerke und dezentrale Energiespeicherprojekte

● Unterstützung von Stromversorgungssystemen für Industrieparks, Industriegebiete und Bergwerkeund Schnellstraßeninfrastruktur

● Ringstromversorgungspunkte im Freien in Küstenstraßen, Städten und ländlichen Gebieten;Korrosionsschutzschränke passen sich rauen Betriebsumgebungen an

IV. Standardmäßige tägliche Wartungsmethoden

1. Überprüfen Sie regelmäßig die Außenseite des Schranksbei Dellen, Korrosion oder alternden/beschädigten Dichtungsstreifen an Schranktüren; Reparieren Sie abgeplatzte Farbe, um Rost und das Eindringen von Wasser zu verhindern.

2. Überprüfen Sie regelmäßig den Gaskammerdruckvon gasisolierten Modellen und reagieren umgehend auf Alarme bei Niederdruckleckagen.

3. Testen Sie die reibungslose Schaltleistung wiederholtvon Lastschaltern und Erdungsschaltern und entfernen Sie angesammelten Staub und Schmutz im Inneren des Schaltschranks.

4. Überprüfen Sie die Temperatur der Kabelverbindungenum versteckte Gefahren wie lose und überhitzte Kabelklemmen zu beseitigen.

5. Führen Sie regelmäßig Isolationsspannungsprüfungen durchund überprüfen Sie den normalen Betrieb intelligenter Überwachungsterminals und Fehleranzeigen.

V. Branchenentwicklungstrend

Angetrieben durch die Dual-Carbon-Politik erfreuen sich umweltfreundliche, trockenluftisolierte RMUs immer größerer Beliebtheit. Sie ersetzen das herkömmliche Treibhausgas Schwefelhexafluorid durch saubere Luft als Isoliermedium für eine überlegene Umweltleistung. Mittlerweile sind Primär-Sekundär-Integration, Miniaturisierung und Intelligenz zu Mainstream-Trends der Industrie geworden, und RMUs leisten weiterhin zuverlässige Unterstützung für den Aufbau städtischer intelligenter Verteilungsnetze.
