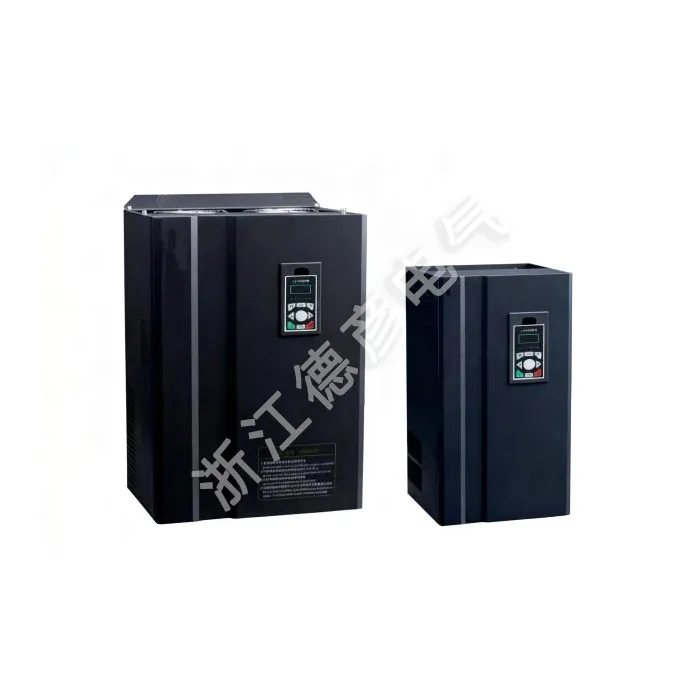

Permanentmagnet-Synchronwechselrichter

Deyan Electric ist ein professioneller Industrieelektrolieferant mit integrierter Forschung und Entwicklung, Produktion und Service, der sich durch gute Preisvorteile und eine breite Abdeckung auf europäischen und amerikanischen Märkten auszeichnet. Der Permanentmagnet-Synchronwechselrichter LNC860E verfügt über eine fortschrittliche Vektorsteuerung und stabile Qualität. Es ist für den Großeinkauf geeignet und eignet sich für High-End-Szenarien wie CNC-Zentren, wo es eine präzise und zuverlässige Motorgeschwindigkeitsregelung ermöglicht.

Anfrage absenden

Produktbeschreibung

Permanentmagnet-Synchronwechselrichter der Serie LNC860E sind Allzweck-Hochleistungs-Vektorfrequenzumrichter, die hauptsächlich zur Steuerung und Einstellung der Drehzahl und des Drehmoments von dreiphasigen Wechselstrom-Synchronmotoren verwendet werden. Es verwendet einen 32-Bit-DSP-Chip und verfügt über integrierte Kernsteuerungsalgorithmen wie Vektorsteuerung mit geschlossenem Regelkreis, Vektorsteuerung mit offenem Regelkreis und Drehmomentsteuerung, wodurch die Antriebssteuerung von Permanentmagnet-Synchronmotoren mit höherer Leistung und höherer Präzision ermöglicht wird. Es bietet ein hohes Drehmoment bei niedrigen Drehzahlen, verfügt über gute dynamische Eigenschaften, eine extrem hohe Überlastfähigkeit und unterstützt verschiedene PG-Karten. Es verbessert nicht nur die Zuverlässigkeit und Anpassungsfähigkeit des Produkts an die Umgebung, sondern stärkt auch das Design im Hinblick auf Kundennutzen und Branchenspezialisierung. Mit optimierten Funktionen, flexibleren Anwendungen und stabilerer Leistung kann es häufig in mittleren bis oberen Anwendungsszenarien wie Spritzgießmaschinen, Luftkompressoren, Servosystemen mittlerer bis hoher Leistung, CNC-Bearbeitungszentren, Hebezeugen und Textilmaschinen eingesetzt werden. Dieser Permanentmagnet-Synchronwechselrichter verfügt standardmäßig über eine 485-Kommunikationsfunktion und eine Leistung von 22 kW und darunter ist standardmäßig mit einer Bremseinheit ausgestattet. Leistungsbereich: 0,75 kW bis 400 kW bis 380 V.

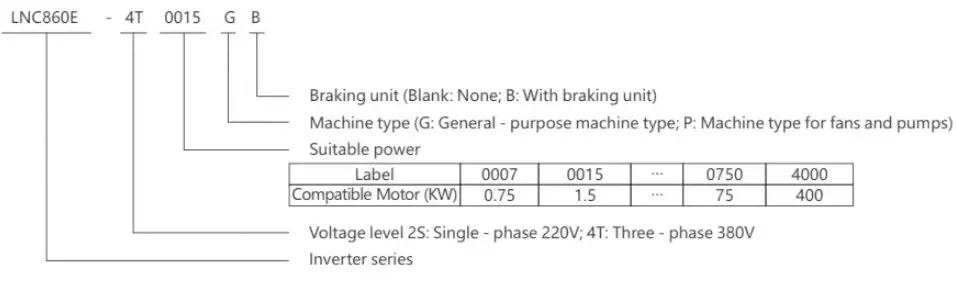

Modellbedeutung

LNC860E Permanent Magnet Synchronous Inverter

Produktmerkmale

▲Open-Loop- und Closed-Loop-Vektorregelung für Permanentmagnet-Synchronmotoren. Unterstützt verschiedene Encoder: ABZ-Inkrementalgeber, UVW-Inkrementalgeber und Resolver
▲Breiter Spannungseingang, automatische Ausgangsspannungsregelung (AVR), ununterbrochener Betrieb bei kurzzeitigem Stromausfall, mit stärkerer Anpassungsfähigkeit
▲Unterstützt verschiedene Methoden zur Frequenzeinstellung: digitale Einstellung, analoge Mengeneinstellung, PID-Einstellung, RS485-Kommunikationseinstellung
▲ Sanfter Start und stabiler Betrieb mit Geschwindigkeitsverfolgungsfunktion
▲Kann den DC-Bus gemeinsam nutzen, um Energie zu sparen
▲Geringes Rauschen und starke Anti-Interferenz-Fähigkeit
▲Starke Überlastfähigkeit, 150 % des Nenndrehmoments können 60 Sekunden lang betrieben werden
▲Eingebauter fortschrittlicher PID-Algorithmus mit schneller Reaktion, starker Anpassungsfähigkeit und einfacher Fehlersuche
▲16-stufige Geschwindigkeitssteuerung, einfache SPS zur Erzielung einer multifunktionalen Logiksteuerung wie Zeitsteuerung, konstante Geschwindigkeit und Richtungssteuerung
▲Mehrere Schutzfunktionen: Überspannung, Überstrom, Überlast, Überhitzung usw
▲Unterstützt die Anzeige und Bedienung des LCD-Panels in Chinesisch und Englisch. Unterstützt Profibus-DP- und MODBUS-Kommunikation
▲ Strukturell mit unabhängigem Luftkanaldesign, der Lüfter kann frei zerlegt werden und bietet eine gute Wärmeableitungsleistung

Anweisungen zum Typenschild

MODELL:	LNC860E-4T0040GB/4T0055PB
LEISTUNG:	4KW9A/5,5K
EINGANG:	3PH AC380V 50HZ/60HZ
AUSGABE:	3PH AC0V-380V 0HZ-400HZ
S.N.:	Barcode

Technische Spezifikationen

Artikel		Spezifikation
Kontrolleigenschaften	Ausgangsfrequenz	0-500Hz
	Trägerfrequenz	0,8 kHz ~ 12 kHz. Die Trägerfrequenz kann automatisch entsprechend den Lasteigenschaften angepasst werden
	Auflösung der Ausgangsfrequenz	0,01 Hz
	Steuermodus	Vektorregelung mit offenem Regelkreis (SVC) V/F-Regelung Vektorregelung mit geschlossenem Regelkreis (FVC)
	Drehmomenteigenschaften	Mit Drehmomentkompensation und Schlupfkompensation kann das Anlaufdrehmoment 150 % bei 0,25 Hz (SVC) erreichen.
	Genauigkeit der Drehmomentregelung	±5 % (FVC)
	Handlungskriterium zur Stallverhinderung	Wird als Prozentsatz des Nennstroms eingestellt und liegt im Bereich von 20 % bis 250 %.
	Geschwindigkeitsregelbereich	1:100 (SVC) 1:1000 (FVC)
	Genauigkeit der Geschwindigkeitsstabilisierung	±0,5 % (SVC) ±0,02 % (FVC)
	Überlastfähigkeit	150 % des Nennausgangsstroms für eine Minute
	V/F-Kurve	Vier Modi: linear; vollständige V/f-Trennung an mehreren Punkten; unvollständige V/f-Trennung
	Beschleunigungs- und Verzögerungskurve	Lineare oder S-Kurven-Beschleunigungs- und Verzögerungsmodi; vier Beschleunigungs- und Verzögerungszeiten; Beschleunigungs- und Verzögerungszeitbereich 0,1 bis 6500,0 s
	Gleichstrombremsung	DC-Bremsfrequenz: 0,00 Hz – maximale Frequenz. Bremszeit: 0,0 s – 36,0 s, Bremswirkungsstromwert: 0,0 % – 100,0 %.
	Jog-Steuerung	Jog-Frequenzbereich: 0,00 Hz bis maximale Frequenz, Jog-Beschleunigung und Verzögerungszeit 0,1 s bis 6500,0 s
	Einfache SPS, mehrstufiger Geschwindigkeitsbetrieb	Über die eingebaute SPS oder Steuerterminals kann ein Geschwindigkeitsbetrieb von bis zu 16 Schritten erreicht werden
	Eingebaute PID	Es kann leicht das Prozesssteuerungssystem mit geschlossenem Regelkreis realisieren
	Automatische Spannungsregelung (AVR)	Wenn sich die Netzspannung ändert, kann die Ausgangsspannung automatisch konstant gehalten werden
	Schnelle Strombegrenzungsfunktion	Minimieren Sie Überstromfehler weitestgehend und schützen Sie den normalen Betrieb des Frequenzumrichters
Betriebseigenschaften	Betriebsbefehlskanal	Drei Kanäle: bereitgestellt durch das Bedienfeld, bereitgestellt durch die Steuerklemmen, bereitgestellt durch die serielle Kommunikationsschnittstelle. Es kann auf verschiedene Arten umgeschaltet werden
	Frequenzquelle	Zehn Frequenzquellen: vorgegeben durch Bedienfeldknopf, vorgegeben durch Bedienfeld, vorgegeben durch analoge Spannung, vorgegeben durch analogen Strom, vorgegeben durch RS485-Kommunikation, die auf verschiedene Arten umgeschaltet werden kann
	Hilfsfrequenzquelle	Zehn Hilfsfrequenzquellen. Es kann flexibel eine Hilfsfrequenz-Feinabstimmung und Frequenzsynthese erreichen
	Eingangsklemmen	Sechs digitale Eingangsklemmen, von denen eine als Hochgeschwindigkeits-Impulseingang verwendet werden kann. Zwei analoge Eingangskanäle, Al1: Eingangsbereich 0–+10 V, Al2: Eingangsbereich 0–+10 V/0–20 mA
	Ausgangsklemmen	Ein Hochgeschwindigkeits-Impulsausgangsanschluss, der ein Rechtecksignal von OkHz~50kHz ausgeben kann, das die Ausgabe physikalischer Größen wie eingestellter Frequenz und Ausgangsfrequenz realisieren kann. Er kann als Open-Drain-Typ ausgewählt werden. Ein digitaler Ausgangsanschluss, ein Relaisausgangsanschluss, zwei analoge Ausgangsanschlüsse: OV~10V/0-20mA, die die Ausgabe von Ausgangsfrequenz-/Strom-/Spannungs-/Frequenzbefehls-/Drehzahl-/Leistungsfaktorsignalen anzeigen können
Display- und Tastaturbedienung	LED-Anzeige	Es ist mit 8 Funktionstasten, einer 5-stelligen 7-Segment-LED und 5 Status-LED-Anzeigen ausgestattet, um Vorwärtsdrehung, Rückwärtsdrehung, Zurücksetzen, Stoppen, Joggen sowie Parametereinstellung und -anzeige durchzuführen
Display- und Tastaturbedienung	Schutzfunktion	Motorkurzschlusserkennung beim Einschalten, Ein- und Ausgangsphasenausfallschutz, Überstromschutz, Überspannungsschutz, Unterspannungsschutz, Überhitzungsschutz, Überlastschutz usw
Umgebung	Bewerbungsort	In Innenräumen, nicht direktem Sonnenlicht ausgesetzt, frei von Staub, korrosiven Gasen, brennbaren Gasen, Ölnebel, Wasserdampf, tropfendem Wasser oder Salz usw
	Höhe	Weniger als 1000 m
	Umgebungsfeuchtigkeit	-10℃~+40℃ (Wenn die Umgebungstemperatur zwischen 40℃~50℃ liegt, ist eine Leistungsreduzierung erforderlich)
	Luftfeuchtigkeit	Weniger als 95 % relative Luftfeuchtigkeit, ohne Kondensation von Wassertropfen
	Vibration	Weniger als 5,9 m/s² (0,6 g)
	Lagertemperatur	-20℃~+60℃

LNC860E Permanent Magnet Synchronous Inverter
