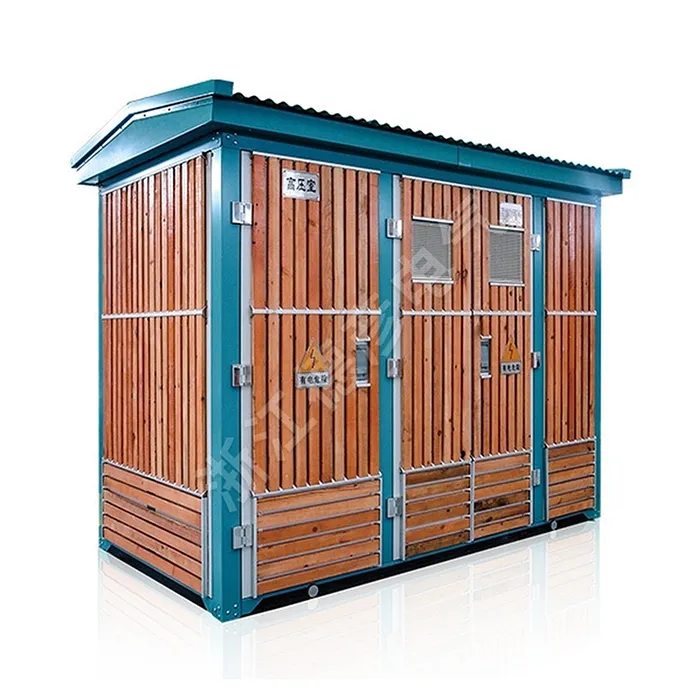

Vorgefertigte Hoch-/Niederspannungs-Umspannstation

Deyan Electric ist ein professioneller Lieferant mit umfassender Erfahrung in der Herstellung von industriellen Elektrogeräten. Die vorgefertigte Hoch-/Niederspannungs-Umspannstation ist eine kompakte, vollständig geschlossene und typgeprüfte Lösung für die Stromverteilung von 12 kV bis 400 V. Diese „Plug-and-Play“-Einheit integriert einen Transformator, eine HV/LV-Schaltanlage und Steuerungssysteme in einem einzigen, robusten und wetterfesten Gehäuse. Es gewährleistet eine zuverlässige Energieversorgung, erhöhte Sicherheit und ist ideal für den schnellen Einsatz in städtischen, industriellen und kommerziellen Anwendungen

Anfrage absenden

Produktbeschreibung

Die vorgefertigte Hoch-/Niederspannungs-Umspannstation wird häufig bei städtischen Netzausbauten, Wohnanlagen, Hochhäusern, Industrie- und Bergbauanlagen, Hotels, Einkaufszentren, Flughäfen, Eisenbahnen, Ölfeldern, Docks, Autobahnen und temporären Energieanlagen für Innen- und Außenanwendungen eingesetzt.

Die vorgefertigte Hoch-/Niederspannungs-Umspannstation ist eine vollständig integrierte, kompakte Lösung für die Umwandlung von Mittelspannung (z. B. 12 kV oder 40,5 kV) in Niederspannung (400 V). Diese „Plug-and-Play“-Einheit vereint Transformatoren, HV/LV-Schaltanlagen und Steuerungssysteme in einem robusten, wetterfesten Gehäuse. Es gewährleistet eine zuverlässige Stromverteilung, ermöglicht einen schnellen Einsatz vor Ort mit minimalem Bauaufwand und ist ideal für städtische, industrielle und erneuerbare Energieanwendungen.

Produktparameter (Spezifikation)

● Technische Spezifikationen des Lastschalters

Seriennummer	Name	Einheit	FKN12-12 Lastschalter	FZN25-12 Vakuumlastschalter
1	Nennspannung	kV	10
2	Maximale Betriebsspannung	kV	12
3	Nennfrequenz	Hz	50
4	Nennstrom	A	630
5	Bemessungs-Ausschaltlaststrom	A	630
6	Thermostabilitätsstrom (RMS)	kA/S	20/2	20/4
7	Dynamischer Stabilitätsstrom	kA	50	50
8	Kurzschluss-Schließstrom (Spitze)	KA	50	50
9	Volllast-Bremszyklen	Zweite	20	10000
10	Mechanisches Leben	Zweite	2000	10000
11	1 Minute Netzfrequenzfestigkeit (Phase-zu-Phase und Phase-zu-Erde)	kV	42	42
12	Blitzstoßspannung (relativ und zur Erde)	kV	75	75

● Technische Spezifikationen für Hochspannungssicherungen

Seriennummer		Nennspannung (kV)	Abschaltstrom (A)	Ausschaltstrom (KA)	Sicherungswert (A)
Britisches Modell	Inländisches Modell	Nennspannung (kV)	Abschaltstrom (A)	Ausschaltstrom (KA)	Sicherungswert (A)
SDL※J		12	40	31.5	6,3 10 16 20 25 31,5 40
SDL※J	XRNT-12	12	100	31.5	50 63 71 80 100
SDL※J		12	125	31.5	125

*Hinweis: Wird dadurch bestimmt, ob ein Schlagbolzen installiert ist. N bedeutet, dass kein Stürmer vorhanden ist, A bedeutet, dass ein Stürmer vorhanden ist.

Seriennummer	Art des Auslösegeräts	Bemessungsstrom des Auslösers A	Schaltvermögen kA (AC 380 V)
DW15-630		315.400.630	40
DW15-1000		630.800.1000	50
DW15-1600	Thermisch-elektromagnetisch oder elektronisch	1600	50
DW15-2500		1600,2000,2500	60
KW1-2000		630.800.1000.1250.1600.2000	65(80)
CW1-3200	Intelligent	2000,2500,3200	100

Produkteigenschaften und Anwendung

Kompaktes, integriertes „Plug-and-Play“-Design

Robustes und wetterfestes Gehäuse

Hohe Sicherheit und Zuverlässigkeit

Hervorragende Transformatorleistung

Flexible Konfiguration und einfache Wartung

Anwendungsseiten

◇ Kompakte Ortsnetzstationen

◇ Kleine Industrie- und Bergbauunternehmen

◇ Windkraftanlagen

◇ Hotels, Einkaufszentren, Bürogebäude, Einkaufszentren usw.

◇ C-Lastschalteinheit

◇ D-Direct-Kabelanschlusseinheit

◇ De-Direktkabelanschlusseinheit mit Erdungsschalter

◇ F-Lastschalter-Sicherungs-Kombinationseinheit

◇ V-Vakuum-Leistungsschaltereinheit
