Ringhaupteinheit oder Kastenstation: Was benötigt Ihr Projekt?

Bei 10-35-kV-Verteilungsprojekten werden die Ringhaupteinheit (RMU) und die kastenförmige Umspannstation häufig in derselben Entwurfsprüfung erwähnt. Da beide kompakt sind und werkseitig hergestellt werden, werden sie manchmal als konkurrierende Optionen behandelt. Das sind sie nicht. Die Entscheidung hängt von einer Frage zu dem Knoten ab, den Sie planen: Muss an diesem Punkt die Spannung gesenkt und Niederspannungsstrom verteilt werden, oder müssen nur Leitungen geschaltet, unterteilt und verbunden werden?Zhejiang Deyan Electric Co., Ltd. (DEYAN ELECTRIC), das beide Produktlinien herstellt, legt unten die praktischen Grenzen fest.

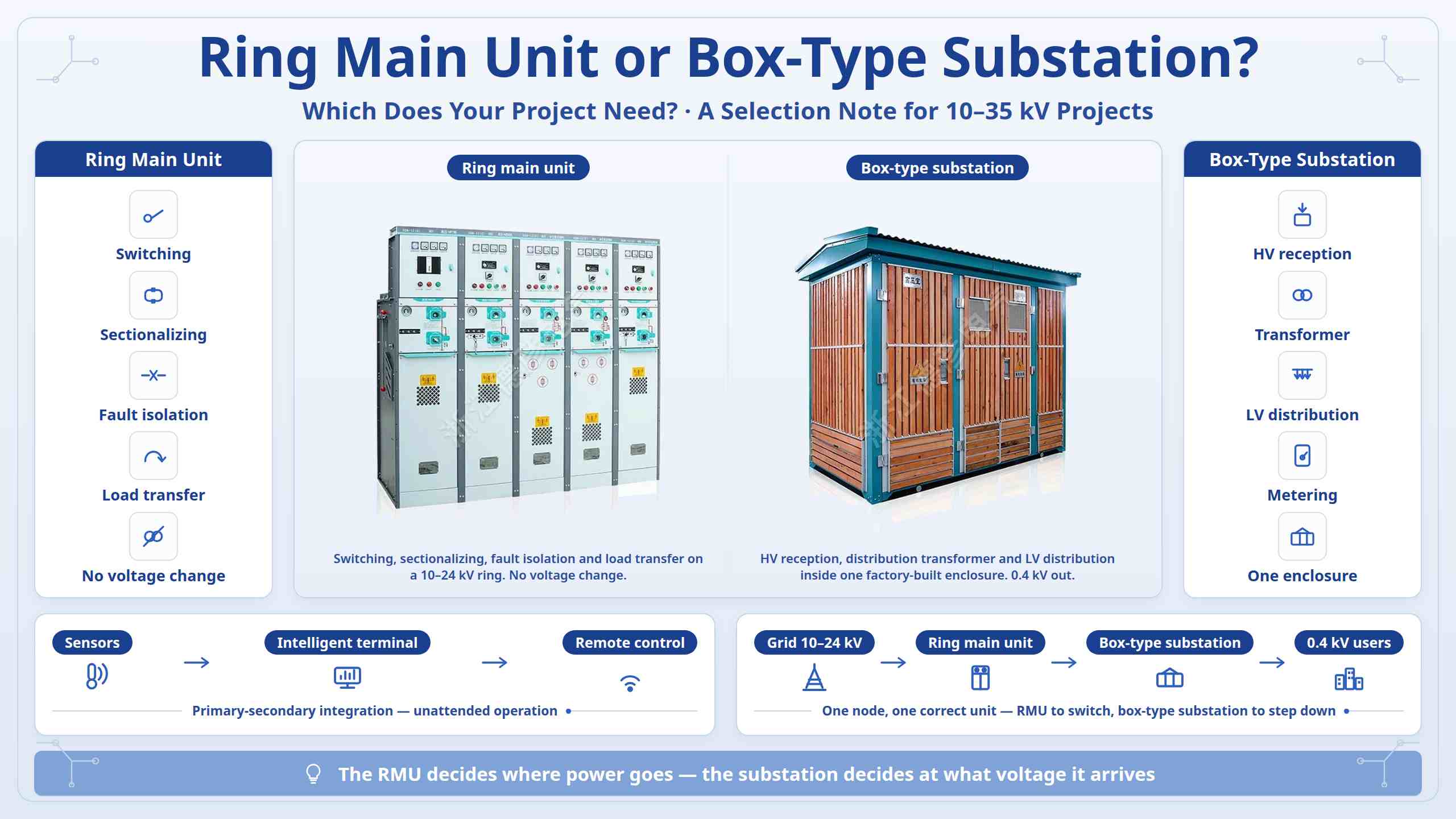

I. Zwei verschiedene Jobs

Eine Ringhaupteinheit ist eine metallgekapselte Schaltanlage, die in 10-24-kV-Mittelspannungs-Ringnetzen eingesetzt wird. Seine internen Komponenten sind Lasttrennschalter, Erdungsschalter und Sicherungen. Es übernimmt die Umschaltung, Leitungsaufteilung, Fehlerisolierung und Lastübertragung, sodass ein Fehler auf einem Kabelabschnitt unterbrochen werden kann, ohne die Versorgung des restlichen Rings zu unterbrechen. Die Spannung wird dadurch nicht verändert.

Eine kastenförmige Umspannstation integriert den Hochspannungsstromempfang, einen Verteilungstransformator und die Niederspannungsstromverteilung – zusammen mit Messung und Einhausung – in einer vollständig geschlossenen, beweglichen Stahlkonstruktion. Es wird im Werk vorgefertigt, als komplette Einheit geliefert und liefert Niederspannungsstrom für Endverbraucher.

In einer Zeile: Eine RMU entscheidet, wohin der Strom fließt; Ein Umspannwerk in Kastenbauweise entscheidet, mit welcher Spannung es ankommt und wie es verteilt wird.

II. Anpassen des Modells an Ihr Szenario

Städtische Kabelsanierung mit Dual-Power-Ringversorgung und ohne lokale Step-Down-Anrufe für eine RMU. Lastpunkte, die einen Ausgangsstrom von 0,4 kV benötigen – Wohnviertel, Werkstätten, Gewerbegebiete, Ladestationen – erfordern eine kastenförmige Umspannstation. Enge, feuchte oder staubige Außenbereiche bevorzugen eine gasisolierte RMU, deren versiegelter Tank Kondensation, Staub und Salznebel widersteht und eine weitaus geringere Inspektion erfordert. Photovoltaik-, Speicher- und Ladesäulenprojekte nutzen beides: Step-up-Umspannwerke und netzgekoppelte Schaltschränke übernehmen die Umwandlung und den Netzanschluss, während gasisolierte RMUs die Sammlung und Umschaltung innerhalb einer kontrollierten Stellfläche übernehmen.

III. In den meisten Projekten arbeiten sie zusammen

In vielen kastenförmigen Umspannwerken sind die Hochspannungs-Eingangs- und -Ausgangseinheiten selbst Ringhaupteinheiten mit Lasttrennschaltern. Die RMU ist die Schaltkomponente; Das Umspannwerk ist das Gehäuse, das die Transformation und Niederspannungsverteilung um sich herum ermöglicht. Die Grenze ist daher praktisch und nicht wettbewerbsorientiert. Wenn ein Knoten nur wechselt und sektioniert, geben Sie eine RMU an. wenn es auch heruntergestuft und verteilt werden muss, geben Sie eine kastenförmige Umspannstation an; und wenn diese Station auch Teil eines Ringnetzwerks ist, werden beide zusammen angegeben. Die aktuelle Hauptrichtung für beide ist die Primär-Sekundär-Integration: Sensoren und Überwachungseinheiten im Schrank, gepaart mit einem externen intelligenten Verteilerterminal, was das Hochladen von Daten in Echtzeit, automatische Fehlerortung und -isolierung, Fernschaltsteuerung und unbeaufsichtigten Betrieb ermöglicht.

IV. Was vor der Bestätigung des Modells überprüft werden muss

Stellen Sie zunächst fest, ob es sich bei dem Netzwerk um ein Radial- oder Dual-Power-Ring-Netzwerk handelt. Dies allein bestimmt, ob eine RMU erforderlich ist. Überprüfen Sie dann die Nennspannung (10/24/35 kV), den Nennstrom und den Kurzschlussausschaltstrom mit abgestimmten Schutzeinstellungen. Standortbedingungen einschließlich Raum, Feuchtigkeit, Staub, Salznebel und Schutzgrad, mit explosionsgeschützter Ausrüstung gemäß GB 50058, wo erforderlich; und Lastanforderungen wie Transformatorleistung, Abgangsstromkreise und mögliche Verlegung. Wägen Sie die ersten Kosten gegen die Lebenszykluskosten ab: Luftisolierte Geräte eignen sich für trockene Innenräume mit speziellem Wartungspersonal, während gasisolierte Geräte im Vorfeld höhere Kosten verursachen, aber den Wartungsaufwand an Standorten im Freien oder an schwer zu inspizierenden Standorten reduzieren.
