Wechselstrom-metallgekapselte ausfahrbare Schaltanlage

Deyan Electric ist ein professioneller Industrieelektrolieferant mit integrierter Forschung und Entwicklung, Produktion und Service. Diese metallgekapselte Wechselstrom-Schaltanlage gewährleistet maximale Sicherheit und Zuverlässigkeit für die Mittelspannungs-Stromverteilung. Sein modulares, ausfahrbares Design ermöglicht eine einfache Wartung und Prüfung von Leistungsschaltern, ohne das gesamte System abzuschalten. Es ist ideal für anspruchsvolle Industrie- und Versorgungsanwendungen und bietet hervorragenden Personenschutz und Betriebskontinuität.

Anfrage absenden

Produktbeschreibung

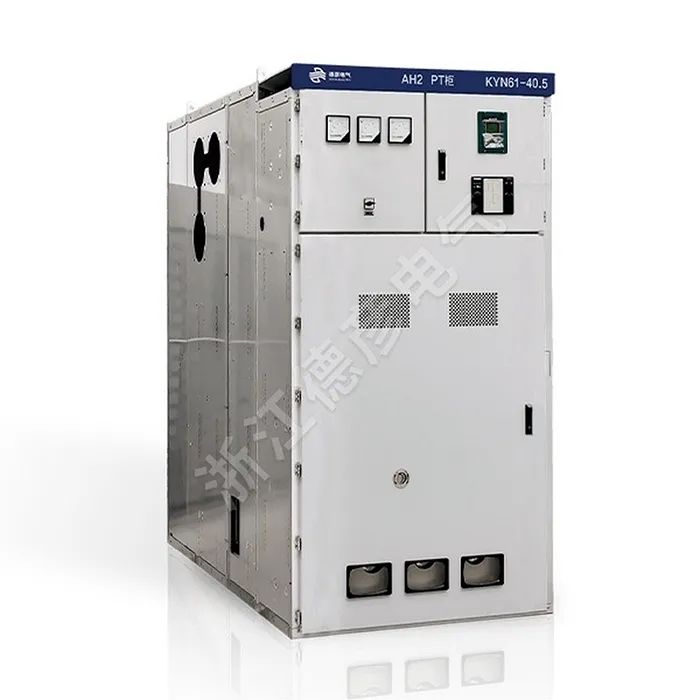

Bei der AC-Schaltanlage mit Metallverkleidung (im Folgenden als Schaltanlage bezeichnet) handelt es sich um eine komplette Innenverteilereinheit mit dreiphasigem Wechselstrom, 50 Hz und einer Nennspannung von 40,5 kV. Sie ist für den Empfang und die Verteilung elektrischer Energie in Kraftwerken, Umspannwerken sowie Industrie- und Bergbauunternehmen konzipiert. Die metallverkleidete ausziehbare AC-Schaltanlage übernimmt Funktionen wie Schaltkreissteuerung, Schutz und Überwachung und eignet sich auch für Standorte, die häufig in Betrieb sind. Die metallverkleidete ausziehbare AC-Schaltanlage entspricht den Standards GB/T11022-1999, GB3906-1991 und DL404-1997.

Produktparameter (Spezifikation)

Name	Einheit	Zahlenwert
Nennspannung	kV	40.5
Nennstrom	A	1250 1600 2000
Nennfrequenz	Hz	50
Bewerteter Kurzzeitstrom	KA	20 25 31.5
Bewerteter Spitzenstrom	KA	50 63 80
Nennfrequenzfestigkeit	KV	95/1min
Bewertete Blitzstoßfestigkeitsspannung	KV	185
Nennkurzschlussdauer	S	4
Schutzklasse		IP3X

Wichtige technische Parameter des Vakuum-Leistungsschalters

Name	Einheit	Zahlenwert
Nennspannung	KV	40.5
Nennfrequenz	HZ	50
Nennfrequenzfestigkeit	KV	95/1min
Bewertete Blitzstoßfestigkeitsspannung	KV	185
Nennstrom	A	1250 1600 2000
Bewerteter Kurzzeitstrom	KA	20 25 31.5
Bewerteter Kurzzeitausschaltstrom	KA	20 25 31.5
Bewerteter Spitzenstrom	KA	50 63 80
Nennkurzschlussdauer	MS	4
Öffnungszeit	MS	30 ≤ t≤ 60
Schließzeit	s	50 ≤ t≤ 100
Bewertete Kurzschluss-Ausschaltstromzyklen	Zweite	20
Mechanisches Leben	Zweite	10000
Schutzklasse		IP43

Produkteigenschaften und Anwendung

Vollständiger Panzerschutz

Ausziehbare Komponenten

Kompartimentiertes Design

Verbesserte Sicherheitsverriegelungen

Hohe Zuverlässigkeit und Flexibilität

Anwendungsseiten

◇ Kompakte Ortsnetzstationen

◇ Kleine Industrie- und Bergbauunternehmen

◇ Windkraftanlagen

◇ Hotels, Einkaufszentren, Bürogebäude, Einkaufszentren usw.

◇ C-Lastschalteinheit

◇ D-Direct-Kabelanschlusseinheit

◇ De-Direktkabelanschlusseinheit mit Erdungsschalter

◇ F-Lastschalter-Sicherungs-Kombinationseinheit

◇ V-Vakuum-Leistungsschaltereinheit

AC Metal-Clad Withdrawable Switchgear
