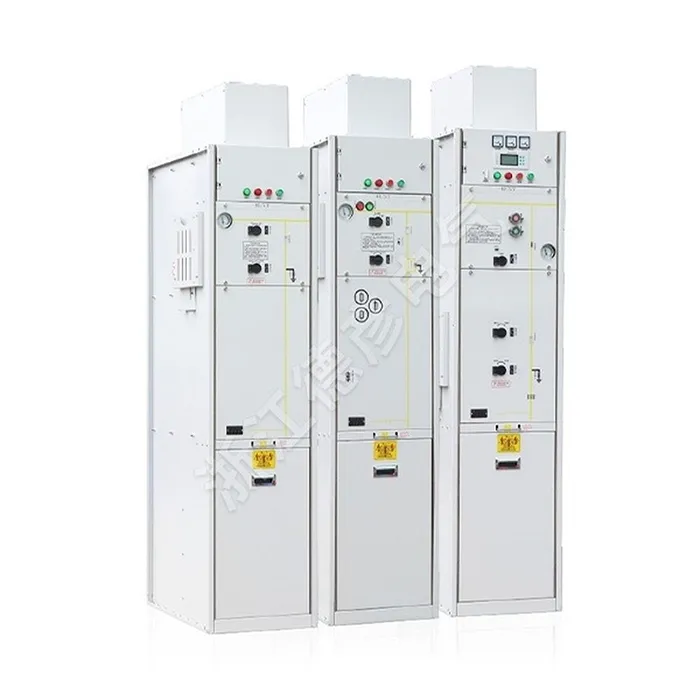

Ring-Haupteinheit-Schaltanlage

Deyan Electric ist ein professioneller Industrieelektrolieferant mit integrierter Forschung und Entwicklung, Produktion und Service. Die Ring Main Unit-Schaltanlage ist eine kompakte, abgedichtete Sekundärverteilereinheit für Mittelspannungsnetze. Es sorgt für eine zuverlässige Stromversorgung, indem es eine effiziente Lastschaltung und Fehlerisolierung in einer „Ring“-Konfiguration ermöglicht und so Ausfälle minimiert. Zu seinen Hauptmerkmalen gehören modularer Aufbau, SF6- oder Vakuumisolierung und erhöhte Sicherheit für städtische und industrielle Anwendungen.

Anfrage absenden

Produktbeschreibung

Die Produkteinführung der Ring-Hauptschaltanlage bietet 10 Standardkonfigurationsoptionen, die die Anwendungsanforderungen der meisten 36–40,5-kV-Verteilungsnetze erfüllen. Als kompakte Schaltanlage ermöglicht das XGN-40.5 nahezu beliebige Kombinationen ausgewählter Funktionseinheiten.

Die Ringhauptschaltanlage verfügt über Schnittstellen und Benutzeroberflächen und bietet eine komplette Schaltlösung für sekundäre Verteilungsnetze mit 36–40,5 kV.

Seine Gaskammer aus Edelstahl ist mit SF6-Gas gefüllt und dichtet alle stromführenden Teile und Schalter vollständig von der Außenumgebung ab. Dieses vollständig abgedichtete System schützt interne Schalter und alle stromführenden Teile vor externen Umweltveränderungen und gewährleistet so hohe Zuverlässigkeit, Personensicherheit und nahezu wartungsfreien Betrieb.

Produktparameter (Spezifikation)

● Wichtigste technische Parameter der Vakuumschaltanlage

Name	Einheit	Zahlenwert
Nennspannung	kV	40.5
Nennstrom	A	1250 1600 2000
Nennfrequenz	Hz	50
Bewerteter Kurzzeitstrom	KA	20 25 31.5
Bewerteter Spitzenstrom	KA	50 63 80
Nennfrequenzfestigkeit	KV	95/1min
Bewertete Blitzstoßfestigkeitsspannung	KV	185
Nennkurzschlussdauer	S	4
Schutzklasse		IP3X

● Wichtige technische Parameter des Vakuum-Leistungsschalters

Name	Einheit	Zahlenwert
Nennspannung	KV	40.5
Nennfrequenz	HZ	50
Nennfrequenzfestigkeit	KV	95/1min
Bewertete Blitzstoßfestigkeitsspannung	KV	185
Nennstrom	A	1250 1600 2000
Bewerteter Kurzzeitstrom	KA	20 25 31.5
Bewerteter Kurzzeitausschaltstrom	KA	20 25 31.5
Bewerteter Spitzenstrom	KA	50 63 80
Nennkurzschlussdauer	MS	4
Öffnungszeit	MS	30 ≤ t≤ 60
Schließzeit	s	50 ≤ t≤ 100
Bewertete Kurzschluss-Ausschaltstromzyklen	Zweite	20
Mechanisches Leben	Zweite	10000
Schutzklasse		IP43

Produkteigenschaften und Anwendung

Maximale Sicherheit und Personenschutz

Unübertroffene Zuverlässigkeit und Umweltbeständigkeit

Kompaktes und platzsparendes Design

Operative Flexibilität und Zukunftssicherheit

Anwendungsseiten

◇ Kompakte Ortsnetzstationen

◇ Kleine Industrie- und Bergbauunternehmen

◇ Windkraftanlagen

◇ Hotels, Einkaufszentren, Bürogebäude, Einkaufszentren usw.

◇ C-Lastschalteinheit

◇ D- Direktkabelverbindungseinheit

◇ De-Direktkabelanschlusseinheit mit Erdungsschalter

◇ F-Lastschalter-Sicherungs-Kombinationseinheit

◇ V-Vakuum-Leistungsschaltereinheit

Produktionsdetails

Ring Main Unit Switchgear
