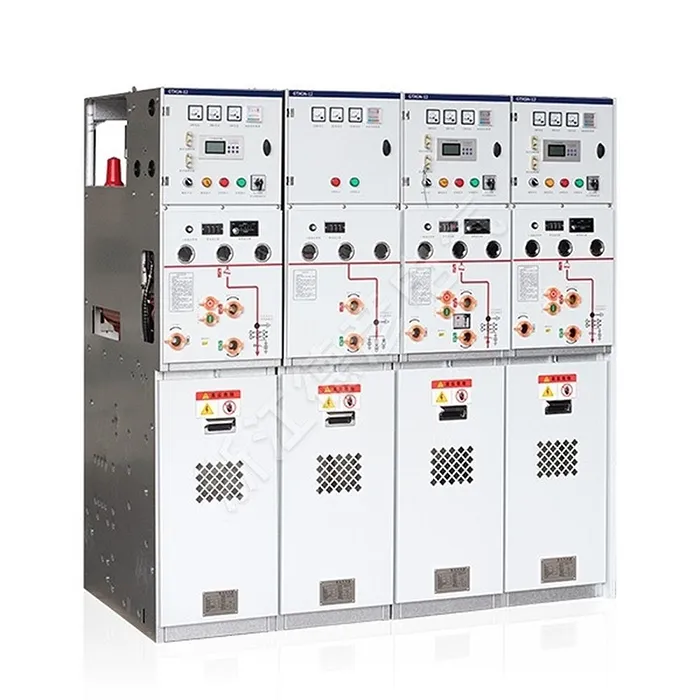

AC-metallisolierte Ringhauptschaltanlage

Deyan Electric ist ein professioneller Industrieelektrolieferant mit integrierter Forschung und Entwicklung, Produktion und Service. Die metallisolierte AC-Ringhauptschaltanlage ist eine kompakte, luftisolierte Einheit für die zuverlässige 10-12-kV-Sekundärstromverteilung. Es wurde für Ringleitungssysteme entwickelt und gewährleistet sicheres Lastschalten, Fehlerisolierung und kontinuierliche Stromversorgung. Sein robustes, modulares Design ermöglicht eine einfache Wartung und eignet sich ideal für städtische Netze, Industriegebiete und Gewerbekomplexe, die eine zuverlässige und kostengünstige Netzwerkleistung erfordern.

Anfrage absenden

Produktbeschreibung

Die metallisolierte AC-Ringhauptschaltanlage ist eine vollständig isolierte, abgedichtete und wartungsfreie Lösung. Diese Einheit integriert alle stromführenden Teile in einem einzigen Epoxidharz-Formblock und gewährleistet so absolute Immunität gegenüber rauen Umgebungen. Die zuverlässige Ringhaupteinheit ist ideal für verschiedene Anwendungen, von städtischen Netzen bis hin zu anspruchsvollen Standorten wie Tunneln und Flughäfen. Durch die kompakte und sichere Bauweise gewährleistet diese feststoffisolierte Schaltanlage Betriebssicherheit und Zuverlässigkeit.

Produktparameter (Spezifikation)

Projekt	Einheit	Parameter
Routine
Nennspannung	kV	12
Nennfrequenz	Hz	50
Netzfrequenzfestigkeitsspannung	kV/min	42/48
Blitzstoßspannung	kV	75/85
Bogendauer	S	≥0,5
IP-Schutzart für Komponenten (außer Messschränke)		IP67
Gehäuseschutzklasse		IP4X
Fachschutzbewertung		IP2X
Betriebsspannung der Stromversorgung	V	DC24、48、110、220
Betriebsspannung der Stromversorgung	V	AC110、220
Sammelschienensystem
Nennstrom	A	630(1250)
Bewerteter Kurzzeitstrom	kA/s	20/4(25/4)
Bewerteter Spitzenstrom	kA	50(63)
Bewerteter Spitzenstrom	kA	50
Lastschalteinheit
Nennstrom	A	630
Bewerteter Kurzschluss-Schließstrom	KA	50
Bewerteter Kurzzeitstrom	KA/S	20/4
Mechanische Lebensdauer des Lastschalters	Zweite
Elektrische Lebensdauer von Lastschaltern	zweite	E3
Teilentladung	Stk	≤5
Leistungsschaltereinheit
Nennstrom	A	630(1250)
Nenn-Kurzschluss-Ausschaltstrom	KA	20(25)

Projekt	Einheit	Parameter
Bewerteter Kurzschluss-Schließstrom	kA	50(63)
Bewerteter Kurzzeitstrom	kA/S	20/4(25/4)
Mechanische Lebensdauer von Leistungsschaltern	zweite	20000
Lebensdauer von Leistungsschaltern	zweite	E2
Bewerteter Betriebsablauf		0-0,3s-CO-180s-CO
Teilentladung	PC	≤5
Elektrische Lastschalter-Sicherungs-Kombination
Nennstrom (maximal)	A	200
Nenn-Kurzschluss-Ausschaltstrom	kA	31.5
Nennstrom (maximal)	KA	80
Teilentladung	PC	3150
Trennen Sie den Schalter
Nennstrom	A	630/1250
Bewerteter Kurzzeitstrom	KA	20/25
Bewertete Kurzzeitdauer	S	4
Bewerteter Spitzenstrom	kA	50/63
Mechanisches Leben	Zweite	3000
Erdungsschalter
Nennstrom	A	630/1250
Bewerteter Kurzzeitstrom	K	20/25
Bewertete Kurzzeitdauer	S	4
Bewerteter Spitzenstrom	k	50/63
Nenn-Kurzschluss-Schließstrom (Spitze)	KA	50
Bewertete Kurzschluss-Schließstromzyklen	Zweite	2
Mechanisches Leben	Zweite	3000

Produkteigenschaften und Anwendung

Anwendungsseiten

Solide Isolierung für mehr Sicherheit und Umweltfreundlichkeit

Kompaktes und platzsparendes Design

Höchst zuverlässig unter widrigen Bedingungen

Wartungsfreier Betrieb

Flexible und erweiterbare Konfiguration

◇ Kompakte Ortsnetzstationen

◇ Kleine Industrie- und Bergbauunternehmen

◇ Windkraftanlagen

◇ Hotels, Einkaufszentren, Bürogebäude, Einkaufszentren usw.

◇ C-Lastschalteinheit

◇ D-Direct-Kabelanschlusseinheit

◇ De-Direktkabelanschlusseinheit mit Erdungsschalter

◇ F-Lastschalter-Sicherungs-Kombinationseinheit

◇ V-Vakuum-Leistungsschaltereinheit

AC Metal-Insulated Ring Main Switchgear
