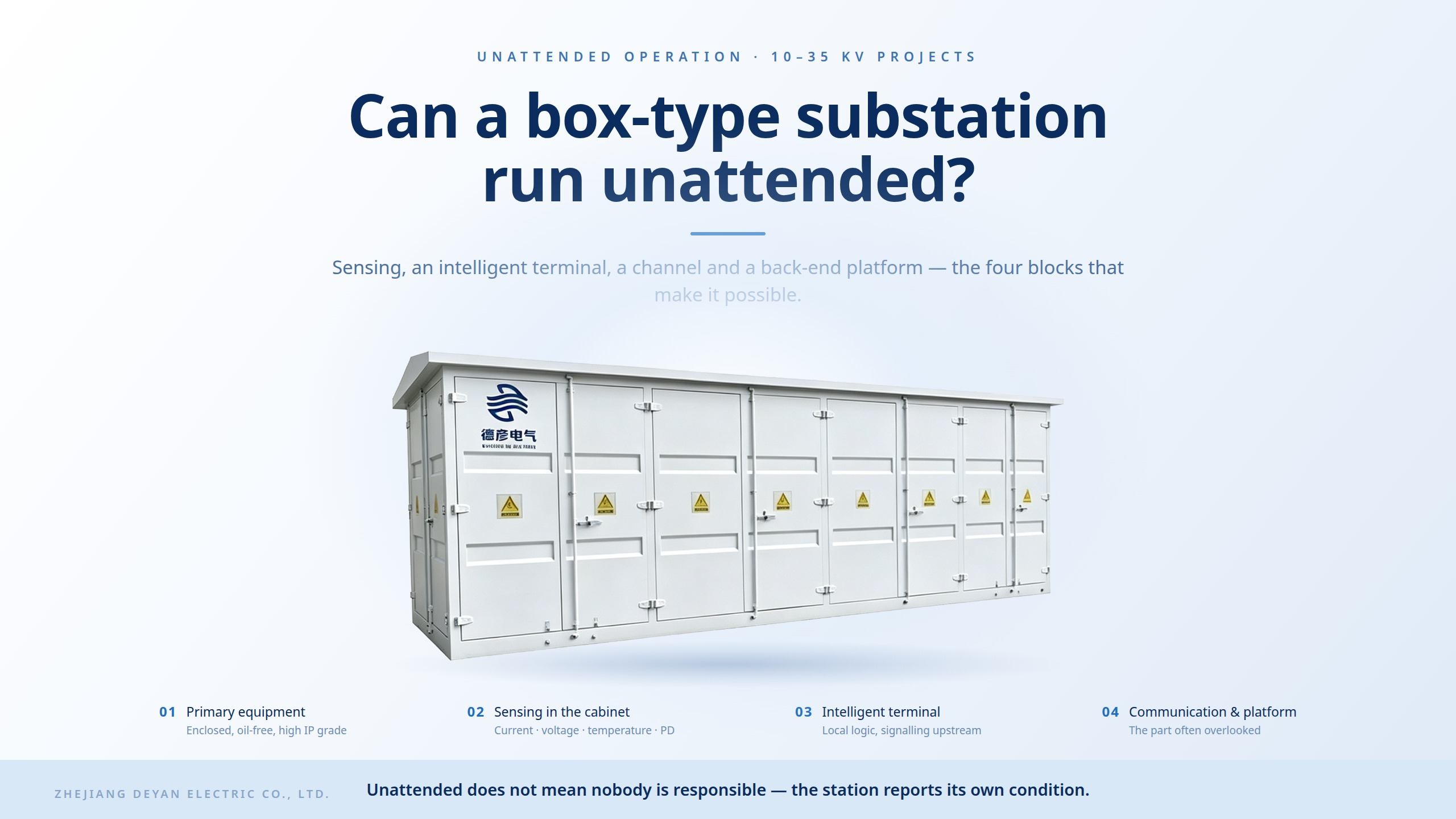

Kann eine kastenförmige Umspannstation unbeaufsichtigt betrieben werden?

Von Verteilerräumen und kompakten Umspannwerken wird zunehmend erwartet, dass sie ohne einen ständigen Bediener vor Ort funktionieren. Die Frage ist nicht mehr, ob die Ausrüstung das kann, sondern was die Station um sich herum braucht – Sensorik, ein intelligentes Terminal, einen Kommunikationskanal und eine Back-End-Plattform, alles von Anfang an geplant. Eine Station, die nur auf dem Papier „intelligent“ ist, muss dennoch täglich besucht werden.

I. Was unbeaufsichtigter Betrieb eigentlich bedeutet

Unbeaufsichtigt bedeutet nicht, dass niemand dafür verantwortlich ist. Dies bedeutet, dass die Station ihren eigenen Zustand meldet: Echtzeit-Fern-Upload von Betriebsdaten, automatische Fehleralarmierung und -ortung, ferngesteuerte Schließ- und Öffnungssteuerung und Frühwarnung bei anormalen Zuständen wie Überhitzung der Verbindungsstellen, internen Isolationsfehlern oder niedrigem Gasdruck bei gasisolierten Modellen. Das Betriebspersonal führt dann geplante Inspektionen und Wartungsarbeiten durch, anstatt vor Ort zu sitzen – genau aus diesem Grund ist dieses Modell zu einer gängigen Anforderung bei der Sanierung städtischer Netze, der Parkverteilung, Photovoltaik- und Energiespeicherstationen sowie Schienenverkehrsprojekten geworden.

II. Die vier Bausteine

1. Primäre Ausrüstung, die ohne tägliche Aufmerksamkeit überlebt

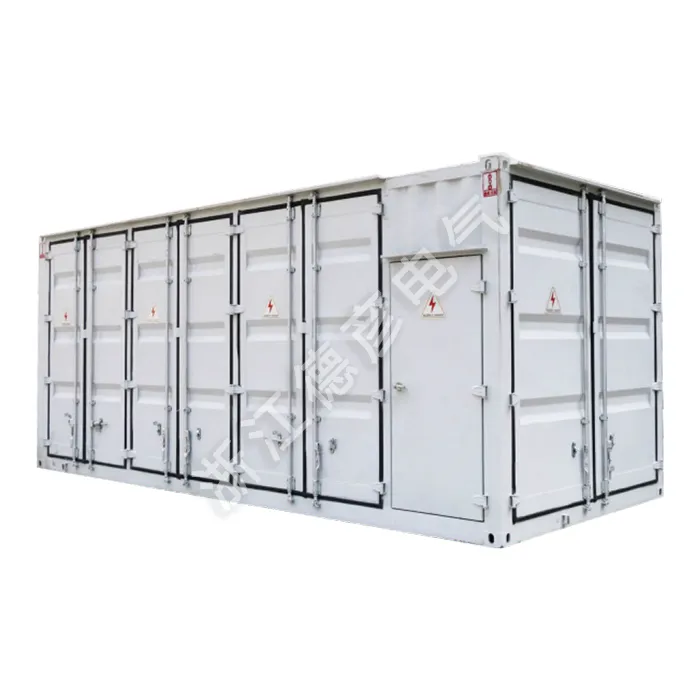

Der vollständig geschlossene, ölfreie Betrieb der gesamten Station und ein hoher Schutzgrad halten Regen, Staub, Feuchtigkeit und Salznebel von der Küste fern. Kastenförmige Umspannwerke, die mit Aluminium-Zink-Stahlblechschränken und Containerfertigungstechniken gebaut sind, bieten außerdem vollständige Einhausung und Mobilität, sodass die Station verlegt werden kann, wenn sich das Projektlayout ändert.

2. Erfassung im Inneren des Schranks

Strom- und Spannungssensoren, Temperaturerfassungseinheiten und Teilentladungsüberwachungseinheiten sind in die Primärausrüstung integriert; gasisolierte Modelle überwachen zusätzlich den Gaskammerdruck.

3. Ein intelligentes Terminal als lokale Verarbeitungseinheit

Ein externes intelligentes Verteilerterminal sammelt die Signale, führt lokale Logik aus und kommuniziert mit dem Back-End-System.

4. Kommunikation und eine Back-End-Plattform

Datenupload, Alarmierung und Fernschaltsteuerung erfordern einen Kommunikationskanal und eine Überwachungsplattform auf Kundenseite. Dieser Teil wird am häufigsten übersehen, wenn die Ausrüstung getrennt vom Automatisierungssystem beschafft wird.

III. Was sich durch die Primär-Sekundär-Integration ändert

Herkömmliche Schränke erfüllen nur primäre Schaltfunktionen und passen sich nicht an neuartige Stromversorgungssysteme an. Bei der Primär-Sekundär-Integration werden Sensoren und Überwachungseinheiten in den Schrank integriert und mit einem externen intelligenten Verteilerterminal abgeglichen, sodass das Gesamtsystem einen Echtzeit-Ferndaten-Upload, eine automatische Fehlerortung, Berichterstellung und Segmentisolierung, eine ferngesteuerte Schließ- und Öffnungssteuerung sowie eine Frühwarnung vor Verbindungsüberhitzung und internen Isolationsfehlern realisieren kann. Es ist der praktische Träger für die Verteilungsautomatisierung und lässt sich weitgehend mit neuen Umspannwerken und intelligenten städtischen Stromverteilungsnetzen kombinieren.

Notiz:Intelligente Verteilerterminals und Überwachungskomponenten sind zugekaufte Zusatzteile. Deyan Electric ist für die Schrankkonstruktion, die Montage der Primärausrüstung, die Verkabelungsintegration und die Gesamtinbetriebnahme vor der Auslieferung verantwortlich.

IV. Was Sie vor der Angabe bestätigen müssen

Definieren Sie zunächst die Funktionsliste – welche Signale überwacht werden müssen und welche Vorgänge fernsteuerbar sein müssen – und bestellen Sie nicht einfach einen „intelligenten Schrank“. Bestätigen Sie die Kommunikationsbedingungen der Site und die Back-End-Plattform des Kunden. Überprüfen Sie die Umgebungsbedingungen, einschließlich Installation im Innen- oder Außenbereich, Feuchtigkeit, Staub, Salznebel, erforderliche Schutzart und alle Anforderungen für ölfreien Betrieb oder umweltfreundliche Gasisolierung. Überprüfen Sie die elektrischen Parameter: Nennspannung im Bereich von 10–35 kV, Nennstrom, Kurzschlussausschaltstrom, Transformatorkapazität und Koordination der Schutzeinstellungen zwischen oberen und unteren Schaltern. Erhalten Sie abschließend gültige Typprüfberichte und Qualifizierungsdokumente, halten Sie das Schema innerhalb stabiler, massenproduzierbarer Schrankmodelle und ziehen Sie eine klare Grenze zwischen den gelieferten Schränken und den separat erworbenen intelligenten Komponenten.
