Welche Spannungsebene-Ringhaupteinheit sollte für Verteilungs-EPC-Projekte ausgewählt werden?

In verschiedenen allgemeinen EPC-Verteilungsprojekten fungiert die Ring Main Unit (RMU) als zentrale Hochspannungskomponente von Paket-Umspannwerken und Kasten-Umspannwerken. Die Auswahl des Spannungsniveaus bestimmt direkt die Stabilität, Konformität und Projektkosten der gesamten Stromverteilungslösung und ist auch ein wichtiges technisches Anliegen der EPC-Beschaffungsingenieure in der Vorentwurfsphase. Viele EPC-Generalunternehmer stellen in der frühen Anfragephase die Frage: Welche Ringkabelanlage auf Spannungsebene sollte für EPC-Verteilungsprojekte ausgewählt werden?

Befindet sich in Yueqing, Zhejiang,Zhejiang Deyan Electric Co., Ltd.ist auf die Forschung und Entwicklung sowie die Herstellung von Mittelspannungs-Stromverteilungsgeräten spezialisiert. Wir liefern IEC-konforme SF6-gasisolierte und umweltfreundliche feststoffisolierte Ringkabelanlagen, Paketkasten-Umspannwerke im europäischen Stil, vorgefertigte Kabinen-Umspannwerke und ein komplettes Sortiment an Stromverteilungsgeräten. Wir betreuen seit langem globale EPC-Generalunternehmerkunden und bieten maßgeschneiderte RMU-Auswahllösungen für verschiedene Vertriebsprojekte.

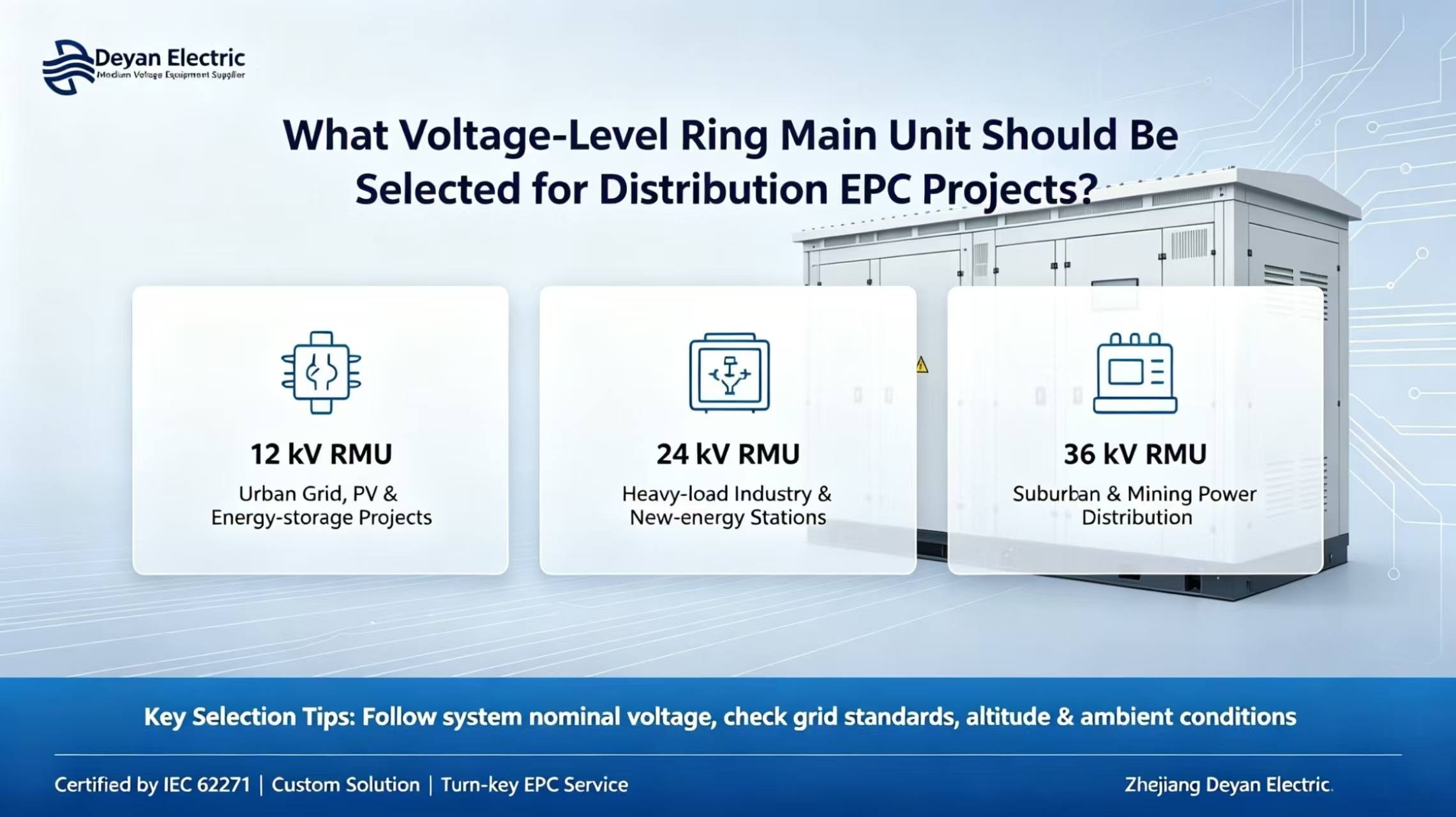

Referenz für die Auswahl des Spannungsniveaus der Mainstream-Ring-Haupteinheit in Verteilungs-EPC-Projekten

12 kV (10-kV-System)

Die 12-kV-Ringleitungsanlage ist das gängige Modell, das in globalen EPC-Verteilungsprojekten weit verbreitet ist. Es wird umfassend bei der Sanierung städtischer Verteilungsnetze, der Stromverteilung in Industrieparks, der Anbindung von PV- und Energiespeichernetzen sowie bei kleinen bis mittelgroßen Umspannwerken eingesetzt. Diese RMU zeichnet sich durch hohe Modularität und kontrollierbare Kosten aus und passt zu den meisten herkömmlichen Ringstromversorgungsarchitekturen mit Kurzschlussstromoptionen von 20 kA / 25 kA. Es ist auch die am häufigsten nachgefragte Spezifikation für EPC-Projekte.

24 kV

24-kV-Ringkabelanlagen werden vor allem in Industriegebieten mit größeren Lasten und längeren Stromübertragungsentfernungen sowie in Sammelstationen für neue Energie eingesetzt. Im Vergleich zur 12-kV-Lösung reduziert es Leitungsverluste und senkt die Investition in Kabelquerschnitte, wodurch es sich für EPC-Generalunternehmerprojekte mit großer Kapazität eignet. Es erfordert höhere Isolationsgrade der Geräte und eine verstärkte Schrankkonstruktion und die Gesamtkosten sind höher als die einer 12-kV-Ringleitungseinheit.

36 kV (33 kV-System)

36-kV-Ringleitungsanlagen werden für Fernverteilungsnetze in Vorstädten, große Bergbaugebiete und EPC-Werke für die Fernstromversorgung eingesetzt. Sie fallen in die Kategorie der Mittel- und Hochspannungsverteilung, werden im Allgemeinen zusammen mit Umspannwerken mit großer Kapazität eingesetzt und stellen höhere Anforderungen an Isolierung, Störlichtbogenschutz und Werksabnahmeprüfung (FAT).

Kernauswahlprinzip:Die Nennspannung der Ringleitungseinheit muss anhand der Nennsystemspannung des Projekts und nicht nur anhand der Transformatorkapazität ermittelt werden. EPC-Kunden müssen zunächst die örtlichen Netzstandards, die Kurzschlussparameter des Systems, die Höhe des Projekts sowie die Umgebungstemperatur- und Luftfeuchtigkeitsbedingungen bestätigen, bevor sie die Nennspannung der Ringhaupteinheit festlegen.

Zusätzliche Überlegungen zur Auswahl der Ausrüstung für EPC-Projekte

Neben der Spannungsebene müssen EPC-Generalunternehmer beim Kauf von Ringleitungseinheiten auch auf Produktstandards, Anpassungsfähigkeit an die Umwelt und die Fähigkeit zur Komplettlieferung achten:

Zertifizierungsanforderungen:Die Produkte müssen den internationalen Normen der IEC 62271-Reihe entsprechen. Um die Überprüfung der Projektzeichnung und die Werksabnahmeprüfung zu unterstützen, müssen vollständige Sätze von Typprüfberichten und CE-Zertifikaten verfügbar sein.

Umweltanpassungsfähigkeit:Zur Anpassung an komplexe Betriebsbedingungen wie hohe Temperaturen, hohe Luftfeuchtigkeit und große Höhen sind kundenspezifische Anpassungen für die Schutzart IP54 im Außenbereich, Temperaturkontrollsysteme gegen Kondensation und Korrosionsschutzbeschichtungen für Küstengebiete möglich.

Komplettset unterstützende Lösungen:Deyan Electric kann sowohl eigenständige Ringhaupteinheiten als auch schlüsselfertige Lösungen integrierter Umspannwerke liefern, die RMUs, Transformatoren und Niederspannungsschränke kombinieren. Durch die Lieferung aus einer Hand werden die Kommunikationskosten für EPC-Kunden gesenkt, die durch die Mehrparteienbeschaffung und die Koordination bei der Inbetriebnahme entstehen.

Intelligentes Upgrade:Die intelligenten FTU-Terminals sind optional zur Realisierung von Fehlerortungs- und Fernüberwachungsfunktionen und eignen sich für EPC-Projekte von intelligenten Verteilungsnetzen und der Anbindung neuer Energienetze.

Abschluss

Die Auswahl des Spannungspegels ist der Hauptschritt bei der Definition der Spezifikation für die Ringleitungseinheit. Eine unsachgemäße Auswahl kann schwerwiegende Risiken wie mangelnde Netzakzeptanz, Geräteüberlastung und Projektverzögerungen mit sich bringen. Mit einem professionellen Elektrotechnik-Team kann Zhejiang Deyan Electric Co., Ltd. Dienstleistungen zur Spannungsauswahl von Ringleitungen und zum Entwurf von Primärsystemen auf der Grundlage von EPC-Projektzeichnungen und lokalen Netzspezifikationen anbieten. Die ODM-Anpassung wird unterstützt, um stabile und zuverlässige Mittelspannungs-Stromverteilungslösungen für globale EPC-Verteilungsprojekte bereitzustellen.
