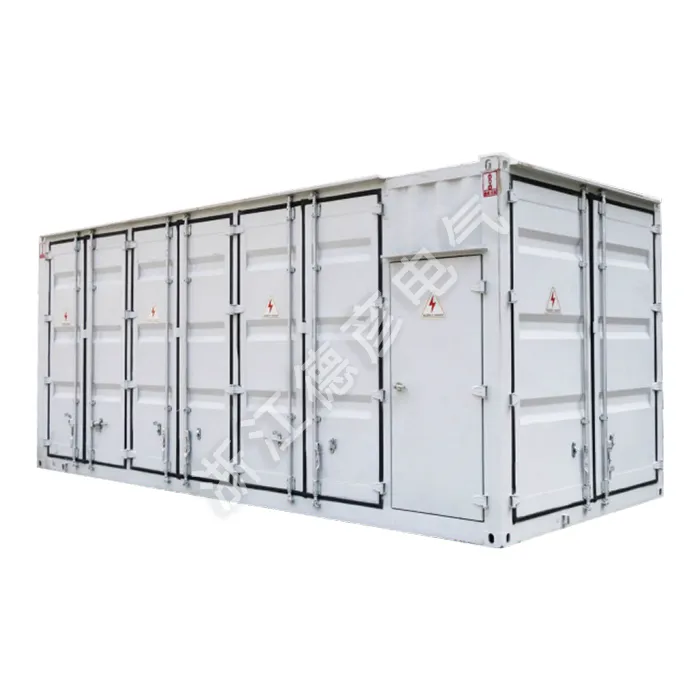

Vorgefertigte Umspannstation in Kabinenbauweise

Deyan Electric ist ein professioneller Lieferant mit umfassender Erfahrung in der Herstellung von industriellen Elektrogeräten. Die vorgefertigte Kabinen-Umspannstation ist eine kompakte, vollständig integrierte Energielösung, die für die Spannungsklasse 40,5 kV ausgelegt ist. Diese robuste, wetterfeste Einheit vereint Hochspannungsschaltanlage, Transformator und Niederspannungsverteilung in einem einzigen, vormontierten Gehäuse. Es gewährleistet zuverlässige Leistung, erhöhte Sicherheit und ist ideal für den schnellen Einsatz in Industrie-, Bergbau- und Versorgungsanwendungen, die eine robuste Mittelspannungsverteilung erfordern.

Anfrage absenden

Produktbeschreibung

Das vorgefertigte Kabinen-Umspannwerk wird seit den 1980er-Jahren in Übersee in großem Umfang eingesetzt. Beispiele hierfür sind vollständig modulare 33-kV-Umspannwerke in den USA, 66-kV-Umspannwerke in Japan und die Containergehäuse von ABB, die im Nahen Osten weit verbreitet sind.

In China werden häufig kastenförmige 35-kV- und 10-kV-Umspannwerke sowie Container-SVG, Gleichstrom-Enteisungssysteme und modulare PV-Wechselrichter eingesetzt. Im Jahr 2013 initiierte die State Grid Corporation Demonstrationen intelligenter Umspannwerke nach dem Prinzip „standardisiertes Design, Fabrikproduktion, modulare Konstruktion und mechanisierte Installation“ und ersetzte traditionelle Gebäude durch vorgefertigte Module. Beispiele für diesen Ansatz sind Projekte wie die 220-kV-AIS-Umspannwerke Chongqing Dashishi und 110-kV-AIS-Umspannwerke Hubei Future City.

Diese Entwicklungen der vorgefertigten Kabinen-Umspannstation haben wertvolle Erfahrungen gesammelt und Innovationen in der Herstellung von Haushaltsgeräten vorangetrieben. Unser Unternehmen ist auf die Entwicklung und Herstellung einer Reihe von Containerlösungen spezialisiert, darunter funktionale Gerätegehäuse, modulare Gebäude, Standard- und Speziallogistikcontainer sowie zugehörige Komponenten und Zubehör.

Produktparameter (Spezifikation)

Kategorie	Parameter	Typischer Wert/Spezifikation
Hochspannungsseite (HV).	Nennspannung	40,5 kV
	Nennfrequenz	50 Hz / 60 Hz
	Nennstrom	1250 A, 1600 A, 2000 A (oder kundenspezifisch)
	Bewerteter Kurzzeitstrom	25 kA / 4 s
	Blitzstoßfestigkeit	185 kV
	Spannungsfestigkeit bei Netzfrequenz	95 kV / 1 Min
Transformator	Nennkapazität	1000 kVA - 10000 kVA (anpassbar)
	Spannungsverhältnis	35 kV ± 2×2,5 % / 10,5 kV (oder 0,4 kV)
	Wicklungsanschluss	Dyn11 (gemeinsam)
	Typ	In Öl getaucht oder trocken
Niederspannungsseite (LV).	Nennspannung	0,4 kV / 0,69 kV
	Nennstrom (Hauptsammelschiene)	Bis zu 5000 A
	Bewerteter Kurzzeitstrom	50 kA / 1 s
	Eingehende/ausgehende Leistungsschalter	ACB / MCCB
Kabinengehäuse	Struktur	Vorgefertigter modularer Stahl
	Schutzart (IP-Code)	IP43 oder höher
	Wärmemanagement	Natürliche Belüftung, Zwangsbelüftung oder Klimaanlage
	Lebensdauer	> 30 Jahre
Standards und Sicherheit	Anwendbare Standards	IEC 62271, GB/T 17467 usw.
Standards und Sicherheit	Feuerleistung	Flammhemmende Materialien und feuerfeste Trennwände

Produkteigenschaften und Anwendung

Integriertes „Plug-and-Play“-Design

Robustes und wetterfestes Kabinengehäuse

Erhöhte Sicherheit durch getrennte Fächer

Optimiert für einfache Wartung und Flexibilität

Im Werk auf garantierte Zuverlässigkeit getestet

Prefabricated Cabin-Type Substation
