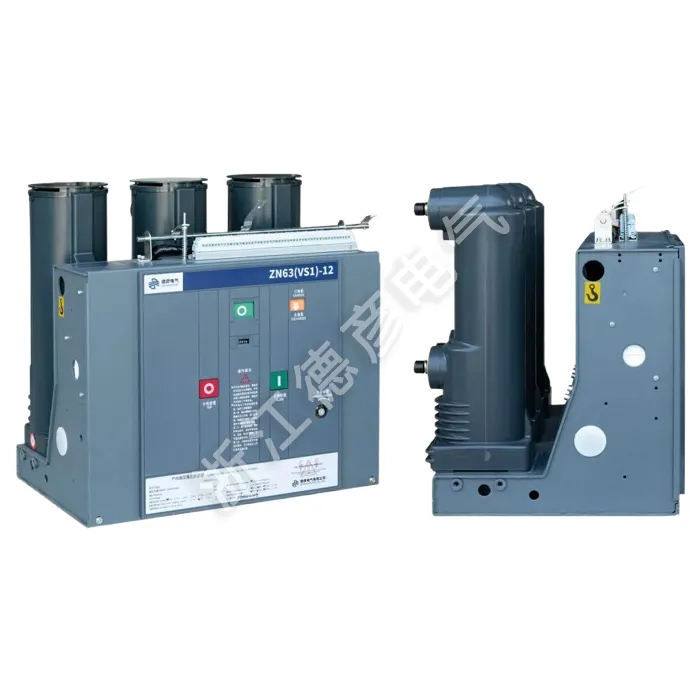

Fest installierter Hochspannungs-Vakuum-Leistungsschalter für den Innenbereich

Deyan Electric ist ein professioneller Lieferant mit umfassender Erfahrung in der Herstellung von industriellen Elektrogeräten. Der feste Hochspannungs-Vakuum-Leistungsschalter für den Innenbereich ist für 12-kV-Systeme konzipiert. Durch den Einsatz fortschrittlicher Vakuumunterbrechungstechnologie gewährleistet es eine zuverlässige Stromunterbrechung, minimalen Wartungsaufwand und erhöhte Sicherheit. Es ist kompakt und vielseitig und eignet sich ideal für die Stromverteilung und den Schutz in verschiedenen Industrie- und Versorgungsanwendungen.

Anfrage absenden

Produktbeschreibung

Der feste Vakuum-Leistungsschalter für den Innenbereich ist eine dreiphasige AC-Schaltanlage mit 50 Hz und 12 kV für den Innenbereich. Es eignet sich zur Steuerung und zum Schutz von Industrieunternehmen, Kraftwerken, Umspannwerken und elektrischen Anlagen und eignet sich für häufige Einsatzorte. Der Antriebsmechanismus und das Leistungsschaltergehäuse sind integriert. Es kann als feste Einbaueinheit konzipiert sein oder mit einem eigenen Betätigungsmechanismus ausgestattet werden, um eine Schubladeneinheit für den Einsatz zu bilden. Der Hauptstromkreisteil des festen Vakuum-Leistungsschalters für den Innenbereich kann einen integrierten verfestigten Anschlusspol übernehmen, um eine Miniaturisierung, hohe Zuverlässigkeit und Wartungsfreiheit des Leistungsschalters zu erreichen. Es kann mit mittelmontierten Schubladen-Schaltschränken vom Typ KYN28-12(GZS) ausgestattet werden, und der feste Typ kann auch in XGN-Schaltschränken mit festem Typ verwendet werden.

Produktparameter (Spezifikation)

Seriennummer	Name		Einheit	Daten
1	Nennspannung		kV	12
2	Maximale Betriebsspannung		KV	12
3	Nennstrom		A	630 1250	630 1250 1600 2000 2500 3150		1250 1600 2000 2500 3150 4000
4	Bemessungs-Kurzschlussausschaltstrom (Bemessungsstrom für thermische Stabilität – RMS)		KA	20/25	31.5		40
5	Nenn-Kurzschluss-Schließstrom (Spitze)		KA	50/63	80		100
6	Nenn-Spitzenstromfestigkeit (Nennstrom für dynamische Stabilität – Spitze)		KA	50/63	80		100
7	4S-bewerteter Kurzschlussstrom		KA	20/25	31.5		20/25
8	Bewerteter Isolationsgrad	Arbeitsspannungsfestigkeit (vor und nach der Nennunterbrechung)/1 Minute Netzfrequenz-Spannungsfestigkeit	KV	Boden 42 (Pause 48)
		Spannungsfestigkeit (vor und nach der Nennunterbrechung) / Spitzennennspannung für Blitzimpulse		Boden 75 (Pause 85)
9	Bewertete thermische Stabilitätszeit		S	4
10	Bewerteter Betriebsablauf			Separat -0,3S - Kombiniert -180S - Kombiniert
11	Mechanisches Leben		Zweite	20000
12	Nennkurzschluss-Ausschaltstrom, Anzahl der Unterbrechungen		Zweite	50
13	Nennschließspannung des Antriebsmechanismus (DC)		v	AC、DC 110.220
14	Nennöffnungsspannung des Antriebsmechanismus (DC)		v	AC、DC 110.220
15	Kontaktlücke		mm	11±1
16	Überhub (Kontaktfederkompressionslänge)		mm	3,5 ± 0,5
17	Dreiphasige Schließ- und Öffnungszeit		MS	≤2
18	Kontaktprellzeit beim Schließen		MS	≤2
19	Durchschnittliche Auslösegeschwindigkeit		MS	0,9~1,2
	Durchschnittliche Schließgeschwindigkeit		MS	0,5-~0,8
20	Öffnungszeit	Bei maximaler Betriebsspannung	S	≤0,05
21		Bei minimaler Betriebsspannung		≤0,08
22	Schließzeit		S	0.1
23	Widerstand jedes Phasenhauptstromkreises		μΩ	630 ≤50		1250 ≤ 45
24	Zulässige kumulative Verschleißdicke für bewegliche und stationäre Kontakte		mm	3

Produkteigenschaften und Anwendung

Erweiterte Vakuumunterbrechung

Festes und kompaktes Design

Hohe Sicherheit und Zuverlässigkeit

Federbetätigungsmechanismus

Vielfältiges Anwendungsspektrum

◇ Kompakte Ortsnetzstationen

◇ Kleine Industrie- und Bergbauunternehmen

◇ Windkraftanlagen

◇ Hotels, Einkaufszentren, Bürogebäude, Einkaufszentren usw.

◇ C-Lastschalteinheit

◇ D-Direct-Kabelanschlusseinheit

◇ De-Direktkabelanschlusseinheit mit Erdungsschalter

◇ F-Lastschalter-Sicherungs-Kombinationseinheit

◇ V-Vakuum-Leistungsschaltereinheit
