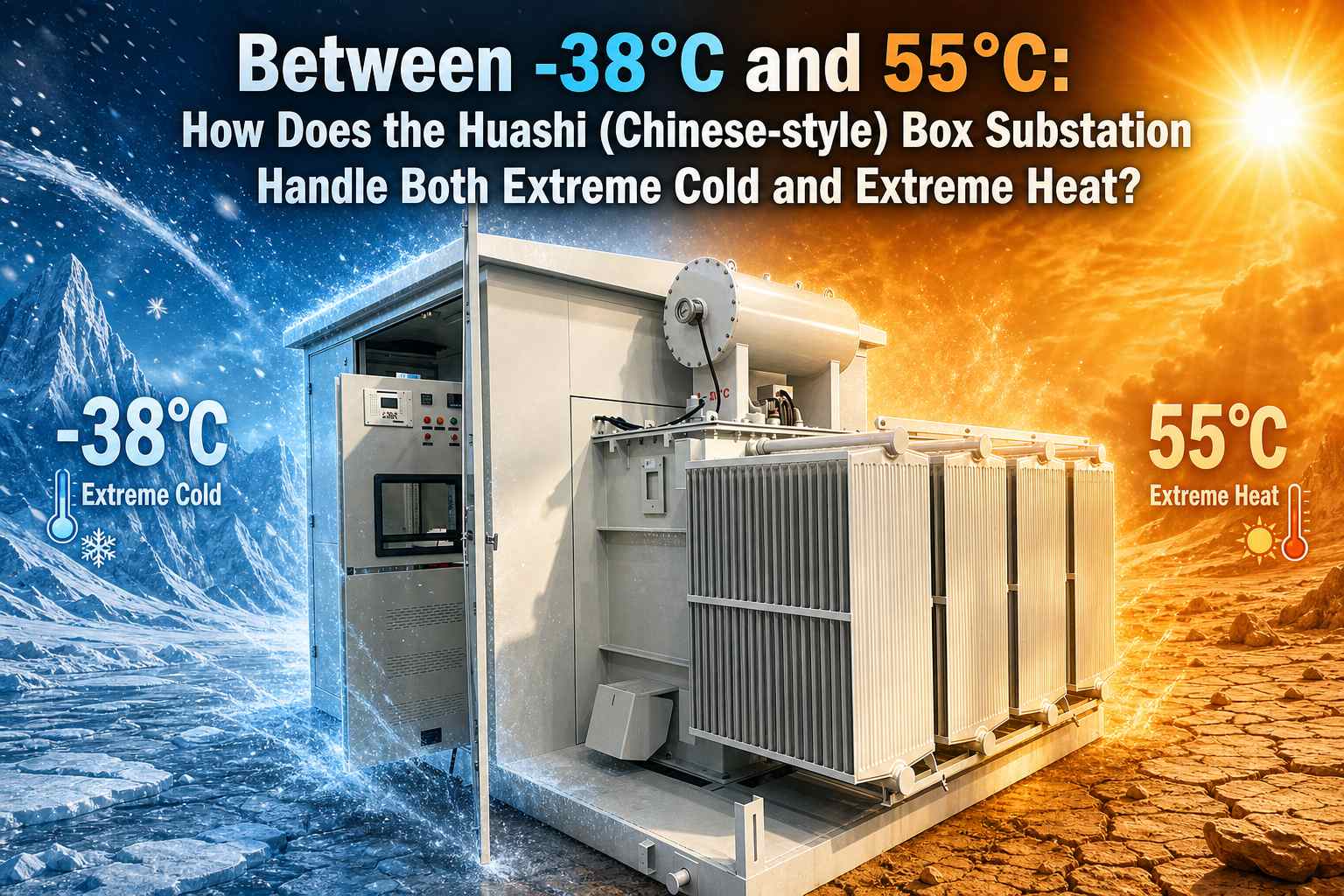

Zwischen -38 °C und 55 °C: Wie funktioniert die Huashi-Box-Umspannstation (im chinesischen Stil)?

An Standorten für neue Energieprojekte in Übersee, etwa in der zentralasiatischen Gobi, im Fernen Osten Russlands und in afrikanischen Wüsten, sind die Anlagen das ganze Jahr über enormen Temperaturunterschieden ausgesetzt: Im Winter sinken die Temperaturen auf -38 °C, während die Oberflächentemperaturen im Sommer auf 55 °C ansteigen. Unter solchen Bedingungen sind herkömmliche Umspannwerke sehr anfällig für Ausfälle, einschließlich Ölverfestigung bei niedriger Temperatur, Blockierung des Schaltmechanismus, Überlastauslösung bei hoher Temperatur und beschleunigter Alterung der Isolierung – was sich direkt auf die kontinuierliche Stromerzeugung von Photovoltaik- und Windkraftanlagen auswirkt.Zhejiang Deyan Electric Co., Ltd.hat sein Umspannwerk im chinesischen Stil für komplexe Betriebsbedingungen in Übersee optimiert und aufgerüstet, um einen stabilen und kontinuierlichen Betrieb über einen weiten Temperaturbereich von -38 °C bis 55 °C zu erreichen und zuverlässige vorgefertigte Stromverteilungslösungen für globale EPC-Auftragnehmer und neue Energiestationskunden bereitzustellen.

Was das Umspannwerk im chinesischen Stil von traditionellen Umspannwerken im europäischen Stil unterscheidet, ist sein Kernmerkmal: Der Transformatorkörper ist außen montiert, wobei die Kühlkörper direkt der Luft ausgesetzt sind und auf eine natürliche Belüftung zur Wärmeableitung angewiesen sind. Dies verleiht ihm von Natur aus ein hervorragendes Wärmeableitungspotenzial, was den grundlegenden Vorteil für die Anpassung an Hochtemperaturszenarien darstellt. Aufbauend auf dieser strukturellen Grundlage hat Deyan Electric spezielle, maßgeschneiderte Designs entwickelt, die auf die beiden Hauptprobleme extremer Kälte und extremer Hitze abzielen und die durch massive Temperaturunterschiede verursachten Herausforderungen beim Anlagenbetrieb auf einmal lösen.

Betriebsbedingungen bei hohen Temperaturen von 55 °C: Verbesserte Wärmeableitung, keine Auslösung bei hohen Temperaturen

In Wüstenprojekten im Nahen Osten und in Afrika können die Umgebungstemperaturen bis zu 55 °C erreichen. Durch Sonneneinstrahlung in Kombination mit der Wärmeerzeugung durch Transformatoren sind herkömmliche Umspannwerke sehr anfällig für Übertemperaturschutz und Leistungsminderung. Das Deyan-Umspannwerk im chinesischen Stil verfügt über eine außen montierte offene Kühlerstruktur, die die natürliche Konvektionskühlung voll ausnutzt und die Abhängigkeit von anfälligen Komponenten wie Lüftern verringert.

Die Gehäuseschale besteht aus einer UV-beständigen, mit Fluorkohlenstoff beschichteten, witterungsbeständigen Stahlplatte, um intensiver Sonneneinstrahlung zu widerstehen und den internen Wärmestau zu reduzieren. Die Hochspannungs- und Niederspannungsfächer sind mit einem intelligenten, temperaturgesteuerten Abluftsystem ausgestattet, das automatisch die Zwangsbelüftung aktiviert, wenn die Temperaturen einen festgelegten Schwellenwert erreichen, kombiniert mit Staubfiltersieben, um Wärmeableitung und Sandschutz auszugleichen. Bei allen internen Komponenten handelt es sich um Hochtemperaturteile in Industriequalität, und die Isoliermaterialien verfügen über einen ausreichenden Temperaturanstiegsspielraum, wodurch eine stabile Nennleistungsleistung bei 55 °C aufrechterhalten und Stationsabschaltungen aufgrund einer Überhitzung der Umspannstation verhindert werden.

Extrem kalte Betriebsbedingungen von -38 °C: Frostschutzmittel bei niedrigen Temperaturen, das einen zuverlässigen Start gewährleistet

Wenn die Umgebungstemperatur auf -38 °C sinkt, steigt die Viskosität herkömmlicher Transformatorenöle stark an und es kann sogar zur Ausfällung von Wachs kommen. Schalterdichtungen werden bei niedrigen Temperaturen spröde und in Schaltschränken kommt es zu Kondensation und Gefrieren, sodass sich die Geräte nicht mehr schließen lassen.

Für Projekte mit hoher Kälte wählt Deyan naphthenisches Transformatorenöl mit niedrigem Fließpunkt, das bei niedrigen Temperaturen eine gute Fließfähigkeit beibehält. Die Hochspannungs- und Niederspannungsbereiche der Unterstation sind mit einem integrierten intelligenten Heiz- und Antikondensations-Entfeuchtungsmodul ausgestattet, das die Heizung automatisch aktiviert, wenn die Temperaturen unter einen eingestellten Wert fallen, und so die Betriebstemperatur der Steuer- und Schutzkreise aufrechterhält.

Die Gehäuseabdichtung besteht aus kältebeständigen Dichtungsstreifen aus Silikonkautschuk, um Aushärtung und Rissbildung bei niedrigen Temperaturen sowie das Eindringen von Feuchtigkeit, Eis und Schnee zu verhindern. Die Schalenstruktur wurde einer Schlagprüfung bei niedrigen Temperaturen unterzogen, ohne dass die Gefahr eines Sprödbruchs in extrem kalten Umgebungen besteht. Dies gewährleistet eine reibungslose Inbetriebnahme bei -38 °C und passt sich an Windkraft- und Photovoltaikprojekte in Zentralasien und Sibirien an.

Anpassung an mehrere Szenarien, Einhaltung von Projektstandards im Ausland

Das Umspannwerk im chinesischen Stil von Zhejiang Deyan Electric verfügt über einen Hochspannungsraum, einen Niederspannungsraum und einen außen montierten Öltransformator. Es verfügt über eine kompakte Struktur und eine geringere Stellfläche, was das Heben vor Ort und die schnelle Installation erleichtert.

Es unterstützt die gängigen Spannungsebenen von 10 kV/35 kV und kann für Projekte in Übersee angepasst werden, darunter Photovoltaik-Hochspannungsanlagen, Windkraft und Energieverteilung im Bergbau. Es kann gemäß den internationalen IEC-Standards hergestellt werden und verfügt über CE-, RoHS- und andere entsprechende Zertifizierungen, sodass es die Compliance-Anforderungen ausländischer Eigentümer und EPC-Auftragnehmer erfüllt.

Zusätzlich zum Design für einen breiten Temperaturbereich ist das Gehäuse in den Schutzarten IP54/IP55 erhältlich und unterstützt die individuelle Anpassung gegen Sandsturm- und Salzsprühkorrosion, sodass es rauen Verbundumgebungen wie Hochebenen, Sandstürmen und Küstengebieten gerecht wird. Die komplette Einheit verfügt über umfassende mechanische Verriegelung, Überspannungsableiter, Druckentlastungs- und Gasschutzkonfigurationen sowie komfortable Bedienung und Wartung. Die Wartung einer einzelnen Einheit hat keinen Einfluss auf den Betrieb anderer Einheiten, wodurch die Betriebs- und Wartungskosten der Station erheblich gesenkt werden.

 Abschluss

Von den extrem kalten Schneefeldern mit -38 °C bis zu den sengenden Wüsten mit 55 °C sind extreme Temperaturunterschiede kein Hindernis mehr für neue Energieprojekte im Ausland. Das Umspannwerk im chinesischen Stil von Zhejiang Deyan Electric erreicht dank seines einzigartigen Strukturdesigns und der Anpassungstechnologie für einen breiten Temperaturbereich einen stabilen Betrieb sowohl in Umgebungen mit hohen als auch niedrigen Temperaturen und bietet kostengünstige vorgefertigte Umspannwerkslösungen für die globale Stromverteilung und neue Energieprojekte.

Wenn Sie auf der Suche nach einer Umspannstation im chinesischen Stil sind, die sich an extreme Klimabedingungen anpassen kann, können Sie sich gerne an Zhejiang Deyan Electric wenden, um technische Projektlösungen und Angebote zu erhalten.
