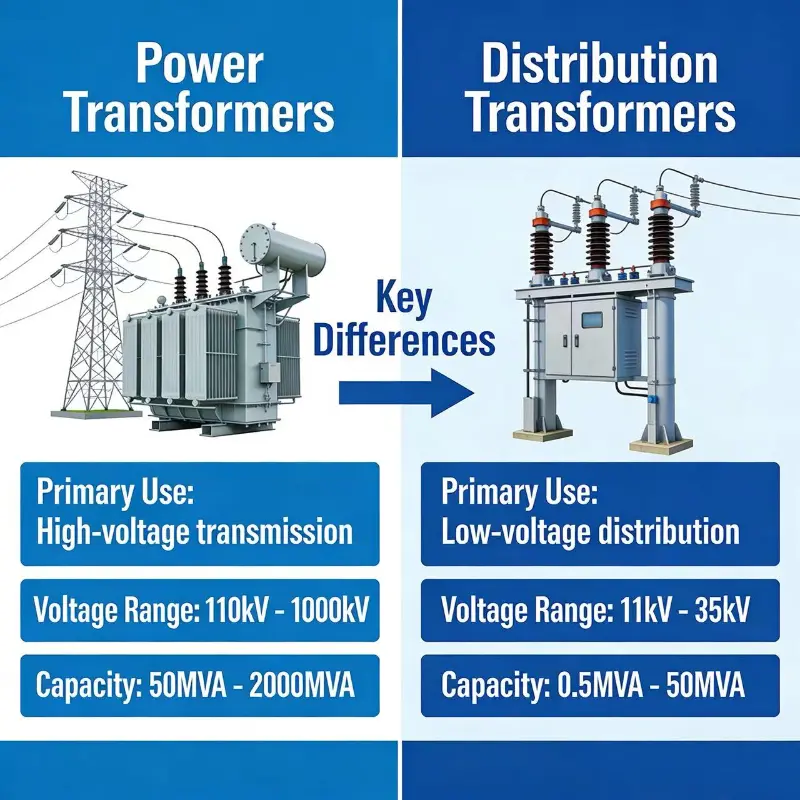

Was ist der Unterschied zwischen einem Leistungstransformator und einem Verteilungstransformator?

Leistungstransformatoren werden hauptsächlich in Übertragungsnetzen angeschlossen, wo sie grundsätzlich bei höheren Spannungen eingesetzt werden, während Verteiltransformatoren auf der Verteilungsseite eingesetzt werden und daher immer mit niedrigen Spannungsniveaus konfrontiert sind.

Kommen wir nun zu den Unterschieden

1. Da sie in Übertragungsnetzen eingesetzt werden, werden sie im Allgemeinen mit > 33 KV betrieben, während Verteilungstransformatoren im Allgemeinen mit < 33 KV angeschlossen werden.

2. Aufgrund der höheren Nennspannung ist der Isolationsgrad der Leistungstransformatoren sehr hoch, während der Isolationsgrad der Verteilungstransformatoren niedrig ist.

3. Lastschwankungen sind bei Leistungstransformatoren geringer, während sie bei Verteiltransformatoren stärker sind, da diese direkt mit der Last verbunden sind.

4. Leistungstransformatorensind so konzipiert, dass sie Cu- und Eisenverluste 24 Stunden lang aushalten können, weshalb ihr Kühlmechanismus sehr stark ist, während in Verteiltransformatoren Cu-Verluste abhängig vom Lastzyklus auftreten, während Eisenverluste immer vorhanden sind.

5. Bei der Konstruktion von Leistungstransformatoren wird darauf geachtet, dass der Cu-Verlust bei Volllast geringer ist. Bei Verteiltransformatoren hingegen werden die Eisenverluste minimal gehalten.

6. Bei Leistungstransformatoren sind die Nennwerte höher, daher verwenden wir einen hochwertigen CRGO-Stahlkern, während bei Verteilungstransformatoren amorpher Stahl verwendet wird.

7. Da CRGO STEEL mehr Fluss pro Gewichtseinheit transportieren kann, ist das spezifische Gewicht von Leistungstransformatoren geringer als das von Verteilungstransformatoren.

8. Leistungstransformatoren sind so konzipiert, dass sie bei Volllast einen maximalen Wirkungsgrad erreichen. Daher entsprechend der Bedingung des maximalen Wirkungsgrades: Kupferverlust der Leistungstransformatoren bei Volllast = Eisenverlust.

· Während wir bei Verteilungstransformatoren davon ausgehen, dass er im Durchschnitt bis zu 70–75 Prozent der Nennleistung belastet wird, ist er so ausgelegt, dass er seinen maximalen Wirkungsgrad bei 70–75 Prozent erreicht, also gemäß der Formel des maximalen Wirkungsgrads –

Volllast-Kupferverlust = 2* Eisenverlust.

Formel – für maximale Effizienz in Transformatoren (x ^2 * Cu-Verlust = Eisenverlust), wobei x die Belastung des Transformators ist.

1. Daher beträgt die Belastung bei Leistungstransformatoren 100 %, also Cu-Verlust = Eisenverlust.

2. Bei Verteilungstransformatoren beträgt die Belastung 70 %, also 0,7 ^ 2 * Cu-Verlust = Eisenverlust, also Cu-Verlust = 2 * Eisenverlust.
