Was ist eine Schaltanlage? Funktion und Typen

Meistens denken die Menschen nicht über die unsichtbaren Systeme hinter der Elektrizität nach. Sie legen einen Schalter um, die Lichter funktionieren, ganz einfach. Doch im Hintergrund verbergen sich Geräte, die dafür sorgen, dass nichts Gefährliches passiert. Dieses Ding, oder besser gesagt diese Ansammlung von Dingen, nennt man Schaltanlage. Wenn Sie nun zehn verschiedene Personen fragen, was eine Schaltanlage ist, werden Ihnen die meisten wahrscheinlich keine eindeutige Antwort geben. Manche sagen vielleicht: „Es ist der Unterbrecherkasten“, andere zucken vielleicht nur mit den Schultern. Aber die Wahrheit ist, dass es überall Schaltanlagen gibt, von Ihrem Haus bis hin zu einem riesigen Kraftwerk. Es ist wie ein Leibwächter für Elektrizität.

Was ist eine Schaltanlage?

Machen wir es also ganz einfach. Bei einer Schaltanlage handelt es sich im Grunde genommen um eine Reihe elektrischer Geräte, die Stromkreise verwalten. Dies können Schalter, Unterbrecher, Sicherungen, Isolatoren und Relais sein. Sie alle fallen unter diesen Dach. Wenn in einem System etwas schief geht, fungiert es wie ein Gatekeeper und verhindert, dass sich das Problem ausbreitet. Deshalb könnte man, wenn man fragt, was eine Schaltanlage in einer Leitung ist, sagen: Es handelt sich um den Sicherheitspanzer der elektrischen Energie.

Manchmal wird stattdessen auch der Ausdruck „elektrische Schaltanlage“ verwendet, der jedoch dasselbe bedeutet. Wenn Sie diese grauen Schränke in einem Keller oder Umspannwerk gesehen haben, handelt es sich um elektrische Schaltanlagen. In ihnen befinden sich die Teile, die dafür sorgen, dass die Elektrizität sicher genutzt werden kann. Zu Hause ist es klein. In einem Krankenhaus oder einer Fabrik ist es riesig. Aber es liegt alles der gleichen Idee zugrunde.

Man kann die beiden Wörter Schaltgerät und Schutz nicht trennen. Sie gehen Hand in Hand. Schutz ist der Grund, warum Schaltanlagen überhaupt existieren. Bei einer Überlastung oder einem Fehler greift der Schutz sofort. Denken Sie an Brandschutztüren in einem Gebäude: In einem Bereich kann es Rauch oder Flammen geben, aber die Türen verhindern, dass sich Rauch ausbreitet. Schaltanlagen sind so, nur mit Strom.

Schaltgerätefunktion erklärt

Schaltanlagen spielen in jedem elektrischen System eine zentrale Rolle, indem sie eine sichere und effiziente Stromverteilung gewährleisten. Sein Hauptzweck besteht darin, den Strom so zu verwalten, dass er zuverlässig und ohne Unterbrechungen oder Risiken fließt. Durch die Kombination von Steuerung, Schutz und Isolierung sorgen Schaltanlagen für die Sicherheit von Geräten und Personen und sorgen gleichzeitig für einen reibungslosen Betrieb in Wohn-, Gewerbe- und Industrieanlagen.

1. Kontrolle des Leistungsflusses

Die erste und sichtbarste Aufgabe von Schaltanlagen ist die Steuerung des Stromflusses. Es ermöglicht Betreibern, Stromkreise sicher ein- und auszuschalten und sicherzustellen, dass Strom nur dann fließt, wenn er benötigt wird. Diese Steuerung ist sowohl im Routinebetrieb als auch in Notfallsituationen von entscheidender Bedeutung und trägt zur Aufrechterhaltung der Effizienz und einer reibungslosen Systemleistung bei.

2. Schutz vor Fehlern

Schaltanlagen bieten Schutz, indem sie Stromkreise bei Fehlern wie Überlast oder Kurzschlüssen trennen. Dies verhindert Schäden an der Ausrüstung und verringert die Brand- oder Stromschlaggefahr. Schutzvorrichtungen wie Leistungsschalter und Relais reagieren sofort und stellen sicher, dass das elektrische System auch bei unerwarteten Problemen sicher und betriebsbereit bleibt.

3. Isolierung für Wartungszwecke

Eine weitere wichtige Funktion ist die Isolation. Mit Schaltanlagen können bestimmte Abschnitte eines elektrischen Systems sicher getrennt werden, sodass Ingenieure Inspektionen, Tests oder Reparaturen durchführen können, ohne stromführende Leitungen zu berühren. Diese Isolierung gewährleistet sowohl die Sicherheit der Arbeiter als auch minimale Störungen des restlichen Systems.

4. Rückgrat der elektrischen Sicherheit

Steuerung, Schutz und Isolierung bilden zusammen das Rückgrat der elektrischen Sicherheit. Ohne Schaltanlagen wäre eine zuverlässige Energieverteilung nicht möglich. Diese Funktionen halten Systeme stabil, minimieren Risiken und stellen sicher, dass die Wartung gefahrlos durchgeführt werden kann, was Schaltanlagen zu einem wichtigen Bestandteil jedes Stromnetzes macht.

Beispiele für Schaltanlagen

Beispiele für Schaltanlagen gibt es unzählige. Der Sicherungskasten in Ihrem Haus? Das ist einer. Die große Tafel in einem Einkaufszentrum? Ein anderer. In der Industrie finden Sie Mittelspannungsschaltanlagen. Getriebeseitig noch größerer Gang. Die Beispiele ändern sich, aber das Prinzip ist immer dasselbe.

Arten von Schaltanlagen

Heutzutage gibt es Schaltanlagen in vielen Formen. Keine Einheitsgröße für alle. Die Art der Schaltanlage hängt hauptsächlich von der Spannung und dem Einsatzort ab. Jeder Typ verfügt über einige einzigartige Eigenschaften, die ihn für die eine oder andere Verwendung geeignet machen.

Niederspannungsschaltanlage

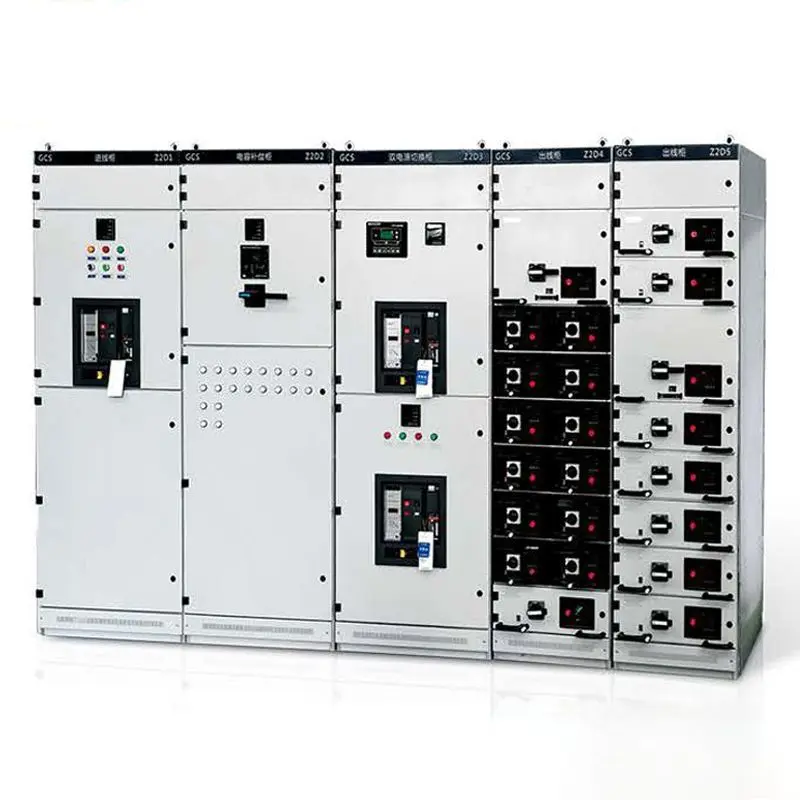

Am gebräuchlichsten sind Niederspannungsschaltanlagen. Hier passt alles bis 400 Volt. Häuser, Büros, kleine Geschäfte – was auch immer. Dies ist die Ausrüstung, die das tägliche Leben schützt. Leistungsschalter, Sicherungen und Relais sind in diesen Einheiten untergebracht. Man denkt vielleicht erst an sie, wenn ein Leistungsschalter auslöst, aber sie arbeiten immer leise.

Mittelspannungsschaltanlage

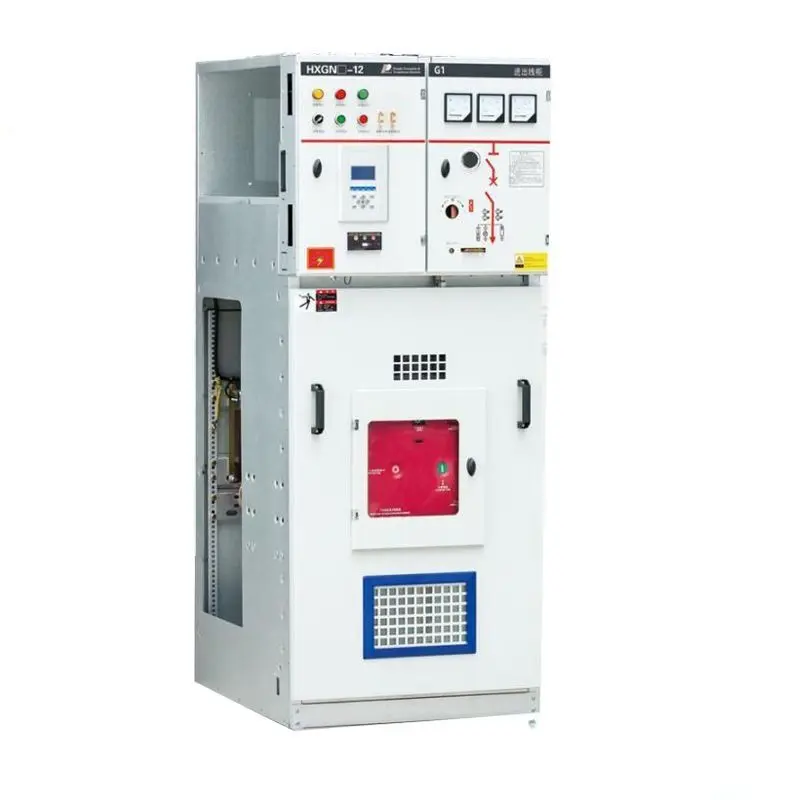

Als nächstes folgt die Mittelspannungsschaltanlage. Diese liegt zwischen 1 kV und 35 kV. Man findet es in der Industrie, in Krankenhäusern und in Umspannwerken, die Strom an Tausende von Haushalten verteilen. Mittelspannungsgeräte sind leistungsstärker und für die Bewältigung größerer Lasten ausgelegt. Wenn die Stabilität von entscheidender Bedeutung ist, beispielsweise in einem Operationssaal, sorgt diese Ausrüstung dafür, dass die Stromversorgung sicher und stabil bleibt.

Hochspannungsschaltanlage

Dann haben Sie Hochspannungsgeräte. Das ist das große Zeug. Die Art, die auf Übertragungsleitungen sitzt und ganze Regionen verbindet. Störungen hier sind gefährlich und kostspielig. Aus diesem Grund sind Hochspannungsschaltanlagen mit extremer Isolierung und sehr schneller Schutzwirkung ausgestattet. Gleiches Prinzip, größerer Maßstab.

Indoor vs. Outdoor

Es gibt auch Schaltanlagentypen, je nachdem, wo sie installiert sind. Innengeräte werden innerhalb von Gebäuden vor Witterungseinflüssen geschützt aufbewahrt. Außengeräte sind robust, oft in Umspannwerken, und so gebaut, dass sie Regen, Staub und Hitze standhalten.

Luft-, Gas- und Ölisoliert

Eine weitere Möglichkeit, sie zu gruppieren, ist schließlich die Isolierung. Luftisolierte Schaltanlagen sind kostengünstig und weit verbreitet. Gasisoliert, oft mit SF6, ist kompakt und zuverlässig, wenn der Platz knapp ist. Ölisolierte Getriebe sind älter, in manchen Netzen aber noch vorhanden. Je nach Bedarf sind alle drei gültig.

Abschluss

Was ist also eine Schaltanlage? Es handelt sich um eine Reihe von Geräten, die den Strom sicher, kontrolliert und zuverlässig halten. Von Niederspannungsschaltanlagen in Häusern über Mittelspannungsschaltanlagen in der Industrie bis hin zu Übertragungssystemen ist die Rolle dieselbe. Die Funktion einer Schaltanlage besteht darin, zu steuern, zu schützen und zu isolieren. Das Funktionsprinzip von Schaltanlagen ist einfach, aber effektiv: Fehler erkennen, dem Leistungsschalter ein Signal geben, ihn abschalten und den Rest schützen. Schauen Sie sich die Schaltanlagenkomponenten, Leistungsschalter, Relais, Sicherungen und Isolatoren an, und Sie werden sehen, welche Rolle jedes einzelne davon spielt. Ohne sie wären elektrische Systeme nicht nur unsicher, sie wären auch unmöglich zu betreiben.
