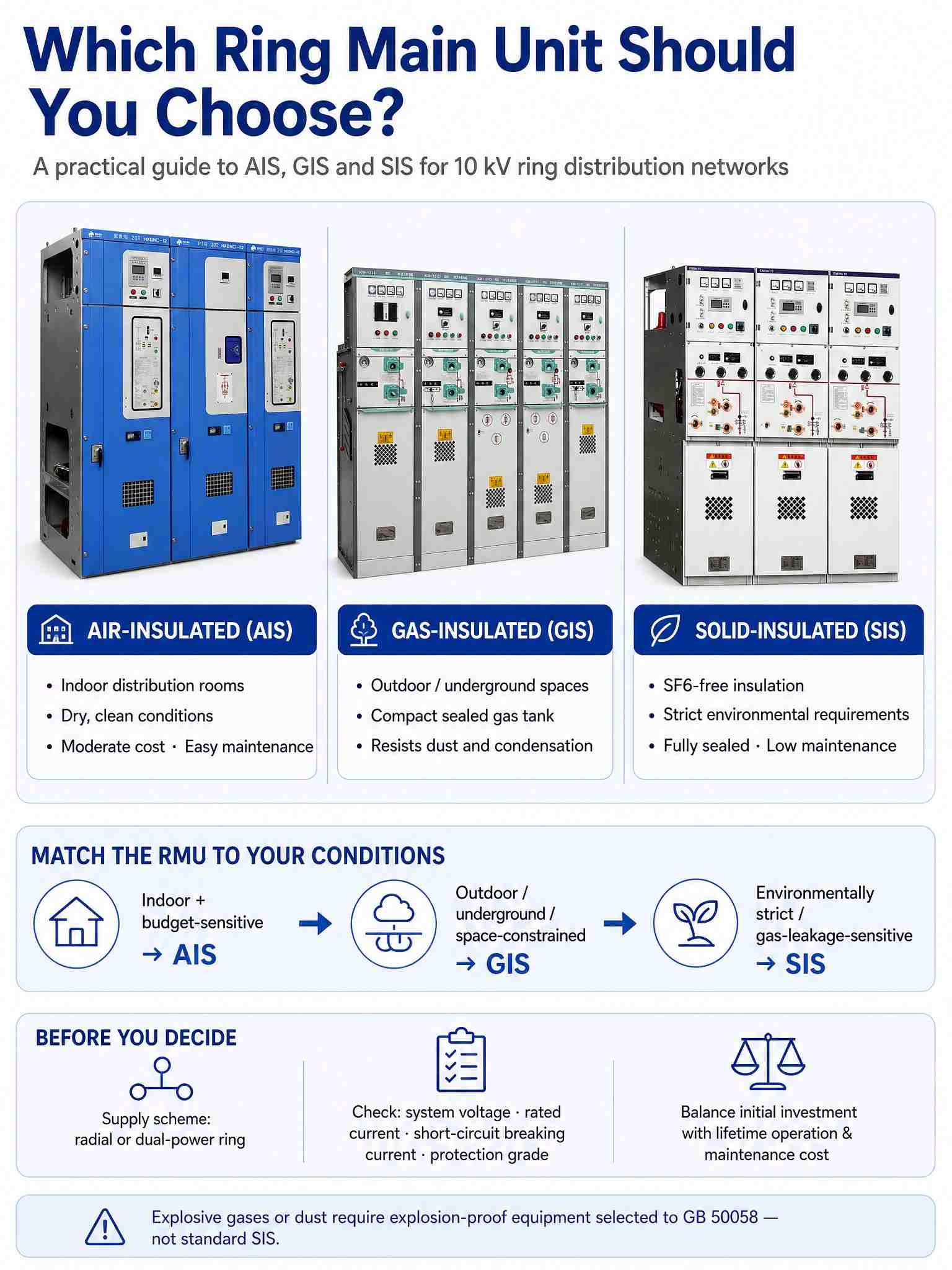

Welche Ring-Haupteinheit sollten Sie wählen?

Eine Ringhaupteinheit (RMU) ist die Kernschaltanlage von \(10\mathrm{kV}\) Ringverteilungsnetzen – aber die Wahl der richtigen Einheit ist alles andere als einfach. Die Antwort hängt weniger vom Produkt selbst als vielmehr von Ihrer Betriebsumgebung, Ihrem Stromversorgungsschema und Ihren Funktionsanforderungen ab. In diesem Artikel wird die Auswahlentscheidung nach Isolationsform, Anwendungsszenario und elektrischen Parametern erläutert, damit Sie die richtige RMU für Ihr Projekt finden können.

Beginnen Sie mit der Form der Isolierung – sie bestimmt den Platzbedarf, die Anpassungsfähigkeit an die Umgebung und den Wartungsaufwand.

• Luftisolierte RMUs (AIS) eignen sich für Verteilungsräume in Innenräumen mit trockenen, sauberen und gepflegten Bedingungen. Sie bieten moderate Kosten, eine intuitive Struktur und einfache Wartung, aber die Schränke sind größer und empfindlich gegenüber Feuchtigkeit und Staub.
• Gasisolierte RMUs (GIS) eignen sich für Schaltstationen im Freien, unterirdische Rohrgalerien, enge Verteilerräume und Photovoltaikprojekte. Ihr versiegelter Gastank bietet eine kompakte Größe, einen geringen Platzbedarf und eine hohe Beständigkeit gegen Staub und Kondensation – zu höheren Kosten.
• Feststoffisolierte RMUs (SIS) eignen sich für Projekte mit strengen Umweltanforderungen – frei von SF6, ohne Gasleckage oder Treibhauseffektrisiko – sowie für Szenarien, bei denen Brandschutz und Gasleckage empfindlich sind. Die Primärleiter sind vollständig in Epoxidharz ohne Gasfüllung eingekapselt, was ein vollständig abgedichtetes, wartungsarmes Design ermöglicht, allerdings mit höheren Verarbeitungsanforderungen.

Hinweis: Für Standorte mit explosiven Gasen oder Stäuben müssen explosionsgeschützte elektrische Geräte verwendet werden, die gemäß GB 50058 (Code for Design of Electrical Installations in Explosive Atmospheres) ausgewählt wurden, und nicht standardmäßige feststoffisolierte RMUs.

Passen Sie dann das Szenario an.

Vereinfacht ausgedrückt: Indoor- und budgetsensible Projekte \(\rightarrow\) AIS; Außen-, unterirdische oder räumlich begrenzte Standorte \(\rightarrow\) GIS; Umweltstrikte oder gasleckageempfindliche Projekte \(\rightarrow\) SIS (für wirklich explosive Atmosphären ist explosionsgeschützte Ausrüstung gemäß GB 50058 erforderlich). Für neue kastenförmige Umspannwerke und intelligente Verteilungsnetze sind gasisolierte Einheiten mit Primär-Sekundär-Integration zunehmend die gängige Wahl und ermöglichen Fernüberwachung, automatische Fehleralarmierung und unbeaufsichtigten Betrieb.

Überprüfen Sie das Stromversorgungsschema und die elektrischen Parameter.

Bestätigen Sie über die Isolationsform hinaus, ob das Netzwerk eine einfache radiale Versorgung oder eine Dual-Power-Ringversorgung erfordert, und überprüfen Sie die Kernparameter – Systemspannung, Nennstrom, Kurzschlussausschaltstrom und Schutzgrad. Diese müssen mit der Netzwerkkonfiguration und der Lastskala übereinstimmen; Andernfalls kann selbst die richtige Isolationsart keinen sicheren Betrieb gewährleisten.

Vergleichen Sie die ersten Kosten mit den Gesamtkosten.

Eine angemessene Auswahl wägt die Anfangsinvestition gegen die langfristigen Betriebs- und Wartungskosten ab. Ein billigeres Gerät, das häufig gewartet werden muss oder sich nicht an die Umgebung anpasst, kann im Laufe seiner Lebensdauer deutlich höhere Kosten verursachen. Passen Sie die RMU an Ihre Bedingungen an – nicht an den Preis.
