Was macht metallgekapselte Wechselstrom-Ringhauptschaltanlagen für die moderne Stromverteilung zuverlässig?

Metallgekapselte Wechselstrom-Ringhauptschaltanlageist eine kompakte Mittelspannungsverteilungslösung, die zur Verbesserung der Stromkontinuität, der Betriebssicherheit, der Fehlerisolierung und der Installationseffizienz entwickelt wurde. Durch die Kombination von Schalt-, Schutz-, Isolations- und Erdungsfunktionen in einem Metallgehäuse eignet sich dieses Gerät besonders für städtische Verteilungsnetze, Industrieanlagen, Gewerbegebäude, Infrastrukturprojekte und Anwendungen im Bereich erneuerbare Energien. In diesem Leitfaden werden der Aufbau, das Funktionsprinzip, die wichtigsten technischen Parameter, Sicherheitsmerkmale, Anwendungsszenarien und praktische Überlegungen zur Auswahl der richtigen Konfiguration erläutert.

Inhaltsverzeichnis

• 1. Grundlegendes zu metallgekapselten AC-Ringhauptschaltanlagen
• 2. Warum ist es in der Mittelspannungsverteilung wichtig?
• 3. Wie ist die Schaltanlage aufgebaut?
  • Schalt- und Schutzkomponenten
  • Kabel- und Anschlussfächer
  • Metallgehäuse und Sicherheitsdesign
• 4. Wie funktioniert ein Ring-Main-System?
• 5. Welche technischen Parameter sind am wichtigsten?
• 6. Hauptvorteile für Stromverteilungsprojekte
• 7. Wo wird es häufig verwendet?
• 8. Was sollten Käufer vor der Bestellung prüfen?
• 9. Überlegungen zu Installation, Betrieb und Wartung
• 10. Luftisolierte und gasisolierte Konfigurationen
• 11. Häufig gestellte Fragen
• 12. Fazit

1. Grundlegendes zu metallgekapselten AC-Ringhauptschaltanlagen

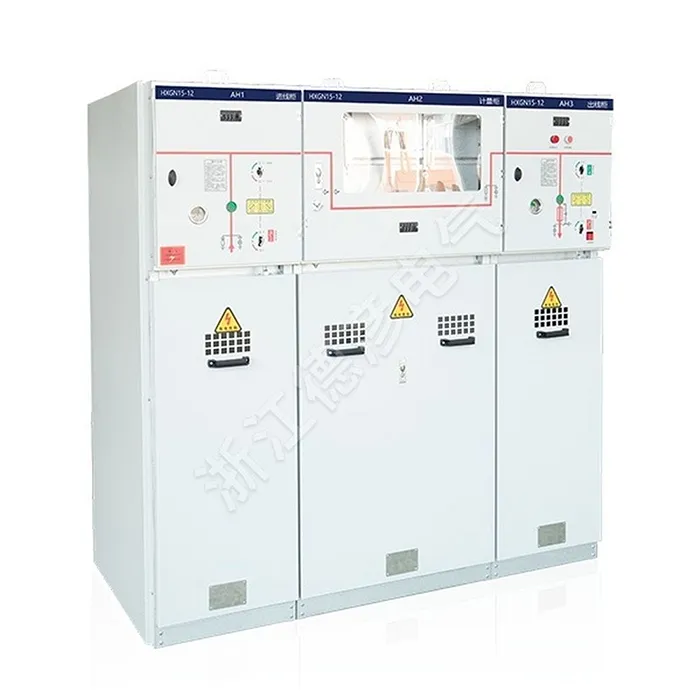

Bei einer metallgekapselten Wechselstrom-Ringhauptschaltanlage handelt es sich um eine elektrische Mittelspannungsverteilungsbaugruppe, die für den Empfang, die Verteilung, das Schalten, die Isolierung und den Schutz elektrischer Energie innerhalb eines Ring- oder Radialverteilungsnetzes konzipiert ist. Es platziert die relevanten Schalt- und Schutzgeräte in einem geerdeten Metallgehäuse und schafft so eine kompakte und organisierte Lösung für Mittelspannungsanwendungen.

Gemäß IEC 62271-200 umfassen metallgekapselte AC-Schaltanlagen und -Steuergeräte Geräte mit Nennspannungen über 1 kV und bis einschließlich 52 kV. Ringkabeleinheiten sind eine praktische Form dieser Ausrüstung und werden häufig mit Mittelspannungskabelverteilungssystemen in Verbindung gebracht.

Der Begriff „Ringleitung“ beschreibt die Netzwerkanordnung und nicht nur den Schrank selbst. In einem typischen Ringnetzwerk kann Strom aus zwei Richtungen einen Verteilungspunkt erreichen. Wenn in einem Kabelabschnitt ein Fehler auftritt, kann der betroffene Abschnitt isoliert werden, während das verbleibende Netzwerk weiterhin über die alternative Route mit Strom versorgt wird.

Für Projektbesitzer adressiert diese Architektur eine der wichtigsten Herausforderungen bei der Verteilung: die Aufrechterhaltung der Stromversorgung bei gleichzeitiger Kontrolle der Gerätegröße, der Betriebskomplexität und der Sicherheitsrisiken.

2. Warum ist es in der Mittelspannungsverteilung wichtig?

Moderne Stromnetze müssen steigende Belastungen bewältigen und gleichzeitig einen zuverlässigen Betrieb gewährleisten. Industrieanlagen, Gewerbekomplexe, Krankenhäuser, Transporteinrichtungen, Rechenzentren und Anlagen für erneuerbare Energien können längere Stromausfälle nicht immer tolerieren.

Ein ordnungsgemäß konstruiertes Ringleitungssystem bietet mehrere Vorteile:

• Lieferkontinuität:Eine Ringkonfiguration kann nach einem isolierten Fehler einen alternativen Strompfad bereitstellen.
• Fehleranalyse:Betreiber können den betroffenen Abschnitt abschalten, ohne das gesamte Verteilungsnetz unnötigerweise abzuschalten.
• Kompakte Installation:Integrierte Schaltgeräte reduzieren den Platzbedarf im Vergleich zu einigen herkömmlichen Anordnungen.
• Betriebssicherheit:Metallgehäuse, Erdungsanordnungen, Verriegelungen und Positionsanzeige tragen dazu bei, Betriebsrisiken zu reduzieren.
• Flexible Konfiguration:Je nach Projektanforderungen können verschiedene Kombinationen von Lastschaltern, Leistungsschaltern, Sicherungen, Stromwandlern, Spannungswandlern und Erdungsschaltern entworfen werden.

Diese Eigenschaften machen Ringhauptschaltanlagen besonders wertvoll, wenn der Platz begrenzt ist und die Kontinuität der elektrischen Versorgung eine große Priorität bei der Konstruktion hat.

3. Wie ist die Schaltanlage aufgebaut?

Obwohl die Konfigurationen je nach Hersteller und Spannungsklasse variieren, sind in einer typischen metallgekapselten Wechselstrom-Ringleitungsschaltanlage mehrere Funktionsabschnitte integriert. Das Verständnis dieser Abschnitte hilft Käufern, technische Vorschläge genauer zu bewerten.

Schalt- und Schutzkomponenten

Der Schaltabschnitt kann Lasttrennschalter, Vakuum-Leistungsschalter, Sicherungs-Lasttrennschalter-Kombinationen, Trennschalter und Erdungsschalter umfassen. Die geeignete Anordnung hängt davon ab, ob das Gerät in erster Linie für die Netzumschaltung, den Transformatorschutz, die Fehlerunterbrechung oder eine Kombination dieser Funktionen vorgesehen ist.

Ein Lasttrennschalter ist im Allgemeinen zum Schalten des normalen Laststroms gedacht, während ein Leistungsschalter eine umfassendere Fehlerunterbrechungsfähigkeit bietet. Wenn Sicherungen verwendet werden, kann die Schalter-Sicherungs-Kombination den Transformator- und Abzweigschutz innerhalb eines geeigneten Anwendungsbereichs bieten.

Aus diesem Grund sollten Käufer den Schrank niemals nur anhand seines Nennstroms bewerten. Die vollständige Schutzphilosophie muss dem Transformator, der Einspeisung, dem Kabel und dem vor-/nachgelagerten Schutzsystem entsprechen.

Kabel- und Anschlussfächer

Der Kabelraum stellt die Schnittstelle zwischen der Schaltanlage und dem externen Mittelspannungsnetz dar. Je nach Ausführung kann es Kabelendverschlüsse, Erdungsschalter, Stromwandler, Spannungswandler, Überspannungsschutzkomponenten oder anderes Zubehör enthalten.

Eine korrekte Kabelkompatibilität ist unerlässlich. Die erforderliche Kabelgröße, der Anschlusstyp, der Isolationsgrad, der Phasenabstand und die Installationsmethode sollten vor der Geräteproduktion bestätigt werden.

Metallgehäuse und Sicherheitsdesign

Das Metallgehäuse trennt stromführende Komponenten von der Umgebung und schafft eine definierte mechanische Struktur für die interne Ausrüstung. Eine ordnungsgemäße Unterteilung kann auch dazu beitragen, die Folgen interner Fehler zu begrenzen.

Ein weiteres wichtiges Merkmal sind Verriegelungsmechanismen. Mechanische oder elektrische Verriegelungen können dazu beitragen, unsichere Betriebsabläufe zu verhindern, z. B. das Schließen eines Erdungsschalters, während ein unter Spannung stehender Stromkreis angeschlossen bleibt.

Bei Installationen mit höherem Risiko sollten die interne Lichtbogenklassifizierung und Druckentlastungsanordnungen als Teil des gesamten Sicherheitsdesigns berücksichtigt werden. Einige im Handel erhältliche RMU-Systeme spezifizieren die interne Lichtbogenleistung gemäß definierter Testbedingungen und zeigen, warum die genaue Klassifizierung überprüft und nicht angenommen werden sollte.

4. Wie funktioniert ein Ring-Main-System?

Das grundlegende Funktionsprinzip ist unkompliziert. Mehrere Verteilerpunkte sind über ein durchgeschleiftes Mittelspannungsnetz verbunden. Jede Ringhaupteinheit steuert einen Abschnitt des Netzwerks und kann eine Verbindung zu einem Transformator oder einer nachgeschalteten Last herstellen.

Im Normalbetrieb kann das Netzwerk mit einem definierten offenen Punkt oder einer anderen vom Versorgungsunternehmen genehmigten Konfiguration betrieben werden. Tritt ein Kabelfehler auf, können Bediener oder ein automatisiertes Schutzsystem den betroffenen Abschnitt identifizieren und isolieren. Die gesunden Teile des Netzwerks können dann weiterhin über den verfügbaren Versorgungspfad mit Strom versorgt werden.

Diese Anordnung bedeutet nicht, dass jeder Ring automatisch eine unterbrechungsfreie Stromversorgung liefert. Die tatsächliche Kontinuität hängt vom Netzwerkdesign, der Schutzkoordination, den Schaltverfahren, der Automatisierung, der Redundanz und den Betriebsanforderungen des Versorgungsunternehmens ab.

Aus diesem Grund ist die Qualität des gesamten Verteilungssystems ebenso wichtig wie die der Schaltanlage selbst.

5. Welche technischen Parameter sind am wichtigsten?

Die Auswahl von Geräten, die nur auf Spannung und Strom basieren, kann zu ernsthaften Projektproblemen führen. Eine vollständige technische Spezifikation sollte elektrische, mechanische, Umwelt- und Sicherheitsparameter berücksichtigen.

IEC 62271-200 ist besonders relevant, da sie Anforderungen für metallgekapselte Wechselstrom-Schaltanlagen und -Steuergeräte innerhalb ihres spezifizierten Spannungsbereichs festlegt. Für einzelne Komponenten, einschließlich Hochspannungsschalter, Leistungsschalter, Schalter-Sicherungs-Kombinationen, Trennschalter und Erdungsschalter, können andere Normen gelten.

6. Hauptvorteile für Stromverteilungsprojekte

Kompakte Stellfläche

Ringhauptschaltanlagen sind so konstruiert, dass sie mehrere Verteilungsfunktionen in einer relativ kompakten Anordnung vereinen. Dies ist besonders nützlich in städtischen Umspannwerken, Gewerbegebäuden, Industrieanlagen und Infrastrukturprojekten, bei denen die Stellfläche teuer ist.

Verbesserte betriebliche Flexibilität

Mehrere Schaltfunktionen ermöglichen es Betreibern, ausgewählte Einspeiser, Transformatoren oder Kabelabschnitte gemäß dem Netzbetriebsplan zu isolieren. Dies kann Wartungs- und Fehlermanagementverfahren vereinfachen.

Verbesserter Personenschutz

Metallgehäuse, Erdungssysteme, Verriegelungen, Unterteilung und entsprechende Lichtbogenleistungsklassifizierungen können mehrere Schutzebenen schaffen. Diese Funktionen müssen jedoch anhand der tatsächlichen Produkttestdokumentation überprüft werden.

Reduzierte Verteilungskomplexität

Eine richtig konfigurierte RMU kann Einspeiseumschaltung und Transformatorschutz in einem standardisierten Paket integrieren. Dies kann die Konstruktion, den Transport, die Installation und die Inbetriebnahme im Vergleich zum Zusammenbau mehrerer separater Komponenten vereinfachen.

Geeignet für moderne Infrastruktur

Dieselbe Grundarchitektur kann sowohl die konventionelle Energieverteilung als auch industrielle, kommerzielle, erneuerbare Energie-, Transport- und andere Mittelspannungsanwendungen unterstützen.

7. Wo wird es häufig verwendet?

Metallgekapselte Wechselstrom-Ringhauptschaltanlagen eignen sich für eine Vielzahl von Mittelspannungsverteilungsumgebungen.

• Städtische Stromverteilung:Kompakte Umspannwerke und Erdkabelnetze.
• Industrieanlagen:Fabriken, Verarbeitungsbetriebe, Lagerhäuser und Produktionsstandorte.
• Gewerbebauten:Einkaufszentren, Bürokomplexe, Hotels und große Gewerbeimmobilien.
• Öffentliche Infrastruktur:Flughäfen, Bahnanlagen, Krankenhäuser, Tunnel und kommunale Projekte.
• Erneuerbare Energie:Systeme zur Sammlung und Verteilung von Solar- und Windenergie.
• Wohnbauprojekte:Mittelspannungsverteilung für große Gemeinden und Wohnungsbauprojekte.
• Umspannwerke:Einspeise- und Abgangsmanagement und Transformatorschutz.

Bei gewerblichen und industriellen Projekten stehen häufig kompakte Abmessungen, zuverlässiges Schalten, einfache Wartung und eine klare Schutzkoordination im Vordergrund. Bei Projekten im Bereich der erneuerbaren Energien kann ein zusätzlicher Schwerpunkt auf Fernbetrieb, Umweltbeständigkeit, Überwachung und Automatisierung gelegt werden.

8. Was sollten Käufer vor der Bestellung prüfen?

Der Kauf einer Mittelspannungsschaltanlage ist eine technische Entscheidung und nicht nur ein Preisvergleich. Vor der Auftragserteilung sollten Projektingenieure und Beschaffungsteams einen detaillierten technischen Zeitplan erstellen.

1. Bestätigen Sie die Systemspannung.Überprüfen Sie die Anforderungen an die Nenn- und maximale Betriebsspannung.
2. Berechnen Sie den Laststrom.Wählen Sie den Nennstrom nicht nur anhand des Typenschilds des Transformators aus, ohne die tatsächlichen Betriebsbedingungen zu berücksichtigen.
3. Bestimmen Sie den Kurzschlussgrad.Die Kurzzeit- und Spitzenfestigkeitswerte der Schaltanlage sollten mit der Netzfehlerberechnung übereinstimmen.
4. Definieren Sie die Schutzmethode.Bestimmen Sie, ob das Projekt Lastschalter, Vakuum-Leistungsschalter, Sicherungen oder eine Kombination davon benötigt.
5. Überprüfen Sie die Kabelanforderungen.Kabeltyp, Anschluss, Leitergröße und verfügbarer Installationsraum sollten bestätigt werden.
6. Überprüfen Sie die Stellwerksanforderungen.Überprüfen Sie den erforderlichen Betriebsablauf und die Sicherheitslogik.
7. Bestätigen Sie die Umgebungsbedingungen.Berücksichtigen Sie Temperatur, Höhe, Luftfeuchtigkeit, Verschmutzungsgrad, seismische Bedingungen und Installationsumgebung.
8. Testdokumentation anfordern.Fordern Sie gültige Typprüfberichte, Stückprüfprotokolle, Zertifikate, Zeichnungen und technische Datenblätter an.
9. Wartungszugang prüfen.Stellen Sie sicher, dass Bediener die Ausrüstung sicher prüfen, bedienen, testen und warten können.
10. Bewerten Sie die zukünftige Erweiterung.Wenn möglicherweise zusätzliche Feeder erforderlich sind, besprechen Sie vor der Herstellung die Modularität und die freie Kapazität.

Eine klare technische Spezifikation zu Beginn des Projekts kann Missverständnisse bei Angeboten, Neukonstruktionsarbeiten, Lieferverzögerungen und Probleme bei der Inbetriebnahme deutlich reduzieren.

9. Überlegungen zu Installation, Betrieb und Wartung

Auch eine gut konzipierte Schaltanlage erfordert eine korrekte Installation und Bedienung. Die Installation sollte den vom Hersteller genehmigten Zeichnungen und den geltenden Elektrovorschriften entsprechen. Die Qualität der Kabelanschlüsse ist besonders wichtig, da ein schlechter Anschluss zu örtlicher elektrischer Belastung, Überhitzung oder Isolationsfehlern führen kann.

Vor dem Einschalten sollten die Projektteams den mechanischen Betrieb, die elektrischen Verriegelungen, den Erdungsdurchgang, die Kabelverbindungen, die Schutzeinstellungen, die Hilfsstromkreise, die Anzeigesysteme und andere relevante Funktionen überprüfen.

Die routinemäßige Wartung sollte auf den Anweisungen des Herstellers und der tatsächlichen Betriebsumgebung basieren. Die Inspektionsintervalle müssen möglicherweise an stark verschmutzte Standorte, hohe Luftfeuchtigkeit, häufiges Wechseln oder anspruchsvolle Industriebedingungen angepasst werden.

Für intelligente Verteilersysteme kommen optionale Überwachungs- und Fernsteuerungsfunktionen in Betracht. Diese Funktionen können die Betriebstransparenz verbessern und eine schnellere Reaktion auf ungewöhnliche Bedingungen unterstützen, wenn sie ordnungsgemäß in die Steuerungsarchitektur des Standorts integriert werden.

10. Luftisolierte und gasisolierte Konfigurationen

Ringhauptschaltanlagen können auf der Grundlage verschiedener Isolationstechnologien konzipiert werden. Luftisolierte Konfigurationen verwenden Luft als primäres Isoliermedium, während gasisolierte Konstruktionen kritische Komponenten in einer geschlossenen Isolierumgebung platzieren. In einigen Produktbereichen sind auch festkörperisolierte Lösungen verfügbar.

Die beste Konfiguration hängt eher von der Projektumgebung als von einer universellen „besten“ Technologie ab. Käufer sollten den Platz, die Wartungsphilosophie, die Umweltanforderungen, Überlegungen zum Lebenszyklus, lokale Vorschriften und die verfügbaren Testnachweise des Herstellers bewerten.

11. Häufig gestellte Fragen

Was ist eine metallgekapselte Wechselstrom-Ringhauptschaltanlage?

Dabei handelt es sich um eine Mittelspannungs-Schaltanlage, die in einem Metallgehäuse untergebracht ist und hauptsächlich zum Schalten, Isolieren, Schützen und Verteilen innerhalb ringförmiger oder radialer Stromnetze dient.

Welcher Spannungsbereich wird üblicherweise mit Ringhauptschaltanlagen in Verbindung gebracht?

Viele kommerzielle RMU-Produkte sind für Mittelspannungsnetze wie 11-kV-, 12-kV- oder 24-kV-Systeme konzipiert, während andere Konfigurationen zusätzliche Spannungsklassen abdecken können. Die richtige Bewertung muss immer auf das Projektnetzwerk abgestimmt sein.

Verhindert eine Ringhaupteinheit Stromausfälle?

Keine Ausrüstung kann jeden Ausfall verhindern. Eine Ringanordnung kann jedoch die Versorgungskontinuität verbessern, indem sie die Isolierung eines fehlerhaften Abschnitts ermöglicht, während gesunde Abschnitte über einen alternativen Versorgungspfad weiterhin mit Strom versorgt werden können.

Was ist der Unterschied zwischen einem Lastschalter und einem Leistungsschalter?

Ein Lastschalter dient in erster Linie dazu, den normalen Laststrom innerhalb seiner spezifizierten Kapazität zu schalten. Ein Leistungsschalter ist so konzipiert, dass er Fehlerströme unterbricht und im Rahmen seiner Nennleistung normale Schaltaufgaben erfüllt. Das Schutzsystem sollte bestimmen, welches Gerät geeignet ist.

Warum ist IEC 62271-200 wichtig?

IEC 62271-200 legt Anforderungen für metallgekapselte AC-Schaltanlagen und Steueranlagen für Nennspannungen über 1 kV und bis einschließlich 52 kV fest. Es bietet eine wichtige Referenz für die Bewertung der Konstruktion, Prüfung und Leistung der entsprechenden Ausrüstung.

Können Ringhauptschaltanlagen im Freien eingesetzt werden?

Ja, Outdoor-Versionen können mit entsprechendem Gehäuseschutz und Umweltbeständigkeit konzipiert werden. Allerdings erfordert die Installation im Freien eine besondere Berücksichtigung von Feuchtigkeit, Temperatur, Staub, Korrosion, Sonneneinstrahlung und Standortbedingungen.

Welche Unterlagen sollte ein Käufer vom Hersteller anfordern?

Je nach Projekt kann eine nützliche Dokumentation ein technisches Datenblatt, ein Übersichtsdiagramm, eine Übersichtszeichnung, einen Verdrahtungsplan, eine Typprüfungsdokumentation, Aufzeichnungen über Routineprüfungen, ein Installationshandbuch, eine Bedienungsanleitung und entsprechende Zertifikate umfassen.

Wie kann die richtige Ringhauptschaltanlage ausgewählt werden?

Beginnen Sie mit der Netzwerkspannung, dem Dauerstrom, dem Fehlerniveau, der Schutzphilosophie, der Kabelkonfiguration, den Isolationsanforderungen, den Umgebungsbedingungen, dem Installationsraum, den Sicherheitsanforderungen und den geltenden Normen. Diese Parameter sollten dann mit der getesteten Produktkonfiguration des Herstellers abgeglichen werden.

12. Fazit

Metallgekapselte Wechselstrom-Ringleitungsschaltanlagen spielen in der modernen Mittelspannungsverteilung eine wichtige Rolle, da sie kompakte Bauweise, gesteuertes Schalten, Fehlertrennung, Erdung und Schutzfunktionen in einer integrierten Baugruppe vereinen. Sein Wert zeigt sich insbesondere in Netzwerken, in denen es auf Kontinuität der Versorgung, begrenzten Installationsraum, Betriebssicherheit und eine vereinfachte Verteilungsarchitektur ankommt.

Für Ingenieure und Beschaffungsteams besteht der zuverlässigste Ansatz darin, die Ausrüstung entsprechend dem gesamten elektrischen System auszuwählen, anstatt sich auf eine Spezifikation wie Nennstrom oder Schrankgröße zu konzentrieren. Spannungsniveau, Fehlerstrom, Isolationskoordination, Schutzstrategie, Umgebungsbedingungen, Störlichtbogenleistung, Kabelanordnung, Verriegelung, Prüfung und zukünftige Erweiterungen sollten alle zusammen berücksichtigt werden.
