Leitfaden zur Auswahl einer Schaltanlage

Im Wesentlichen die Wahl der Art vonSchaltanlageist ein Entscheidungsprozess, der von der „Definition von Anforderungen“ bis zur „Anpassung von Parametern“ reicht. Um den Auswahlprozess übersichtlicher zu gestalten, habe ich ihn in acht Schlüsseldimensionen unterteilt. Sie können dies wie eine Checkliste verwenden und jeden Punkt mit Ihrer tatsächlichen Situation vergleichen.

Drei Kernabmessungen für die Auswahl der Schaltanlage

Auswahldimension

Wichtige Überlegungen

Auswahlhilfe

1. Spannungspegel

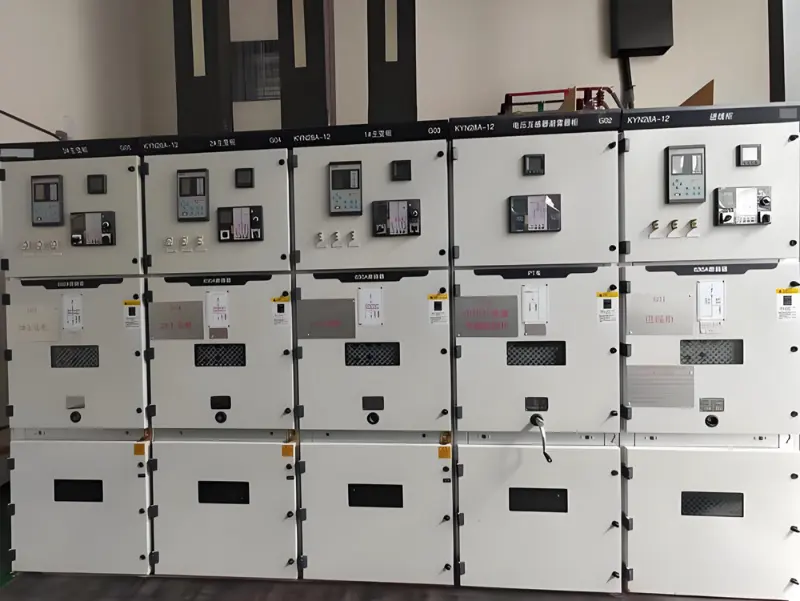

Bestimmen Sie, ob es sich um ein Hochspannungssystem (z. B. 10 kV, als Eingangsleitung/Transformator-Primärseite) oder ein Niederspannungssystem (z. B. 380 V/220 V, als Ausgangsleitung/Klemmenverteilung) handelt.

Dies ist die grundlegendste Unterteilung, die direkt den Isolationsgrad des Geräts und die internen Komponenten bestimmt.

2. Installationsumgebung

Beurteilen Sie, ob es sich um eine Installation im Innen- oder Außenbereich handelt und ob besondere Anforderungen wie Wasserdichtigkeit (IP-Schutzart), Feuchtigkeitsbeständigkeit, Korrosionsbeständigkeit oder Explosionsschutz bestehen.  Für den Einsatz im Freien sind hohe Schutzarten (z. B. IP54 oder höher) und Edelstahlgehäuse erforderlich. Feuchte/korrosive Umgebungen erfordern vollständig geschlossene Geräte oder spezielle Beschichtungsbehandlungen.

3. Funktioneller Zweck

Definieren Sie klar den Hauptzweck: Beleuchtung, Strom (z. B. Motorsteuerung), Stromverteilung, Leistungsfaktorkorrektur (Kondensatorbank) oder Messung. Lichtverteilerkästen haben eine geringe Belastung und können an der Wand montiert werden; Stromverteilerkästen haben große Lasten, sind oft bodenstehend und erfordern häufig Motorsteuergeräte.

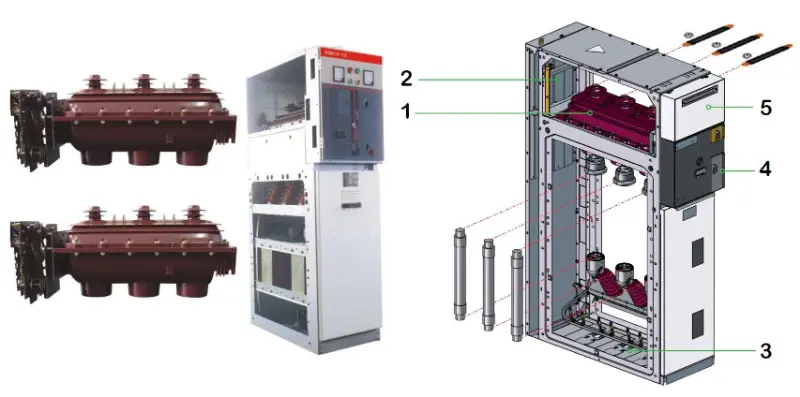

4. Strukturelle Form

Wählen Sie zwischen festem Typ (z. B. GGD, wirtschaftlich) oder herausziehbarem Typ (z. B. GCK/GCS/MNS, einfache Wartung, hohe Zuverlässigkeit). Der feste Typ eignet sich für Situationen mit verteilten Lasten, wenigen Stromkreisen und begrenzten Budgets.

Der Einschubtyp eignet sich für Situationen mit konzentrierten Lasten, vielen Stromkreisen und hohen Anforderungen an die Zuverlässigkeit der Stromversorgung (z. B. Rechenzentren, petrochemische Industrie).

5. Elektrische Parameter

Überprüfen Sie die Nennspannung, Frequenz und den berechneten Strom des Systems. Noch wichtiger ist die Einhaltung der dynamischen und thermischen Stabilitätsanforderungen unter Kurzschlussbedingungen. Das Ausschaltvermögen des Leistungsschalters muss größer sein als der maximale Kurzschlussstrom am Einbauort.  Der Parameterabgleich ist für einen sicheren Betrieb von grundlegender Bedeutung. Es muss auf strengen Berechnungen basieren, nicht nur auf Erfahrungen oder Schätzungen.                6. Projekt Natur

Handelt es sich um ein Neubauprojekt, ein Renovierungsprojekt oder ein Kapazitätserweiterungsprojekt?

Priorisieren Sie bei Neubauten hochwertige, äußerst zuverlässige neue Produkte. Beziehen Sie sich bei Renovierung/Erweiterung auf den vorhandenen Schranktyp, um die Systemintegration zu erleichtern.

7. Installationsraum

Messen Sie die Länge, Breite und Höhe des Elektroraums, insbesondere die Breite der Betriebsgänge vor und hinter den Schränken.

Die Platzverfügbarkeit begrenzt direkt die Abmessungen und das Layout des Schranks. Beispielsweise muss die Breite des Hintergangs den Wartungsanforderungen entsprechen und Schrankreihen mit einer Länge von mehr als 6 m erfordern zwei Ausgänge.

8. Wartung und Management: Berücksichtigen Sie den technischen Kenntnisstand des Bedienpersonals und die Anforderungen an die Wartungsfreundlichkeit.

Ausziehbare Schränke bieten eine gute Austauschbarkeit der Einheiten; Während der Wartung kann das defekte Gerät herausgezogen werden, um die Stromversorgung schnell wiederherzustellen, allerdings sind die Kosten höher.

Gängige Schaltanlagenmodelle und anwendbare Szenarien

Nachdem wir die Kerndimensionen verstanden haben, schauen wir uns einige gängige Arten anNiederspannungsschaltanlageauf dem Markt. Dies wird Ihnen helfen, Ihre abstrakten Anforderungen mit spezifischen Produkten abzugleichen.

Modellreihe  Strukturtyp  Kernmerkmale

Typische Anwendungsszenarien

:-----------  :-------------  :-----------------------------------------

GGD  Fixed Wirtschaftlich und praktisch, einfache Schaltung, erfordert aber für die Wartung einen Stromausfall.

Industrie- und Bergbauunternehmen, Baustellen mit Kostensensibilität, weniger Stromkreisen und geringen Anforderungen an die Kontinuität der Stromversorgung.

GCK       Draw-out

Bestehend aus Motor Control Center (MCC)-Einheiten. Isolierte Stromkreise bieten gute Sicherheit und Zuverlässigkeit. Bietet ein gutes Preis-Leistungs-Verhältnis.

Energiesysteme, Industrie- und Bergbauunternehmen, Hochhäuser, die Stromumwandlung, -verteilung und Motorsteuerung erfordern. Derzeit ein weit verbreiteter Typ.

GCS       Draw-out

Verbessertes Design basierend auf GCK, flexible Struktur, gute Austauschbarkeit der Schubladeneinheiten. Frühe Versionen hatten relativ niedrigere Schutzniveaus.  Verteilungssysteme in großen Kraftwerken, petrochemischen Anlagen usw., die einen hohen Automatisierungsgrad und Schnittstellenfähigkeit mit Computern erfordern.

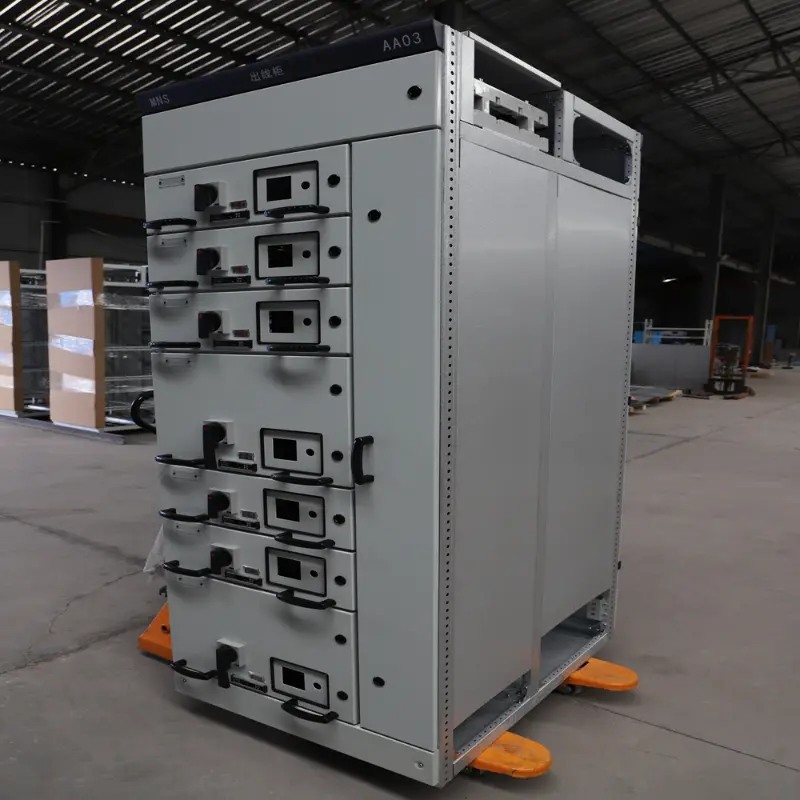

MNS       Draw-out

Kompaktes Design, modularer Aufbau, hervorragende Verarbeitung, hohes Schutzniveau, überlegene Leistung, aber relativ höhere Kosten (ca. doppelt so hoch wie bei GCS).  Situationen mit extrem hohen Anforderungen an die Zuverlässigkeit der Stromversorgung, Sicherheit und Raumnutzung, wie z. B. große Rechenzentren, gehobene Hotels und Werkstätten für Präzisionsfertigung.

> Kurz gesagt: Von GGD zu MNS kann man es als eine Weiterentwicklung sowohl der Leistung als auch der Kosten betrachten. Für die meisten konventionellen Projekte ist GCK oft eine kluge Wahl, die Wirtschaftlichkeit und Zuverlässigkeit in Einklang bringt.
