Allzweck-Inverter-Einzelrohr

Deyan Electric ist ein professioneller Lieferant mit umfassender Erfahrung in der Herstellung von industriellen Elektrogeräten. Sein LNC500 General-Purpose Inverter Single-Tube zeichnet sich durch hohe Qualität, hohe Leistungsdichte und volle Funktionalität aus. Mit einem guten Preisvorteil beim Großeinkauf unterstützt es Modbus und erfüllt vielfältige Anforderungen, die Ihren Kauf wert sind.

Anfrage absenden

Produktbeschreibung

Die Universal-Inverter-Einzelrohr-Frequenzumrichter der LNC500-Serie basieren auf einer brandneuen Software- und Hardwareplattform. Um den Marktanforderungen an mechanische Geräte wie Werkzeugmaschinen, Druck, Textilien, Chemiefasern, Steinmaterialien und Gravuren besser gerecht zu werden, zeichnet sich diese Serie von Frequenzumrichtern durch eine hohe Leistungsdichte, vollständige Schutzfunktionen und umfassende Anwendungsfunktionen aus. Es unterstützt das Standard-Modbus-Kommunikationsprotokoll (Hinweis: Bei Frequenzumrichtern mit einer Leistung von 7,5 kW 380 V und weniger und 5,5 kW 220 V und weniger befindet sich die Kommunikationsschnittstelle auf einer unabhängigen Kommunikationskarte. Wenn Sie bei der Bestellung „Kommunikationskarte“ angeben, ist die standardmäßige 485-Kommunikationsfunktion enthalten. Frequenzumrichter mit einer Leistung über 7,5 kW 380 V und über 5,5 kW 220 V werden mitgeliefert Standard-485-Kommunikationsfunktion). Leistungsbereich: 0,75 kW–5,5 kW–220 V, 0,75 kW–37 kW–380 V.

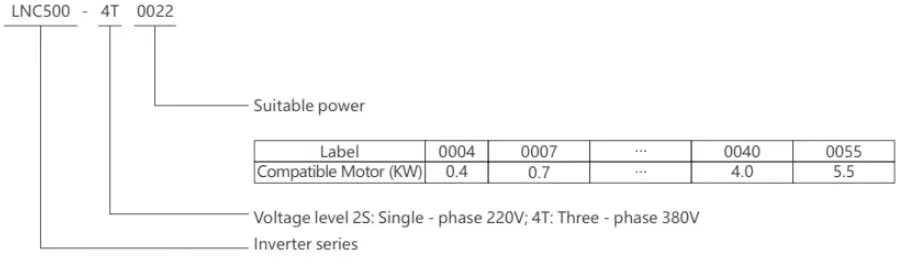

Modellbedeutung

LNC500 General-Purpose Inverter (Single-Tube)

Liste der Maschinenmodelle

Spannung und Leistung des Frequenzumrichters	Allzwecklast
Spannung und Leistung des Frequenzumrichters	Nennkapazität (kVA)	Nennausgangsstrom (A)	Anwendbare Motorleistung (kW)
220V-0,7kW	1.9	5	0.75
220V-1,5kW	2.9	7	1.5
220V-2,2kW	3.8	10	2.2
220V-4,0kW	5.7	16	4
220V-5,5kW	8.5	25	5.5
380V-1,5kW	2.4	4.5	1.5
380V-2,2kW	3.6	5.5	2.2
380V-4,0kW	6.3	9	4
380V-5,5kW	8.6	13	5.5
380V-7,5KW	11	17	7.5
380V-11kW	16.5	25	11
380V-15kW	20	30	15
380V-18,5kW	25.7	39	18.5
380V-22kW	29.6	45	22
380V-30kW	39.5	60	30
380V-37kW	49.4	75	37

Technische Spezifikationen

Artikel			Spezifikation
Eingang	Spannungsfrequenz		Dreiphasig 380V50/60Hz	Einphasig 220V50/60Hz
	Spannungsschwankung		Dreiphasig 300 V ~ 460 V	Einphasig 170 V ~ 270 V
Ausgabe	Spannungsbereich		4T#Serie: 0~380V	2S#-Serie: 0 ~ 220 V
	Frequenzbereich		0~600Hz
	Überlastfähigkeit		110 % für Langzeit; 150 % für 1 Minute; 180 % für 2 Sekunden
Steuerungseigenschaften	Steuermodus		V/F-Steuerung	Vektorsteuerung mit offenem Regelkreis
	Anlaufdrehmoment		0 Geschwindigkeit bei 180 %	0 Geschwindigkeit bei 180 %
	Geschwindigkeitsregelbereich		1:100	1:200
	Genauigkeit der Geschwindigkeitsstabilität		±0,5 %	±0,1 %
	Ansprechzeit		≤20 ms	≤5ms
	V/F-Kurve		Beliebige Einstellung von Mehrsegment-V/F-Kurven. Drei feste Kurven: konstantes Drehmoment, Drehmomentreduzierung 0, Drehmomentreduzierung 1
	Drehmomentsteigerung		Manuelle Einstellung: 0,0 bis 30,0 % der Nennleistung; Automatischer Boost: Bestimmen Sie automatisch das Boost-Drehmoment entsprechend dem Lastzustand
	Stromunterdrückung		Die Strom-Cosed-Loop-Steuerung begrenzt den Strom präzise innerhalb eines angemessenen Bereichs und vermeidet so Stromstöße und Fehlerauslösungen
	Spannungsunterdrückung		In Situationen, in denen die Netzspannung häufig schwankt oder es häufig zu Beschleunigungen und Verzögerungen kommt, wird eine einzigartige Spannungsvorhersagesteuerung verwendet, um die Spannung auf einen angemessenen Bereich zu begrenzen
	Frequenzauflösung	Analoge Menge	0,1 % der maximalen Ausgangsfrequenz
		Digitale Menge	0,01 Hz
	Frequenzgenauigkeit	Analoge Menge	0,1 % der maximalen Ausgangsfrequenz
		Digitale Menge	0,01 % der eingestellten Ausgangsfrequenz
Typische Funktionen	Mehrgeschwindigkeitsbetrieb		8-stufige programmierbare Mehrgeschwindigkeitssteuerung, 6 Betriebsmodi zur Auswahl
	Oszillierender Frequenzbetrieb		Schwingfrequenzbetrieb: Voreingestellte Frequenz und Mittenfrequenz einstellbar, Statusspeicherung und Wiederherstellung nach Abschaltung und Stromausfall
	PID-Steuerung		Eingebauter PID-Regler (voreingestellte Frequenz verfügbar)
	RS485-Kommunikation		Standardmäßige RS485-Kommunikationsfunktion, die das MODBUS-Kommunikationsprotokoll unterstützt
	Automatische Energieeinsparung		Passen Sie die Ausgangsspannung und die Schlupfkompensation in Echtzeit entsprechend dem Ausgangsstrom an, sodass der Motor jederzeit mit höchster Effizienz arbeiten kann
	Automatische Spannungsregelung		Je nach Bedarf können drei Arten der dynamischen Spannungsregelung, der statischen Spannungsregelung und der Nichtspannungsregelung ausgewählt werden, um den stabilsten Betriebseffekt zu erzielen
	Geschwindigkeitserkennung und Neustart		Sanfter Neustart und sofortiger Neustart des Motors
	Schalter		Ein interner Zähler für einfache Systemintegration
	Trägerfrequenz		Dreiphasen-Vektorsynthese: 1,5 ~ 12,0 kHz
	Frequenzeinstellung	Analoger Eingang	Spannungseingang: 0–10 V (Eingangsimpedanz 10 K) (obere und untere Grenze einstellbar) Stromeingang: 0–20 mA (obere Grenzspannung 12 V) (obere und untere Grenze einstellbar)
		Digitaler Eingang	Wird über das Bedienfeld, die RS485-Schnittstelle und die UP/DW-Klemmen eingestellt und kann auch in verschiedenen Kombinationen mit dem Analogeingang eingestellt werden
	Ausgangssignal	Analoger Ausgang	1-Wege-0~10V-Spannungs- oder 0~20mA-Stromsignal
		Digitaler Ausgang	2-Wege-DO-Ausgang, 1-Wege-Fehlerrelaisausgang (TA, TB, TC)
	Bremsen	Regeneratives Bremsen	Über 75 %
		Gleichstrombremsung	Wählbar beim Start bzw. Stopp, Betriebsfrequenz 0–50,00 Hz, Betriebszeit 0–20,0 s oder Dauerbetrieb
Schutzfunktion	Stromversorgungsschutz		Unterspannungsschutz, Schutz vor dreiphasiger Stromunsymmetrie
	Betriebsschutz		Überstromschutz, Überspannungsschutz, Wechselrichter-Überlastschutz, Wechselrichter-Überlastschutz, Motorüberlastschutz, Ausgangsphasenausfallschutz, Modulantriebsschutz, Eingangsphasenausfallschutz, Schaltnetzteil-Überlastschutz
	Geräteanomalie		Stromerkennungsanomalie, EEPROM-Speicheranomalie, Steuereinheitanomalie, Motorüberhitzung, MC-Einschaltfehler, Temperaturfehler
	Motoranschluss		Motor nicht angeschlossen, unausgeglichene dreiphasige Parameter des Motors, Parameteridentifikationsfehler
Umfeld	Umgebungstemperatur		-10℃ bis +50℃ (nicht gefrierend)
	Umgebungsfeuchtigkeit		Unter 90 % (kein Frost)
	Umgebung		Im Innenbereich (kein direktes Sonnenlicht, keine korrosiven oder brennbaren Gase, kein Ölnebel, Staub usw.)
	Höhe		Unter 1000m
	Schutzstufe		IP20
	Kühlmethode		Zwangsluftkühlung
	Vibrationsniveau		<20m/s²

LNC500 General-Purpose Inverter (Single-Tube)
