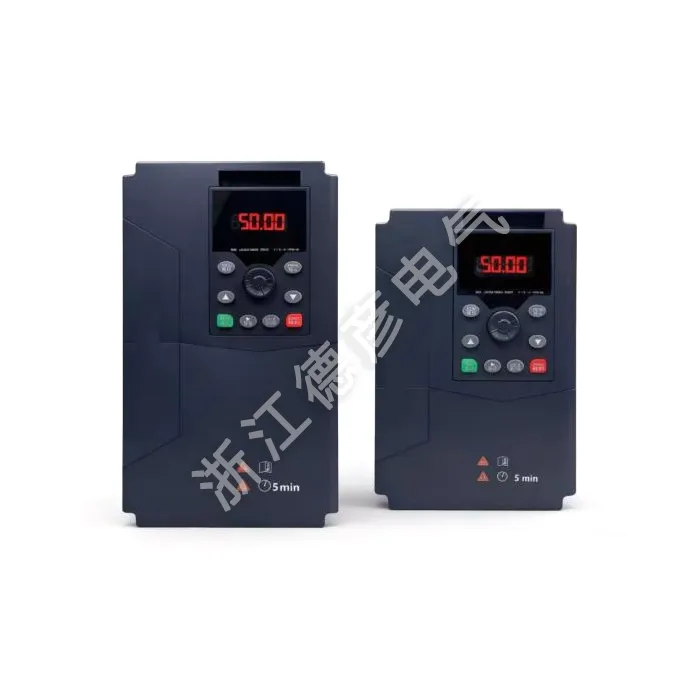

Wechselrichter für Drahtziehmaschine

Deyan Electric ist ein professioneller Lieferant von Industrieelektrogeräten, der zuverlässige Lösungen und gute Preisvorteile bietet und den europäischen und amerikanischen Markt abdeckt. Der Wechselrichter LNC860L für Drahtziehmaschinen verfügt über eine fortschrittliche Spannungsregelung und stabile Qualität. Es eignet sich für den Großeinkauf, eignet sich für die Draht- und Kabelindustrie und gewährleistet einen stabilen Betrieb.

Anfrage absenden

Produktbeschreibung

Die Frequenzumrichter der LNC860L-Serie für Drahtziehmaschinen verfügen nicht nur über alle Hochleistungsmerkmale der 8605-Vektor-Frequenzumrichter, sondern können auch eine Spannungsregelung im geschlossenen und offenen Regelkreis erreichen und so verschiedene Auf- und Abwickelanforderungen erfüllen. Es verfügt über ein integriertes mathematisches Modell zur Steuerung und Unterstützung der Spannungswicklung automatische Berechnung des Rollendurchmessers. Es kann in Branchen wie Draht und Kabel, Metallfolienverarbeitung, Wicklung, Metalldrahtziehen und Kunststoffdrahtziehen weit verbreitet eingesetzt werden. Dieser Wechselrichter für Drahtziehmaschinen ist standardmäßig mit einer 485-Kommunikationsfunktion und einer Bremseinheit ausgestattet und für eine Leistung von 22 kW und weniger ausgestattet. Leistungsbereich: 0,75 kW–400 kW–380 V.

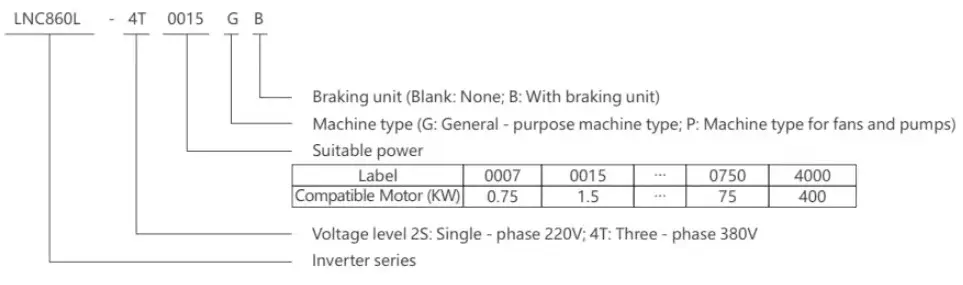

Modellbedeutung

LNC860L Inverter for Wire-Drawing Machine

Produktmerkmale

▲Hochleistungsvektorsteuerung, großes Niederfrequenzdrehmoment und stabile Leistung

▲Unterstützt verschiedene Encoder: ABZ-Inkremental-, U-Inkremental- und Resolver-Encoder

▲ Breiter Spannungseingang, automatische Ausgangsspannungsregelung (AR), keine Abschaltung bei kurzzeitigem Stromausfall, mit stärkerer Anpassungsfähigkeit

▲Unterstützt Spannungsregelung mit geschlossenem und offenem Regelkreis

▲Eingebautes mathematisches Modell zur Steuerung der Spannungswicklung, unterstützt die automatische Berechnung des Rollendurchmessers

▲ Sanfter Start, stabiler Betrieb und konstante Spannung

▲Automatische Drahtbrucherkennung, automatische Trägheitskompensation

▲Auf- und Abwickelsystemkombination kann den DC-Bus gemeinsam nutzen und so elektrische Energie sparen

▲Eingebauter fortschrittlicher PID-Algorithmus mit schneller Reaktion, starker Anpassungsfähigkeit und einfachem Debuggen

▲16-stufige Geschwindigkeitssteuerung, einfache SPS realisiert multifunktionale Logiksteuerung wie Timing, konstante Geschwindigkeit und Richtungseinstellung

▲Die integrierte RS485-Kommunikationsschnittstelle unterstützt das Modbus-Protokoll

▲ Mehrere Schutzfunktionen: Überspannung, Überstrom, Überlast, Überhitzung usw

Anweisungen zum Typenschild

MODELL:	LNC860L-4T0037GB/4T0055PB
LEISTUNG:	3,7 kW 9 A/5,5 kW 13 A
EINGANG:	3PH AC380V 50HZ/60HZ
AUSGABE:	3PH ACOV-380V OHZ-400HZ
S.N.:	Barcode

Liste der Maschinentypen

Frequenzumrichtermodell	Leistungskapazität (kVA)	Eingangsstrom (A)	Ausgangsstrom (A)	Anwendbarer Motor (KW)
Einphasige Stromversorgung: 220 V ± 15 %, 50/60 Hz
LNC860L-2S0007GB	1.5	8.2	5.0	0.75
LNC860L-2S0015GB	3.0	14.0	7.0	1.5
LNC860L-2S0022GB	4.0	23.0	9.6	2.2
Dreiphasige Stromversorgung: 380 V ± 15 %, 50/60 Hz
LNC860L-4T0007GB	1.5	3.4	2.1	0.75
LNC860L-4T0015GB	3.0	5.0	3.8	1.5
LNC860L-4T0022GB	4.0	5.8	5.1	2.2
LNC860L-4T0037GB	5.9	10.5	9	3.7
LNC860L-4T0055GB	8.9	14.6	13	5.5
LNC860L-4T0075GB	11	20.5	17	7.5
LNC860L-4T0110GB	17	26	25	11
LNC860L-4T0150GB	21	35	32	15
LNC860L-4T0185GB	24	38.5	37	18.5
LNC860L-4T0220GB	30	46.5	45	22
LNC860L-4T0300G	40	62	60	30
LNC860L-4T0370G	57	76	75	37
LNC860L-4T0450G	69	92	91	45
LNC860L-4T0550G	85	113	112	55
LNC860L-4T0750G	114	157	150	75
LNC860L-4T0900G	134	180	176	90
LNC860L-4T1100G	160	214	210	110
LNC860L-4T1320G	192	256	253	132
LNC860L-4T1600G	231	307	304	160
LNC860L-4T2000G	250	385	377	200
LNC860L-4T2200G	280	430	426	220
LNC860L-4T2500G	355	441	465	250
LNC860L-4T2800G	396	495	520	280
LNC860L-4T3150G	445	565	585	315
LNC860L-4T3550G	500	617	650	355
LNC860L-4T4000G	565	687	725	400

Technische Spezifikationen

Artikel		Spezifikation
Kontrolleigenschaften	Ausgangsfrequenz	0-500Hz
	Trägerfrequenz	0,8 kHz ~ 12 kHz. Die Trägerfrequenz kann automatisch entsprechend den Lasteigenschaften angepasst werden
	Auflösung der Ausgangsfrequenz	0,01 Hz
	Steuermodus	Vektorregelung mit offenem Regelkreis (SVC) V/F-Regelung Vektorregelung mit geschlossenem Regelkreis (FVC)
	Drehmomenteigenschaften	Mit Drehmomentkompensation und Schlupfkompensation kann das Anlaufdrehmoment 150 % bei 0,5 Hz erreichen
	Genauigkeit der Drehmomentregelung	±5 % (FVC)
	Handlungskriterium zur Stallverhinderung	Wird als Prozentsatz des Nennstroms eingestellt, im Bereich von 20 % bis 250 %.
	Geschwindigkeitsregelbereich	1:100 (SVC) 1:1000 (FVC)
	Genauigkeit der Geschwindigkeitsstabilisierung	±0,5 % (SVC) ±0,02 % (FVC)
	Überlastfähigkeit	150 % des Nennausgangsstroms für eine Minute
	V/F-Kurve	Vier Modi: linear; Mehrpunkt; vollständige V/f-Trennung; unvollständige V/f-Trennung
	Beschleunigungs- und Verzögerungskurve	Lineare oder S-Kurven-Beschleunigungs- und Verzögerungsmodi; vier Beschleunigungs- und Verzögerungszeiten; Beschleunigungs- und Verzögerungszeitbereich 0,1 bis 6500,0 s
	Gleichstrombremsung	DC-Bremsfrequenz: 0,00 Hz ~ maximale Frequenz. Bremszeit: 0,0 s ~ 60,0 s, Bremswirkungsstromwert: 0,0 % ~ 100,0 %
	Jog-Steuerung	Jog-Frequenzbereich: 0,00 Hz ~ maximale Frequenz, Jog-Beschleunigung und Verzögerungszeit 0,1 s ~ 6500,0 s
	Einfache SPS, mehrstufige Geschwindigkeitsbedienung	Über die eingebaute SPS oder Steuerterminals ist ein Betrieb mit bis zu 16-stufiger Geschwindigkeit möglich
	Eingebaute PID	Es kann leicht das Prozesssteuerungssystem mit geschlossenem Regelkreis realisieren
	Automatische Spannungsregelung (AVR)	Wenn sich die Netzspannung ändert, kann die Ausgangsspannung automatisch konstant gehalten werden
	Schnelle Strombegrenzungsfunktion	Minimieren Sie Überstromfehler weitestgehend und schützen Sie den normalen Betrieb des Frequenzumrichters
Betriebseigenschaften	Betriebsbefehlskanal	Drei Kanäle: bereitgestellt durch das Bedienfeld, bereitgestellt durch die Steuerterminals, bereitgestellt durch die serielle Kommunikationsschnittstelle. Es kann auf verschiedene Arten umgeschaltet werden
	Frequenzquelle	Zehn Frequenzquellen: vorgegeben durch Bedienfeldknopf, vorgegeben durch Bedienfeld, vorgegeben durch analoge Spannung, vorgegeben durch analogen Strom, vorgegeben durch RS485-Kommunikation, die auf verschiedene Arten umgeschaltet werden kann
	Hilfsfrequenzquelle	Zehn Hilfsfrequenzquellen. Es kann flexibel eine Hilfsfrequenz-Feinabstimmung und Frequenzsynthese erreichen
	Eingabeterminals	Sechs digitale Eingangsklemmen, von denen eine als Hochgeschwindigkeits-Impulseingang verwendet werden kann. Zwei analoge Eingangskanäle, Al1: Eingangsbereich 0–+10 V, Al2: Eingangsbereich 0–+10 V/0–20 mA
	Ausgangsklemmen	Ein Hochgeschwindigkeits-Impulsausgangsanschluss, der Rechtecksignale von OkHz bis 50 kHz ausgibt und die Ausgabe physikalischer Größen wie eingestellter Frequenz und Ausgangsfrequenz realisieren kann. Ein digitaler Ausgangsanschluss, ein Relais-Ausgangsanschluss, zwei analoge Ausgangsanschlüsse: OV ~ 10 V/0–20 mA, die die Ausgabe von Ausgangsfrequenz-/Strom-/Spannungs-/Frequenzbefehls-/Drehzahl-/Leistungsfaktorsignalen anzeigen können
	Schutzfunktion	Motorkurzschlusserkennung beim Einschalten, Eingangs- und Ausgangsphasenausfallschutz, Überstromschutz, Überspannungsschutz, Unterspannungsschutz, Überhitzungsschutz, Überlastschutz usw
Eisenung	Bewerbungsort	In Innenräumen, nicht direktem Sonnenlicht ausgesetzt, frei von Staub, korrosiven Gasen, brennbaren Gasen, Ölnebel, Wasserdampf, tropfendem Wasser oder Salz usw
	Höhe	Weniger als 1000 m
	Umgebungsfeuchtigkeit	-10℃~+40℃ (Wenn die Umgebungstemperatur zwischen 40℃~50℃ liegt, ist eine Leistungsreduzierung erforderlich)
	Luftfeuchtigkeit	Weniger als 95 % relative Luftfeuchtigkeit, ohne Kondensation von Wassertropfen
	Vibration	Weniger als 5,9 m/s² (0,6 g)
	Lagertemperatur	-20℃~+60℃

LNC860L Inverter for Wire-Drawing Machine
