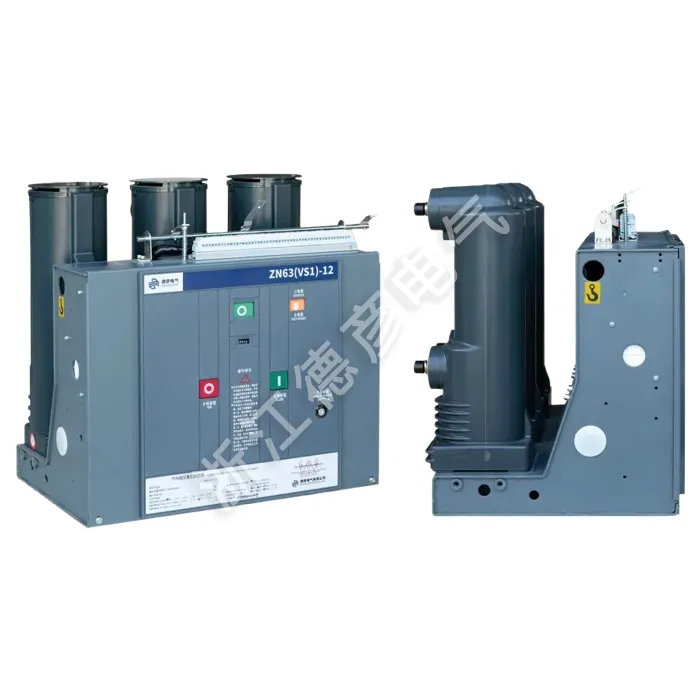

Vakuum-Leistungsschalter für den Innenbereich mit Handwagen

Deyan Electric ist ein professioneller Lieferant mit umfassender Erfahrung in der Herstellung von industriellen Elektrogeräten, der sich auf Forschung und Entwicklung, Produktion, Vertrieb und Service von industriellen Elektrogeräten spezialisiert hat. Zu den Hauptprodukten gehören Energieanlagen wie gasisolierte Schaltanlagen, Ringleitungen, kompakte Umspannwerke und Hoch-/Niederspannungsschaltanlagen.
Der Vakuum-Leistungsschalter für den Innenbereich mit Handwagen-Design (ausziehbar) für einfache Wartung und Prüfung. Mit seiner Vakuumunterbrechungstechnologie, seiner kompakten Struktur und seinem flexiblen Betrieb bietet es zuverlässigen Stromkreisschutz und ist somit ideal für Stromverteilungssysteme und industrielle Anwendungen.

Anfrage absenden

Produktbeschreibung

Der Innen-Vakuum-Leistungsschalter mit Handwagen ist eine dreiphasige Wechselstrom-50-Hz-Innenschaltanlage mit einer Nennspannung von 12 kV. Es eignet sich für Steuerungs- und Schutzanwendungen in Industrieanlagen, Kraftwerken, Umspannwerken und Elektroanlagen und ist ideal für Standorte mit häufigem Betrieb. Ausgestattet mit integriertem Betätigungsmechanismus und Schaltergehäuse. Der Vakuum-Leistungsschalter für den Innenbereich mit Handwagen kann als feste Installationseinheit konzipiert oder mit einem speziellen Einschubmechanismus ausgestattet werden, um eine herausziehbare Einheit zu bilden. Der Innenraum-Vakuum-Leistungsschalter mit Hauptstromkreisabschnitt für Draisine kann vollständig gekapselte, feststoffisolierte Pole enthalten, um eine kompakte Größe, hohe Zuverlässigkeit und einen wartungsfreien Betrieb zu erreichen. Es ist mit ausziehbaren Schaltschränken wie KYN28-12 (GZS) kompatibel, während die fest montierte Version in XGN-Festschaltschränke integriert werden kann.

Produktparameter (Spezifikation)

Seriennummer	Name		Einheit	Daten
1	Nennspannung		kV	12
2	Maximale Betriebsspannung		KV	12
3	Nennstrom		A	630 1250	630 1250 1600 2000 2500 3150		1250 1600 2000 2500 3150 4000
4	Bemessungs-Kurzschlussausschaltstrom (Bemessungsstrom für thermische Stabilität – RMS)		KA	20/25	31.5		40
5	Nenn-Kurzschluss-Schließstrom (Spitze)		KA	50/63	80		100
6	Nenn-Spitzenstromfestigkeit (Nennstrom für dynamische Stabilität – Spitze)		KA	50/63	80		100
7	4S-bewerteter Kurzschlussstrom		KA	20/25	31.5		20/25
8	Bewerteter Isolationsgrad	Arbeitsspannungsfestigkeit (vor und nach der Nennunterbrechung)/1 Minute Netzfrequenz-Spannungsfestigkeit	KV	Boden 42 (Pause 48)
		Spannungsfestigkeit (vor und nach der Nennunterbrechung) / Spitzennennspannung für Blitzimpulse		Boden 75 (Pause 85)
9	Bewertete thermische Stabilitätszeit		S	4
10	Bewerteter Betriebsablauf			Separat -0,3S - Kombiniert -180S - Kombiniert
11	Mechanisches Leben		Zweite	20000
12	Nennkurzschluss-Ausschaltstrom, Anzahl der Unterbrechungen		Zweite	50
13	Nenn-Schließspannung des Antriebsmechanismus (DC)		v	AC、DC 110.220
14	Nennöffnungsspannung des Antriebsmechanismus (DC)		v	AC、DC 110.220
15	Kontaktlücke		mm	11±1
16	Überhub (Kontaktfederkompressionslänge)		mm	3,5 ± 0,5
17	Dreiphasige Schließ- und Öffnungszeit		MS	≤2
18	Kontaktprellzeit beim Schließen		MS	≤2
19	Durchschnittliche Auslösegeschwindigkeit		MS	0,9~1,2
	Durchschnittliche Schließgeschwindigkeit		MS	0,5-~0,8
20	Öffnungszeit	Bei maximaler Betriebsspannung	S	≤0,05
21		Bei minimaler Betriebsspannung		≤0,08
22	Schließzeit		S	0.1
23	Widerstand jedes Phasenhauptstromkreises		μΩ	630 ≤50		1250 ≤ 45
24	Zulässige kumulative Verschleißdicke für bewegliche und stationäre Kontakte		mm	3

Produkteigenschaften und Anwendung

Handkarren-Design (ausziehbar).

Erweiterte Vakuumunterbrechung

Erhöhte Sicherheit durch Verriegelungen

Federbetätigungsmechanismus

Vielseitige Anwendung

Anwendungsbereich

◇ Kompakte Ortsnetzstationen

◇ Kleine Industrie- und Bergbauunternehmen

◇ Windkraftanlagen

◇ Hotels, Einkaufszentren, Bürogebäude, Einkaufszentren usw.

◇ C-Lastschalteinheit

◇ D-Direct-Kabelanschlusseinheit

◇ De-Direktkabelanschlusseinheit mit Erdungsschalter

◇ F-Lastschalter-Sicherungs-Kombinationseinheit

◇ V-Vakuum-Leistungsschaltereinheit
