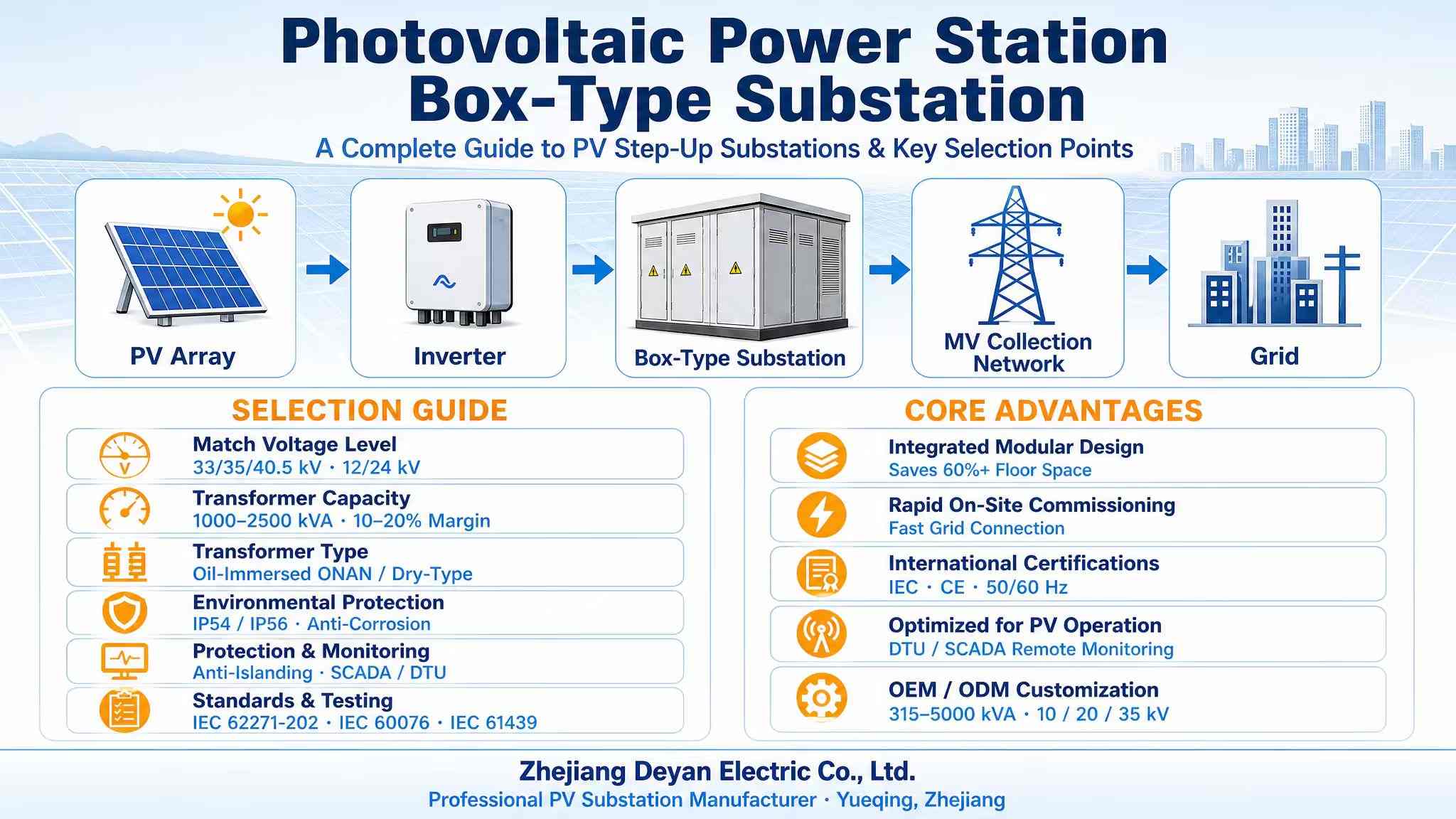

Ein vollständiger Leitfaden zu PV-Umspannwerken und wichtigen Auswahlpunkten

Angesichts der kontinuierlichen Ausweitung von Photovoltaik-Kraftwerksprojekten (PV) weltweit benötigen ausländische EPC-Auftragnehmer und PV-Entwickler dringend Stromverteilungsgeräte, die eine hohe Zuverlässigkeit und einen schnellen Einsatz bieten. Allerdings können PV-Kraftwerke nicht alleine direkt ans Netz gehen. Die von den PV-Modulfeldern gesammelte elektrische Energie muss von der Ausgangsspannung des Wechselrichters auf das Mittelspannungssammelnetz übertragen und dann in das Übertragungs- und Verteilungsnetz eingespeist werden – genau das ist die Funktion der Kastenstation. Das kastenförmige Umspannwerk für PV-Kraftwerke (auch als vorgefertigtes Photovoltaik-Kompakt-Umspannwerk bezeichnet) ist zu einem zentralen Netzanschlussgerät sowohl für zentralisierte als auch für verteilte PV-Projekte geworden.

So wählen Sie eine kastenförmige Unterstation für Ihr PV-Projekt aus

1. Passen Sie den Kollektorspannungspegel an:Bestätigen Sie die Mittelspannungssammelspannung des Kraftwerks und die örtlichen Netzstandards. Große Freiflächenkraftwerke verwenden üblicherweise 33 kV, 35 kV oder 40,5 kV; Verteilte Projekte verwenden häufiger 12 kV oder 24 kV. Die Hochspannungskomponenten, der Transformator und die Durchführungen der Umspannstation müssen dem Spannungsniveau entsprechen; Nichtübereinstimmungen können zu Geräteausfällen führen.

2. Bestimmen Sie die Transformatorkapazität:Die Transformatorkapazität muss die maximale Leistung des PV-Wechselrichter-Arrays mit einer Sicherheitsmarge von 10–20 % abdecken und gleichzeitig eine Leistungsreduzierung bei hohen Temperaturen berücksichtigen. Im Allgemeinen ist ein einzelnes PV-Array mit einem Aufwärtstransformator ausgestattet, üblicherweise im Bereich von 1000 kVA bis 2500 kVA. Überkapazitäten erhöhen die Kosten und Verluste, während unzureichende Kapazitäten die Stromerzeugung der Anlage bei hoher Sonneneinstrahlung einschränken.

3. Wählen Sie den Transformatortyp:Öltransformatoren (ONAN) bieten eine hohe Zuverlässigkeit und Kosteneffizienz und eignen sich daher für Freiland- und Wüsten-PV-Kraftwerke. Trockentransformatoren eignen sich für Innenanwendungen, Projekte mit hohen Brandschutzanforderungen und Bereiche mit strengen Umweltauflagen.

4. Überprüfen Sie die Umweltschutzfähigkeiten:Überprüfen Sie bei rauen Bedingungen wie hohen Wüstentemperaturen, Salznebel an der Küste und großen Höhen die Schutzart des Gehäuses, die Korrosionsschutzbehandlung, die Hochtemperatur-Derating-Parameter und die Belüftungs-/Klimaanlage-Kühlkonstruktion für den Transformator und die Niederspannungsbereiche. Die Auslegung des Kühlsystems in heißen Regionen ist von entscheidender Bedeutung.

5. Konfigurieren Sie Schutz- und Überwachungssysteme:Das System muss sich an die Oberschwingungen des Wechselrichters und den bidirektionalen Stromfluss von Photovoltaik-Speichern anpassen und die Anforderungen an den Netzanschluss erfüllen. Ausgestattet mit Überspannungs-/Unterspannungs-, Frequenz-, Überlast- und optionalem Inselbildungsschutz sowie den erforderlichen Messwandlern und Verriegelungsmechanismen. Bestätigen Sie bei großen Freilandanlagen, dass die Umspannstation SCADA-Fernüberwachungsprotokolle unterstützt.

6. Überprüfen Sie die Standards und Testanforderungen:Die Ausrüstung muss IEC 62271-202, IEC 60076 und IEC 61439 entsprechen. Für Exportprojekte können ggf. auch IEEE-Standards erforderlich sein. Fordern Sie bei der Bestellung Baumusterprüfberichte, CE-Zertifikate etc. an. Legen Sie im Vertrag die Punkte des Factory Acceptance Test (FAT) (Isolierung, Spannungsfestigkeit, Kontaktwiderstand, mechanische Tests und Verriegelungstests) fest und vereinbaren Sie Lieferpläne und Ersatzteilbedingungen.

Kernvorteile von Deyan-PV-Umspannwerken

1. Hochintegrierte modulare Struktur:Hochspannungsschaltanlage, Verteiltransformator, Niederspannungsverteiler, Messgeräte und Blindleistungskompensationsgeräte sind in einem dichten Gehäuse integriert. Im Vergleich zu herkömmlichen zivilen Stromverteilungsräumen werden dadurch über 60 % der Grundfläche eingespart, wodurch es sich hervorragend für PV-Projekte mit begrenzten Landressourcen eignet.

2. Schnelle Inbetriebnahme vor Ort, verkürzte Projektzeit:Alle internen Verkabelungs-, Montage- und Werkstests werden in der Produktionsstätte durchgeführt. Bei der Ankunft am Projektstandort müssen die Geräte lediglich ein Fundament platzieren und Kabel zur Stromversorgung anschließen, was den Bauzyklus des Projekts erheblich verkürzt und einen schnellen Netzanschluss und eine schnelle Stromerzeugung für PV-Projekte ermöglicht.

3. Konform mit internationalen Zertifizierungsstandards:Die Produkte entsprechen IEC 62271-202 und erfüllen die CE-Zertifizierungsanforderungen, mit Unterstützung für die 50-Hz-/60-Hz-Netzanpassung für verschiedene Länder. Die Gehäuseschutzarten können IP54 und IP56 erreichen und bieten Beständigkeit gegen Sandstürme, Salznebelkorrosion und hohe Temperaturen, geeignet für raue PV-Betriebsbedingungen im Freien wie Wüsten, Küstengebiete und Umgebungen mit hoher Luftfeuchtigkeit.

4. Optimierte elektrische Leistung für PV-Betriebsbedingungen:Entwickelt für die intermittierenden Ausgangseigenschaften der PV-Stromerzeugung, ausgestattet mit umfassendem Überspannungs-, Überstrom- und Inselbildungsschutz. Unterstützt DTU- und SCADA-Fernüberwachung und erfüllt die Anforderungen für den unbeaufsichtigten Betrieb von PV-Anlagen. Um den Projektanforderungen gerecht zu werden, sind Transformatoren als Öl- oder Trockentransformatoren erhältlich.

5. Unterstützt OEM/ODM-Anpassungsdienste:Die Kapazität reicht von 315 kVA bis 5000 kVA, mit Spannungsebenen von 10 kV/20 kV/35 kV. Gehäuseabmessungen, interne Konfigurationen, Kühllösungen und Gehäusefarben können basierend auf den einzeiligen Diagrammen des Kunden angepasst werden. Für projektbezogene Bestellungen werden Kleinserienbestellungen akzeptiert.

Warum sollten Sie sich für Zhejiang Deyan Electric Co., Ltd. entscheiden?

Zhejiang Deyan Electric Co., Ltd. mit Sitz in Yueqing, Zhejiang, ist ein professioneller Hersteller von kompletten Hoch- und Niederspannungs-Stromversorgungsgeräten. Deyan Electric bietet PV-spezifische Lösungen an, darunter4300 kVA 40,5 kV vorgefertigte Umspannstation für Freilandkraftwerke, Die2000-kVA-Kasten-Umspannwerk im europäischen Stil für mittelgroße PV-Parksund modulare Kompaktstationen für dezentrale Projekte. Alle Produkte werden im Werk vormontiert und vor dem Versand vollständig getestet. Sie eignen sich für den PV-Netzanschlussbedarf in Europa, Südostasien, dem Nahen Osten, Afrika und anderen Regionen.

Einheitliche Fertigungsfabrik mit kompletten hauseigenen Produktions- und Testwerkstätten

● Strenge Werkstests vor dem Versand; Vollständige Prüfberichte und Zertifizierungsdokumente verfügbar.
● Kann dringende PV-EPC-Bestellungen mit kontrollierbaren Lieferplänen bearbeiten.
● One-Stop-Service von der Zeichnungsprüfung und Produktion bis zum technischen Kundendienst nach dem Verkauf.
● Umfangreiche Erfahrung im Export neuer Energieprojekte.
