Was sind die fünf Schlüsselmetriken zur Bewertung von Transformatoren?

Fünf Schlüsselkennzahlen fürBewertung des TransformatorsDie Qualität basiert auf internationalen Standards (IEC 60076) und industriellen Ingenieurspraktiken und konzentriert sich in erster Linie auf die Effizienz der Transformatorleistung, die Sicherheitszuverlässigkeit und die Betriebsstabilität. Nachfolgend finden Sie eine systematische Erläuterung der fünf Kernkennzahlen:

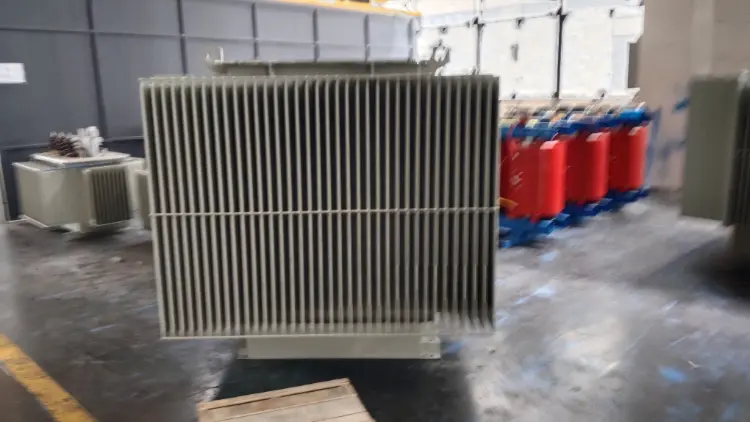

1. Nennkapazität

Bezieht sich auf die Scheinleistung, die ein Transformator über längere Zeiträume unter Nennspannung, Nennfrequenz und bestimmten Kühlbedingungen kontinuierlich liefern kann, gemessen in kVA oder MVA.

Funktion: Bestimmt die Belastbarkeit des Transformators und dient als primäre Auswahlgrundlage.

Auswahlprinzip: Basierend auf der Gesamtlastleistung (unter Berücksichtigung des Leistungsfaktors und des Simultanfaktors), mit einer Reserve von 15–25 %, um Überlastung und Erwärmung („kleines Pferd zieht einen großen Karren“) oder Leerlaufverluste („großes Pferd zieht einen kleinen Karren“) zu vermeiden.

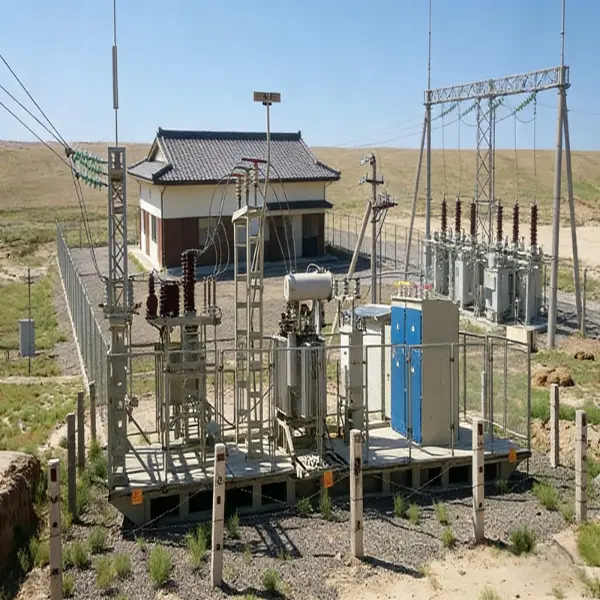

Technische Anwendung: 35-kV-Transformatoren haben typischerweise eine Leistung von 1 bis 40 MVA, während Photovoltaik-Aufspannstationen üblicherweise Einheiten von 400 bis 1000 kVA verwenden.

Beispiele für Produktparameter: Der 35-kV-Transformator von Deyan Electric hat eine Nennkapazität von 160 kVA; Der Trockentransformator von Xiangtong Electric hat eine Nennleistung von 400 kVA.

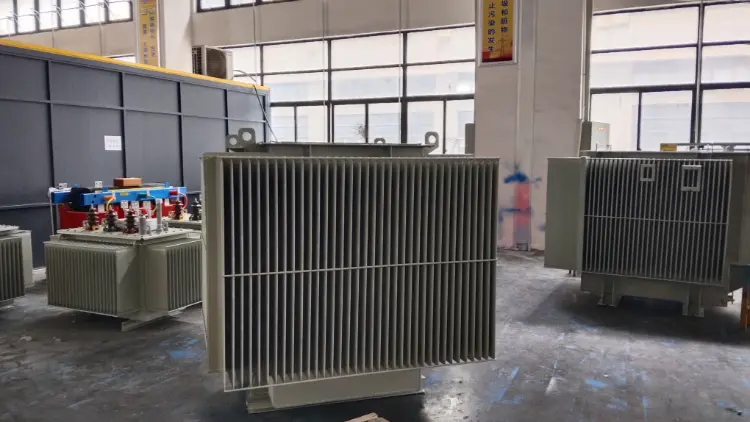

2. Leerlaufverlust

Dies wird auch als Eisenverlust bezeichnet und bezieht sich auf den Wirkleistungsverlust, wenn die Sekundärseite des Transformators offen ist und die Primärseite unter Nennspannung steht. Es besteht hauptsächlich aus Kernhysterese und Wirbelstromverlusten.

Einflussfaktoren: Kernmaterial (z. B. kaltgewalzte kornorientierte Siliziumstahlbleche), Laminierprozess, magnetische Flussdichtegestaltung.

Bedeutung der Energieeffizienz: Eine zentrale Kennzahl zur Bewertung der Energieeffizienz von Transformatoren. Produkte mit Ultra-Premium-Effizienz haben Leerlaufverluste von ≤ 0,6 W/kg.

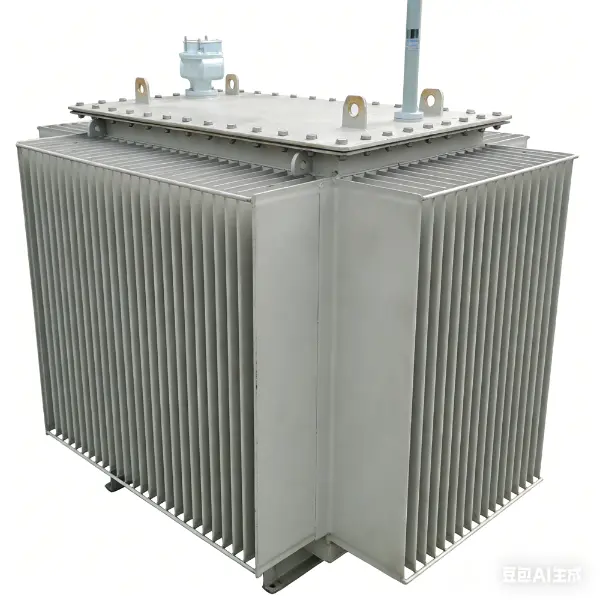

Typische Werte: Ein 160-kVA-Öltransformator hat Leerlaufverluste von etwa 280 W; Hocheffiziente Modelle können unter 200 W fallen.

3. Lastverlust

Dies wird auch als Kupferverlust bezeichnet und bezieht sich auf den Wirkleistungsverlust, der durch den Wicklungswiderstand bei Nennstrom erzeugt wird und proportional zum Quadrat des Laststroms ist.

Einflussfaktoren:

Leitermaterial (Kupfer übertrifft Aluminium), Querschnittsfläche und Verbindungsverfahren.

Bewertungswert:

Wirkt sich direkt auf die Betriebskosten aus; Geringere Verluste führen langfristig zu einer besseren Energieeffizienz.

Typische Werte:

Ein 160-kVA-Transformator hat Lastverluste von etwa 2820 W, während hocheffiziente Modelle unter 2500 W geregelt werden können.

Beispiel für Produktparameter: Der Lastverlust des Deyan Electric-Transformators beträgt 2820 W

4. Kurzschlussimpedanz (%)

Bezieht sich auf den Prozentsatz der Nennspannung, der erforderlich ist, um Nennstrom an die Primärseite anzulegen, wenn die Sekundärseite kurzgeschlossen ist, und spiegelt die Größe des Innenwiderstands des Transformators wider.

Funktionen:

Begrenzt den Kurzschlussstrom (höhere Impedanz reduziert den Kurzschlussstrom);

Beeinflusst die Spannungsregulierungsrate (eine höhere Impedanz führt zu einem größeren Spannungsabfall bei Lastschwankungen).

Typischer Bereich:

Verteilungstransformatoren: 4 %–6 % (Ausgleichsstabilität und Spannungsabfall);

Industrielle Schwerlastöfen (z. B. Lichtbogenöfen): 8 %–15 %;

Beim Parallelbetrieb mehrerer Geräte muss die Impedanzabweichung ≤ ±0,5 % betragen.

Produktbeispiele:

Huarui Electric: 4,5 % Impedanzspannung

Xiangtong Electric: 4,0 % Impedanzspannung

5. Isolationsleistung

Deckt die Isolationsfestigkeit und den Alterungsstatus zwischen Wicklungen sowie zwischen Wicklungen und Erde ab und bildet die Grundlage für einen sicheren Betrieb.

Kerntestgegenstände:

Isolationswiderstand: Gemessen mit einem Megaohmmeter, spiegelt die Trockenheit und den Alterungsgrad der Isolierung wider;

Netzfrequenzfestigkeit: Hält der angegebenen Spannung (z. B. 75 kV für 35-kV-Wicklungen) 1 Minute lang ohne Ausfall stand;

Teilentladung (PD): ≤3pC ist optimal; Das Überschreiten dieses Schwellenwerts weist auf eine Verschlechterung der Isolierung hin.

Isolationsklasse: Klasse A (105 °C), Klasse F (155 °C), Klasse H (180 °C), Festlegung der Temperaturanstiegsgrenzen.

Standardbasis: Sowohl GB/T 6451 als auch IEC 60076 geben verbindlich Grenzwerte für die Spannungsfestigkeit und Teilentladung der Isolierung an.

Beispiel für Produktparameter: In Jinghengjin hergestellte Transformatoren haben die Isolationsstufe LI200AC85; Die Isolationsklasse von Jinyu Electric ist H.

Ergänzende Hinweise: Weitere wichtige Hilfsindikatoren

Obwohl sie nicht zu den „Fünf Kernparametern“ gehören, sind sie in der Ingenieurspraxis dennoch von wesentlicher Bedeutung:

Temperaturanstieg: Anstieg der oberen Öltemperatur ≤60 K, Anstieg der Wicklungstemperatur ≤65 K (IEC 60076-2);

Verbindungsgruppe‌: Dyn11 ist der Mainstream für die Verteilung, unterdrückt Verzerrungen der dritten Harmonischen und gewährleistet einen stabilen Betrieb unter dreiphasigen unsymmetrischen Lasten;

Kühlmethode‌: Natürliche Ölkühlung (ONAN) und Trockenluftkühlung (AN) beeinflussen die Wärmeableitungseffizienz und die Umweltverträglichkeit;
