Warum sind Schaltanlagen der Schlüsselknoten in modernen Energiesystemen?

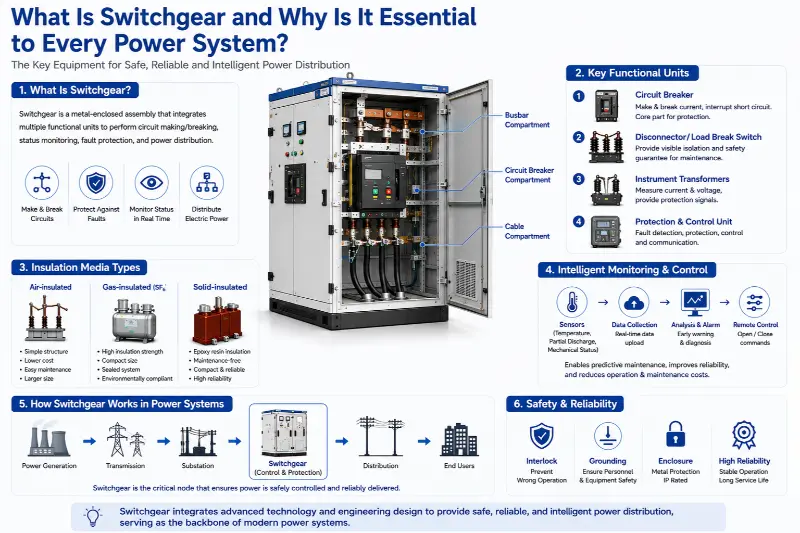

In einem elektrischen Energiesystem ist dieÜbertragung elektrischer EnergieVom Kraftwerk bis zum Endverbraucher umfasst es eine Reihe komplexer Steuerungs-, Verteilungs- und Schutzstufen. Dieser Prozess umfasst weit mehr als nur das Anschließen von Drähten; es setzt eine ausgefeilte, aufeinander abgestimmte Ausstattung voraus. Schaltanlagen, die als kritischer Knotenpunkt im Stromnetz dienen, erfüllen Funktionen, die weit über das einfache Konzept des „Schaltens“ hinausgehen. Im Wesentlichen handelt es sich um eine metallgekapselte Baugruppe, die mehrere Funktionseinheiten integriert und für Kernaufgaben wie das Herstellen und Unterbrechen von Stromkreisen, die Statusüberwachung, den Fehlerschutz und die Stromverteilung zuständig ist. Das Verständnis von Schaltanlagen ist der Schlüssel zum Verständnis, wie moderne Energiesysteme eine sichere, zuverlässige und flexible Stromversorgung erreichen.

Der Kernwert von Schaltanlagen liegt in der physischen Umsetzung von „Isolation“ und „Kontrolle“. Stromversorgungssysteme müssen verschiedene Betriebsbedingungen bewältigen, einschließlich routinemäßiger Stromübertragung und -ausfälle, sichere Trennung während der Gerätewartung und schnelle Abschaltung bei Fehlern. Durch die mechanische Verknüpfung und elektrische Verriegelung ihrer internen Funktionseinheiten standardisieren und sichern Schaltanlagen diese Abläufe. Sein Metallgehäuse stellt eine robuste Schutzbarriere dar und trennt stromführende Komponenten physisch von der Außenumgebung und dem Personal. Im Inneren unterteilen Trennwände die Einheit weiter in unabhängige Abteilungen, beispielsweise die Sammelschienenkammer, die Leistungsschalterkammer und die Kabelkammer. Durch dieses Design wird sichergestellt, dass die Auswirkungen eines Fehlers, der in einer Abteilung auftritt, lokal begrenzt bleiben und so eine Eskalation des Vorfalls verhindert wird. Diese modulare, unterteilte Designphilosophie bildet die Grundlage dafür, wie Schaltanlagen die Gesamtsystemstabilität gewährleisten.

Von der funktionalen Zusammensetzung her handelt es sich bei einer typischen Schaltanlage nicht nur um ein einzelnes Gerät, sondern um ein Miniatursystem. Es besteht aus mehreren wichtigen Funktionseinheiten, die zusammenarbeiten:

1. Hauptstromkreis-Ein- und Ausschalteinheit: Die Kernkomponente ist hier der Leistungsschalter. Es ist in der Lage, Stromkreise unter normalen Lastbedingungen zu schließen und zu unterbrechen; Was noch wichtiger ist: Im Falle eines Kurzschlusses oder einer starken Überlastung ermöglicht der interne Auslösemechanismus eine automatische Auslösung innerhalb von Millisekunden und unterbricht den Fehlerstrom. Ihr Ausschaltvermögen bestimmt direkt das Ausmaß der Kurzschlussfehler, die die Schaltanlage verarbeiten kann.

2. Sicherheitstrennung und sichtbare Trenneinheit: Diese Funktion wird hauptsächlich von Trennschaltern (Isolatoren) oder Lasttrennschaltern übernommen. Trennschalter werden nach dem Öffnen des Leistungsschalters verwendet, um einen klaren, zuverlässigen luftisolierten Spalt zu schaffen und so eine sichtbare Sicherheitsgarantie für die Gerätewartung zu bieten. Lasttrennschalter können wie folgt kategorisiert werden: 1. Luftisoliert: Diese nutzen Luft unter Atmosphärendruck als primäres Isoliermedium. Zu den Vorteilen gehören ein einfacher Aufbau, geringere Kosten und eine einfache Wartung. Zu den Nachteilen gehören die sperrige Gerätegröße; Da Luft eine relativ geringe Spannungsfestigkeit aufweist, sind zur Gewährleistung der Sicherheit große elektrische Abstände erforderlich. Auch interne Komponenten sind anfällig für Umwelteinflüsse wie Feuchtigkeit und Staub.

3. Gasisoliert: Als Isolier- und Lichtbogenlöschmedium wird typischerweise Schwefelhexafluorid (SF6)-Gas verwendet. SF6-Gas bietet hervorragende Isolations- und Lichtbogenlöscheigenschaften, sodass Schaltanlagen, die diese Technologie nutzen, äußerst kompakt und platzsparend sind und gleichzeitig immun gegen äußere Umwelteinflüsse bleiben. Allerdings ist die Technologie stark auf Gasabdichtungstechniken angewiesen; Darüber hinaus ist SF6 ein starkes Treibhausgas und seine Rückgewinnung und Entsorgung unterliegen strengen Umweltvorschriften.

4. Feststoffisoliert: Feste Materialien wie Epoxidharz werden verwendet, um Komponenten des Primärstromkreises (z. B. Leistungsschalter, Trennschalter) in einem einzigen, integrierten Modul zu vergießen oder zu verkapseln. Diese Technologie eliminiert die Auswirkungen der äußeren Umgebung vollständig und ermöglicht einen wartungsfreien Betrieb, wobei die Gerätegröße zwischen der von luftisolierten und gasisolierten Typen liegt. Die Herausforderung liegt in den extrem hohen Anforderungen an die Materialverarbeitung und das Design der Wärmeableitung.

Bei der Konstruktion moderner Schaltanlagen wird zunehmend Wert auf Zustandsbeobachtbarkeit sowie intelligente Bedienung und Wartung gelegt. Herkömmliche Modelle der periodischen Wartung verlagern sich hin zu einer zustandsbasierten vorausschauenden Wartung. Dafür sind verschiedene Sensoren im Schrank verbaut: Temperatursensoren überwachen die Wärmeentwicklung an Kontakten und Sammelschienen-Anschlusspunkten; Teilentladungssensoren erkennen interne Isolationsfehler im Frühstadium; und mechanische Kennliniensensoren erfassen die Öffnungs- und Schließgeschwindigkeiten und -zeiten von Leistungsschaltern. Die gesammelten Daten werden in ein Backend-System hochgeladen, wo die Big-Data-Analyse Frühwarnungen vor potenziellen Fehlern liefert und so eine gezielte Wartung ermöglicht; Dadurch wird die Zuverlässigkeit der Stromversorgung deutlich erhöht und die Betriebs- und Wartungskosten gesenkt.

Schaltanlagen arbeiten nicht isoliert; Sein sekundäres Steuerungssystem dient als neuronale Schnittstelle für die Integration in moderne Smart Grids. Über Standard-Kommunikationsprotokolle können Daten zu Schutz, Messung und Status an Anlagenautomatisierungssysteme oder übergeordnete Leitstellen übermittelt werden. Es kann auch Fernsteuerungsbefehle empfangen, um ferngesteuerte Öffnungs- und Schließvorgänge auszuführen. Diese Fähigkeit zum bidirektionalen Informationsaustausch ermöglicht es Netzverteilern, den Betriebsstatus des Netzwerkrands in Echtzeit zu überwachen und erleichtert eine schnelle Fehlerisolierung und Wiederherstellung der Stromversorgung – grundlegende Elemente beim Aufbau eines selbstheilenden Netzes.

Die Leistung von Schaltanlagen wird hinsichtlich der Installation und des Langzeitbetriebs von einer Vielzahl von Faktoren beeinflusst. Die Ebenheit des Installationsfundaments, das Anzugsdrehmoment der Sammelschienenverbindungen und die Zuverlässigkeit des Erdungsnetzes dienen als Ausgangsbedingungen, die seine Lebensdauerleistung bestimmen. Während des Betriebs kommt es zu elektrischem und mechanischem Verschleiß an internen Komponenten; Verbindungen können sich aufgrund thermischer Ausdehnung/Kontraktion oder elektromagnetischer Kräfte lösen, was zu Überhitzung führen kann; und Dämmstoffe unterliegen im Laufe der Zeit einer allmählichen Alterung. Selbst die fortschrittlichsten Geräte erfordern professionelle Inspektionen, Temperaturüberwachung und Teilentladungstests, um Veränderungen in ihrem Zustand nachzuverfolgen.

Als kritischer Knotenpunkt im Energiesystem verkörpern Schaltanlagen eine Designphilosophie, die sich durch hohe Integration, funktionale Spezialisierung und einen Fokus auf Sicherheitsredundanz auszeichnet. Von der robusten äußeren Metallverkleidung bis zur komplizierten internen elektrischen Logik und von grundlegenden physikalischen Isolationsprinzipien bis hin zu modernsten intelligenten Sensortechnologien dient jedes Detail einem Kernziel: der Einrichtung zuverlässiger Kontrollpunkte und Sicherheitsbarrieren inmitten komplexer Stromflüsse. Ein tiefes Verständnis von Schaltanlagen zeigt, dass eine kontinuierliche, stabile Stromversorgung nicht selbstverständlich ist; Vielmehr beruht es auf dem strengen technischen Design und der kontinuierlichen technologischen Weiterentwicklung, die hinter unzähligen Teilen dieser kritischen Ausrüstung steckt. Diese Geräte sind in der Lage, Stromkreise bei Nennstrom zu schließen und zu unterbrechen und bestimmten Kurzschlussströmen standzuhalten. Für bestimmte Anwendungen werden diese Geräte häufig mit Sicherungen kombiniert. Mechanische oder elektrische Verriegelungen zwischen ihnen und Leistungsschaltern sind entscheidend für die Vermeidung von Betriebsfehlern.
