Wie optimiert ein Kabelanschlusskasten im europäischen Stil die Sicherheit und Layouteffizienz von Mittelspannungskabelzweigen?

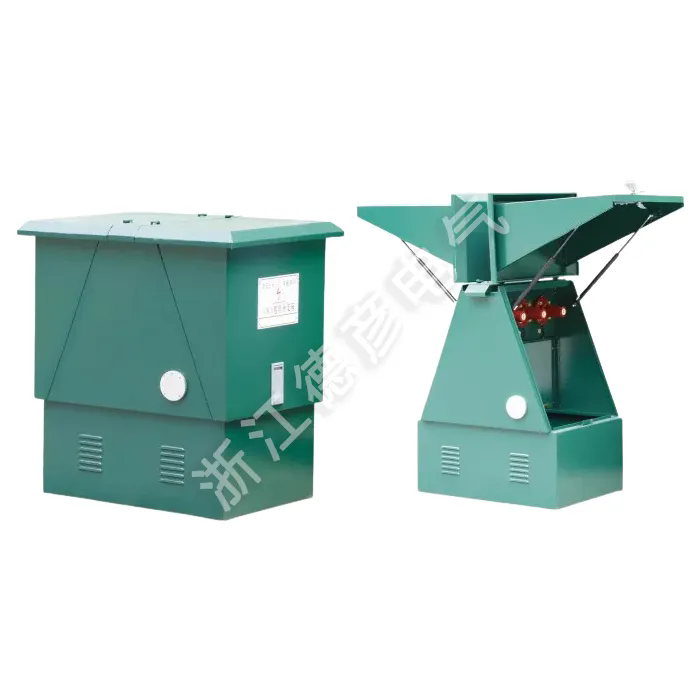

Standardfertige Einheit einer Kabelanschlussdose im europäischen Stil, Werksproduktfoto von der offiziellen Website von Deyan Electric

1. Probleme der Branche durch standardisierte Kabelabzweigausrüstung gelöst

Herkömmliche Kabelverzweigungskonstruktionen vor Ort sind mit anhaltenden strukturellen Mängeln konfrontiert, darunter unordentliches Kabellayout, unzureichender mechanischer Schutz und geringe Umweltbeständigkeit, die im Langzeitbetrieb leicht zu versteckten Gefahren für Stromkreise führen können.Kabelanschlusskasten im europäischen Stilwurde entwickelt, um diese universellen Schwachstellen im Bauwesen anzugehen, indem es sich auf europäische DIN-Stromverteilungsnormen bezieht und eine vorgefertigte modulare Architektur übernimmt, um die Kabelverzweigungsanordnung und die Standards für den physischen Schutz bei Mittelspannungsprojekten zu vereinheitlichen.

Die herkömmliche Verarbeitung von Kabelmuffen beruht vollständig auf der manuellen Wicklung und Isolierung vor Ort. Eine ungleiche Bauqualität verschiedener Bauteams führt zu einer inkonsistenten Dämmleistung, und freiliegenden Verbindungsabschnitten fehlt eine geschlossene Metallabschirmung gegen äußere Einwirkungen und Regenwassererosion. Im Gegensatz dazu integriert dieser standardisierte Anschlusskasten feste Sammelschienen-Stoßmuffen und unabhängige Kabelführungstrennwände innerhalb des abgedichteten Gehäuses, wodurch unregelmäßige Überkreuzungsanordnungen dreiadriger Kabel vermieden werden, die häufig bei handgefertigten Verbindungen vor Ort auftreten.

Bei Stromverteilungsprojekten im Freien wie Windparks und vorstädtischen Umspannwerken beschleunigen saisonale Temperaturschwankungen, Staubansammlungen und Regenwasserspritzer die Alterung der Isolierung ungeschützter Kabelverbindungen. Die vollständig geschlossene, korrosionsbeständige Gehäusestruktur dieses Anschlusskastens bildet einen stabilen, unabhängigen Schutzraum für alle internen Verbindungspunkte, wodurch der Wartungszyklus von Kabelabzweigabschnitten erheblich verlängert und die Arbeitsbelastung des Betriebspersonals bei der routinemäßigen Stromkreisinspektion verringert wird.

Bei vielen Kabelabzweiganlagen im alten Stil muss zur Inspektion und Wartung die gesamte Verbindungsstruktur teilweise demontiert werden, was bei wiederholter Demontage zu wiederholten Schäden an den Isolationsschichten führt. Die in dieses europäische Standarddesign integrierte Türanordnung mit doppelter Öffnung ermöglicht es dem Personal, den Status der internen Sammelschienenverbindungen zu beobachten und Teilprüfungen durchzuführen, ohne die Kabelbefestigungskomponenten vollständig zu demontieren, wodurch ein wartungsfreier, langfristig stabiler Betrieb unter regelmäßiger Patrouillenleitung gewährleistet wird.

• Die modulare vorgefertigte Innenstruktur vermeidet eine unregelmäßige manuelle Kabelkreuzanordnung
• Unabhängige Zugangstüren mit zwei Öffnungen vereinfachen die tägliche Patrouille und Teilwartungsarbeiten
• Integrierte verschweißte Sammelschienenmuffen entsprechen den Industrieanschlussnormen DIN 47636
• Das hochschlagfeste, versiegelte Gehäuse bietet IP33-Allwetterschutz
• Vorpositionierte Kabeltrennwände eliminieren das Risiko, dass sich dreiadrige Kabel mit großer Spannweite kreuzen

2. Vollständige offizielle technische Spezifikationsparametertabelle

Alle Massenproduktionschargen vonKabelanschlusskasten im europäischen StilEinführung einheitlicher Teststandards für die Mittelspannungs-Stromverteilung, wobei jeder elektrische Leistungsindex vor der Auslieferung im Werk durch vollständige Widerstands- und Kurzschlussstabilitätstests von Dritten überprüft wird. Der vollständige standardisierte Parametersatz ist in der folgenden Tabelle sortiert und kann von Ingenieuren direkt für den Entwurf elektrischer Zeichnungen und die Berechnung der Lastanpassung angegeben werden.

Die Gehäuseschutzart IP33 stellt zwei Ebenen der Umweltschutzfähigkeit dar. Die erste Ziffer 3 verhindert, dass feste Fremdkörper mit einem Durchmesser von mehr als 2,5 mm in den inneren Verbindungshohlraum eindringen, und verhindert so, dass Kies, Metallfragmente und Baustaub mit stromführenden Sammelschienen in Kontakt kommen. Die zweite Ziffer 3 blockiert vertikal und in einem Winkel von 60 Grad spritzendes Regenwasser und passt sich ohne zusätzliche individuelle wasserdichte Modifikation an halboffene Verteilerstationen im Freien, Kabelgräben am Straßenrand und unterirdische Kabelbrunnen an.

Die feste Nennstromspezifikation von 630 A entspricht der gängigen Nachfrage nach Mittelspannungskabeln in Industrieparks und Gewerbekomplexen. Die aufeinander abgestimmte, verschraubte Stromschienenverbindungsstruktur sorgt für einen gleichmäßigen Druck auf die Kontaktflächen während der langfristigen Stromübertragung und vermeidet lokale Überhitzungsfehler, die durch lose Verbindungskontaktpunkte bei saisonalen Temperaturausdehnungs- und -kontraktionszyklen verursacht werden.

3. Fünf wesentliche Struktur- und Materialvorteile

Die allgemeine Entwicklungslogik vonKabelanschlusskasten im europäischen Stilkonzentriert sich auf die Lösung der fünf größten Schwachstellen herkömmlicher Kabelabzweiggeräte: unordentliche Verdrahtungsanordnung, komplexe Wartungsdemontage, unzureichende Witterungsbeständigkeit, instabile Sammelschienenverbindung und komplizierte Montageverfahren vor Ort. Jedes Strukturmodul durchläuft vor der Massenproduktion einen Langzeit-Alterungszyklustest, was fünf entscheidende Wettbewerbsvorteile für Mittelspannungsbauprojekte schafft.

3.1 Kompaktes modulares integriertes Layout

1. Integrierte interne Trennplatten unterteilen unabhängige Verdrahtungskanäle für jedes einadrige Kabel und isolieren dreiadrige Kabel vollständig, um eine kreuzweise Wicklungsanordnung zu vermeiden, die leicht zu Schäden durch Isolationsreibung führen kann.
2. Das gesamte Gehäuse weist ein stromlinienförmiges, miniaturisiertes Design auf und nimmt im Vergleich zu herkömmlichen großformatigen Kabelverbindungsgeräten weniger Installationsraum in engen Kabelgräben und unterirdischen Rohrkorridoren ein.
3. Alle Sammelschienen-Stoßhülsen werden während der Fabrikproduktion vorab im Kasten befestigt, wodurch das Schneiden und Biegen der leitenden Kupferschienen vor Ort durch die Bauteams entfällt.
4. Standardisierte reservierte Kabeleinlass- und -auslassanschlüsse entsprechen den Spezifikationen für den Außendurchmesser gängiger Mittelspannungskabel, ohne dass bei der Installation vor Ort individuelle Löcher geschnitten werden müssen.

3.2 Doppelte, unabhängig öffnende Wartungstüren

Der obere und untere Teil des Anschlusskastengehäuses sind mit separaten abschließbaren Zugangstüren ausgestattet, die jeweils dem Sammelschienen-Anschlussbereich und dem Kabelverdrahtungsbereich entsprechen. Wenn das Betriebspersonal routinemäßige Inspektionen durchführt, muss nur die obere kleine Tür entriegelt werden, um die Temperatur der Sammelschienenverbindungen und den Kontaktzustand zu beobachten, ohne den Abschnitt der Festkabelverkabelung darunter zu berühren. Beim Kabelaustausch oder bei Abzweigerweiterungsarbeiten kann nur die untere Verdrahtungstür unabhängig geöffnet werden, wodurch der Hauptsammelschienen-Verbindungshohlraum abgedichtet bleibt, um das Eindringen von Staub und Feuchtigkeit während Teilbauarbeiten zu verhindern.

3.3 Hochschlagkorrosionsbeständiges Gehäuse

Die Außenschale besteht aus einer verdickten, korrosionsbeständigen Legierungsplatte mit integrierter Biege- und Stumpfschweißformungstechnologie, wodurch die versteckte Gefahr von Schweißspaltlecks, die bei gespleißten dünnen Plattenschalen besteht, beseitigt wird. Die Oberfläche verfügt über ein mehrschichtiges elektrostatisches Rostschutzsprühverfahren, das der Erosion durch sauren Regen, Korrosion in salzhaltigen Umgebungen und langfristiger UV-Alterung für den Langzeiteinsatz im Freien widersteht. Selbst in küstennahen Industriegebieten und Vertriebsnetzen von Chemieparks behält die Schale ihre vollständige strukturelle Steifigkeit und Dichtungsleistung über mehrere Betriebszyklen hinweg bei.

3.4 DIN-Standard-Sammelschienen-Stoßverbindungssystem

Alle internen leitfähigen Verbindungskomponenten entsprechen strikt den europäischen Industriestandards für die Stromverteilung DIN 47636 und verwenden standardisierte, verschraubte, stumpfgeschweißte Hülsen als Kern-Sammelschienenverbinder. Nach der Bolzenverriegelung entsteht ein gleichmäßiger Kontaktdruck auf der Verbindungsfläche der Kupferschiene, der den leitenden Querschnitt bei langfristiger Wechselstromübertragung stabilisiert und den Kontaktwiderstand und das lokale Überhitzungsrisiko während Spitzenlastzeiten wirksam reduziert. Standardisierte Steckverbinderspezifikationen ermöglichen die Austauschbarkeit zwischen verschiedenen Projektchargen von Anschlusskästen und vereinfachen so die Ersatzteillagerverwaltung für Betriebsteams.

3.5 Schnelle Montage vor Ort ohne aufwändige Bearbeitung

Alle internen leitfähigen Komponenten und Kabelbefestigungen sind vor der Auslieferung im Werk im Gehäuse vorinstalliert. Das Baupersonal muss lediglich Mittelspannungskabel in reservierte Einlassöffnungen einführen und die Kabelanschlüsse mit vorinstallierten Sammelschienenhülsen vollständig verriegeln, ohne dass bei herkömmlichen Kabelverbindungen eine zusätzliche Isolierung, das Schneiden von Kupferstäben und Schweißarbeiten vor Ort erforderlich sind. Der gesamte Montageprozess für einzelne Abzweige kann in kurzer Zeit abgeschlossen werden, was die Effizienz der Verlegung von Mittelspannungskabeln bei großen Stromnetzerweiterungsprojekten erheblich verbessert.

4. Weltweit anwendbare Szenarien für den Bau von Stromverteilungen

Die ausgewogene Kombination aus kompakten Abmessungen, Allwetterschutz und standardisierter DIN-Anschlusstechnik macht diesen Kabelanschlusskasten für nahezu alle gängigen Mittelspannungskabelnetzbauprojekte in allen Regionen der Welt einsetzbar. Nachfolgend sind die klassifizierten anwendbaren Baustellen sortiert, um Elektroplanern verschiedener Industrieprojekte eine klare Referenz zur Auswahl der Ausrüstung zu bieten.

• Kompakte städtische unterirdische Umspannwerke: Kabelabzweigungsausrüstung für schmale Kabelkorridore für zentrale Verteilungsnetze in Innenstädten
• Kleine und mittlere industrielle Bergbauunternehmen: Werkstatt-Mittelspannungs-Hauptleitungs-Abzweigknoten für Fabrikstromversorgungssysteme
• Onshore-Windkraftanlagen: Abgangskabelverzweigungsgeräte für Ventilatorkastentransformatoren, die sich an feuchte und staubige Außenumgebungen anpassen
• Einrichtungen großer Gewerbekomplexe: Einkaufszentren, Hotels und Bürogebäude, Erdkabelbrunnen-Abzweiganschlusseinheiten
• Zentralisierte kommunale Stromnetze für Wohngebäude: Schutzausrüstung für vergrabene Mittelspannungskabelnetze in städtischen Wohnvierteln
• Neue Projekte für Energiespeicherstationen: Ein- und ausgehende Kabelabzweigungsanlagen für Energiespeichereinheiten im Mittelspannungsbereich

Für verschiedene Projektumgebungen gibt es gezielte Vorschläge für den Einsatz von Geräten: Windkraft- und Küstenindustriegebiete können zusätzliches externes regensicheres Abschirmungszubehör kombinieren, um die Lebensdauer des Gehäuses gegen Korrosion weiter zu verlängern; Der Einsatz städtischer Erdkabelbrunnen erfordert nur eine Standardkonfiguration im Werk ohne zusätzliche Hilfsbauteile. Gewerbliche Stromverteilungsräume in Innenräumen können aufgrund stabiler Innentemperatur- und Luftfeuchtigkeitsbedingungen ohne komplexe Anpassung der Wetterbeständigkeit direkt grundlegende Kompaktspezifikationen übernehmen.

5. Einhaltung der DIN-Norm und interne Sammelschienen-Verbindungslogik

Das zentrale interne leitfähige Verbindungssystem vonKabelanschlusskasten im europäischen Stilfolgt den europäischen Herstellungsspezifikationen für Kabelverbindungen nach DIN 47636, die einheitliche Standards für Maßtoleranz, Kontaktdruck und Reinheit des leitfähigen Materials für Mittelspannungs-Sammelschienen-Stoßmuffen festlegt. Die Standardformulierung basiert auf jahrzehntelangen Betriebsdaten europäischer städtischer Kabelnetze und fasst die langfristigen Stabilitätsanforderungen von Kabelabzweigverbindungen unter wechselnden Spitzenströmen, Temperaturwechseln und Umwelterosionsbedingungen zusammen.

Die interne Verbindungslogik verwendet einen Eins-zu-eins-Modus zur unabhängigen Anpassung der Sammelschienenhülsen: Jeder eingehende Kabelkern entspricht einer unabhängigen, stumpfgeschweißten Kupferhülse, und drei einadrige Kabelanschlussbereiche sind durch isolierte Trennplatten im Inneren des Kastens vollständig getrennt. Diese Anordnung vermeidet Querleitungsinterferenzen zwischen verschiedenen Phasenkabeln und verhindert Kurzschlüsse, die durch Isolationsalterungsreibung zwischen benachbarten Kabeladern während des Langzeitvibrationsbetriebs von Erdkabelgräben verursacht werden.

Die verschraubte Verriegelungsstruktur der Sammelschienenhülse ermöglicht einen lösbaren Verbindungsmodus. Wenn bei einer späteren Projekterweiterung das Hinzufügen neuer Kabelabzweigkreise erforderlich ist, kann das Baupersonal Teile der Sammelschienenhülsen entriegeln, ohne die gesamte Anschlusskasteneinheit auszutauschen, und neue Kabelanschlüsse direkt anpassen, um die Umgestaltung der Abzweigerweiterung abzuschließen. Dieses lösbare Verbindungsdesign verbessert die Wiederverwendbarkeit der gesamten Anschlusskastenausrüstung erheblich und vermeidet den vollständigen Austausch von Kabelabzweigeinrichtungen während der Tragfähigkeitserweiterung von Stromverteilungsnetzen.

6. Schrittweiser Standard-Feldinstallationsprozess

Der vorgefertigte modulare Aufbau vereinfacht die Installationsschritte vor Ort erheblich und standardisierte Betriebsabläufe können die Wahrscheinlichkeit von Konstruktionsfehlern bei der Kabelabzweigmontage verringern. Der gesamte Installationsablauf vor Ort ist in sechs aufeinanderfolgende Arbeitsschritte unterteilt, wie unten aufgeführt.

1. Führen Sie vor der Installation eine Inspektion der Anschlusskasteneinheit durch: Überprüfen Sie vor dem Transport zur Baustelle die Unversehrtheit der Gehäusedichtung, den Verriegelungszustand der Sammelschienenhülse und die Festigkeit der inneren Trennplattenbefestigung.
2. Vollständige Positionierung und Befestigung des gesamten Kastens im Kabelgraben oder Erdkabelschacht: Verwenden Sie spezielle feste Stützhalterungen, um den Anschlusskasten horizontal zu fixieren, um zu verhindern, dass die Kabelspannung langfristig an der Schale zieht und strukturelle Verformungen verursacht.
3. Führen Sie Mittelspannungskabel in reservierte Ein- und Auslassanschlüsse, passen Sie die Kabellänge an, um ausreichend Wartungsspielraum im Hohlraum des Kastens zu lassen, befestigen Sie den Kabelaußenmantel mit integrierten Kabelklemmen.
4. Isolierschicht des Kabels entsprechend der Standardlänge abisolieren, Kupferanschlüsse des Kabels mit vorinstallierten Sammelschienen-Stoßhülsen verbinden, Befestigungsschrauben mit Standard-Drehmomentwerkzeugen festziehen, um einen gleichmäßigen Kontaktdruck zu gewährleisten.
5. Schließen Sie die interne Trennplatte für die Verkabelung, verriegeln Sie die untere Kabelwartungstür und füllen Sie die Kabeleinlassspalte mit passendem Dichtungsfüllstoff, um Staub- und Regenwassereintrittskanäle zu blockieren.
6. Führen Sie eine Sichtprüfung der internen Sammelschienenverbindung durch die obere Beobachtungstür durch, vergewissern Sie sich, dass keine lockeren Schrauben oder Kabelstrangverformungen vorhanden sind, und verriegeln Sie dann die obere Wartungstür, um die Installation abzuschließen.

Eine strenge Kontrolle der Drehmomentvorgaben während der Bolzenverriegelung ist die zentrale Garantie für eine langfristig stabile Verbindungsleistung. Zu lockere Schrauben führen zu einem erhöhten Übergangswiderstand und einer lokalen Erwärmung unter Laststrom; Zu fest angezogene Schrauben verformen die Kupferschienenhülsen, beschädigen die interne Leitstruktur und verkürzen den Wartungszyklus der Verbindung. Für alle Montagearbeiten vor Ort werden standardmäßig passende Drehmomentwerkzeuge empfohlen, um die Verriegelungskraft aller Sammelschienen-Verbindungspunkte zu vereinheitlichen.

7. Häufig gestellte technische Fragen für Ingenieurteams

8. Langfristiger Stromkreisschutzwert für städtische Stromnetze

Groß angelegter standardisierter Einsatz vonKabelanschlusskasten im europäischen Stilbringt kontinuierliche, langfristige Betriebsvorteile für kommunale und industrielle Mittelspannungskabelnetze und konzentriert sich auf die Reduzierung des Risikos von Stromkreisfehlern und die Vereinfachung des täglichen Betriebsmanagements, ohne dass Inhalte zur Kosten- oder Ausgabenanalyse erforderlich sind.

Erstens isoliert der vollständig abgedichtete, unabhängige Schutzhohlraum die Kabelverzweigungsverbindungen vor äußeren Erosionsfaktoren wie Staub, Regenwasser und chemischen Gasen, wodurch die Alterungsgeschwindigkeit der Isolierung der Kabelverbindungsabschnitte erheblich verlangsamt wird. Herkömmliche freiliegende Verbindungen vor Ort sind nach mehreren Jahren im Freienbetrieb mit einer schnellen Verschlechterung der Isolierung konfrontiert, was zu versteckten Gefahren durch Kurzschlüsse führt. Standardisierte abgedichtete Anschlusskästen sorgen für eine stabile Isolationsleistung über längere Betriebszyklen und reduzieren so die Häufigkeit von Stromkreisfehlern in städtischen Kabelnetzen.

Zweitens verringert die separate Wartungsstruktur mit zwei Türen die Betriebssicherheitsrisiken bei täglichen Patrouillen- und Inspektionsarbeiten. Das Personal muss die Kabelbefestigungsstrukturen nicht vollständig demontieren, um den Status der Sammelschienenverbindungen zu überprüfen, wodurch versehentliches Ziehen des Kabels und Schäden an der Isolierung durch wiederholte Demontagevorgänge vermieden werden. Unabhängige Verdrahtungs- und Sammelschienen-Zugangshohlräume trennen stromführende leitende Teile vom externen Betriebsraum und verringern so das Risiko versehentlicher Stromschläge bei routinemäßigen Inspektionsarbeiten an Verteilungsnetzen.

Drittens ermöglichen einheitliche DIN-Standard-Verbindungskomponenten die projektübergreifende Austauschbarkeit von Ersatzteilen für Stromnetzbetriebsteams. Verschiedene kommunale Bauchargen von Anschlusskästen verwenden identische Sammelschienenhülsenspezifikationen, so dass Betriebswartungsabteilungen nicht mehrere Arten von leitfähigen Ersatzkomponenten reservieren müssen, was die Klassifizierung der Ersatzteillagerung und die tägliche Bestandsverwaltungsarbeit von Stromverteilungsbetriebsstationen vereinfacht.

9. Offizieller professioneller technischer Supportkanal

Zhejiang Deyan Electric Co., Ltd.integriert Mittelspannungskabelverbindungsgeräte, unabhängige Forschung und Entwicklung für Hoch- und Niederspannungsschaltanlagen, standardisierte Fertigung und einen globalen Engineering-Matching-Service. Alle Kabelverbindungsprodukte bestehen vor der Auslieferung im Werk die vollständige Prüfung auf Kurzschlussstabilität, Spannungsfestigkeit und Umweltalterung durch Dritte und liefern standardisierte Stromverteilungs-Hardwarelösungen für kommunale Stromnetze, neue Energieprojekte und Industrieparkbauprojekte in mehreren Regionen der Welt.

Elektrodesigningenieure, kommunale Ingenieurunternehmen und Teams für das Betriebsmanagement von Anlagen, die vollständige Maßzeichnungen der Ausrüstung, vollständige Leistungstestberichte und Beratung zum Projektlayout benötigen, können Kooperationsanfragen über den offiziellen, speziellen Servicekanal einreichen.
